带安装座阶梯传动花键轴组件

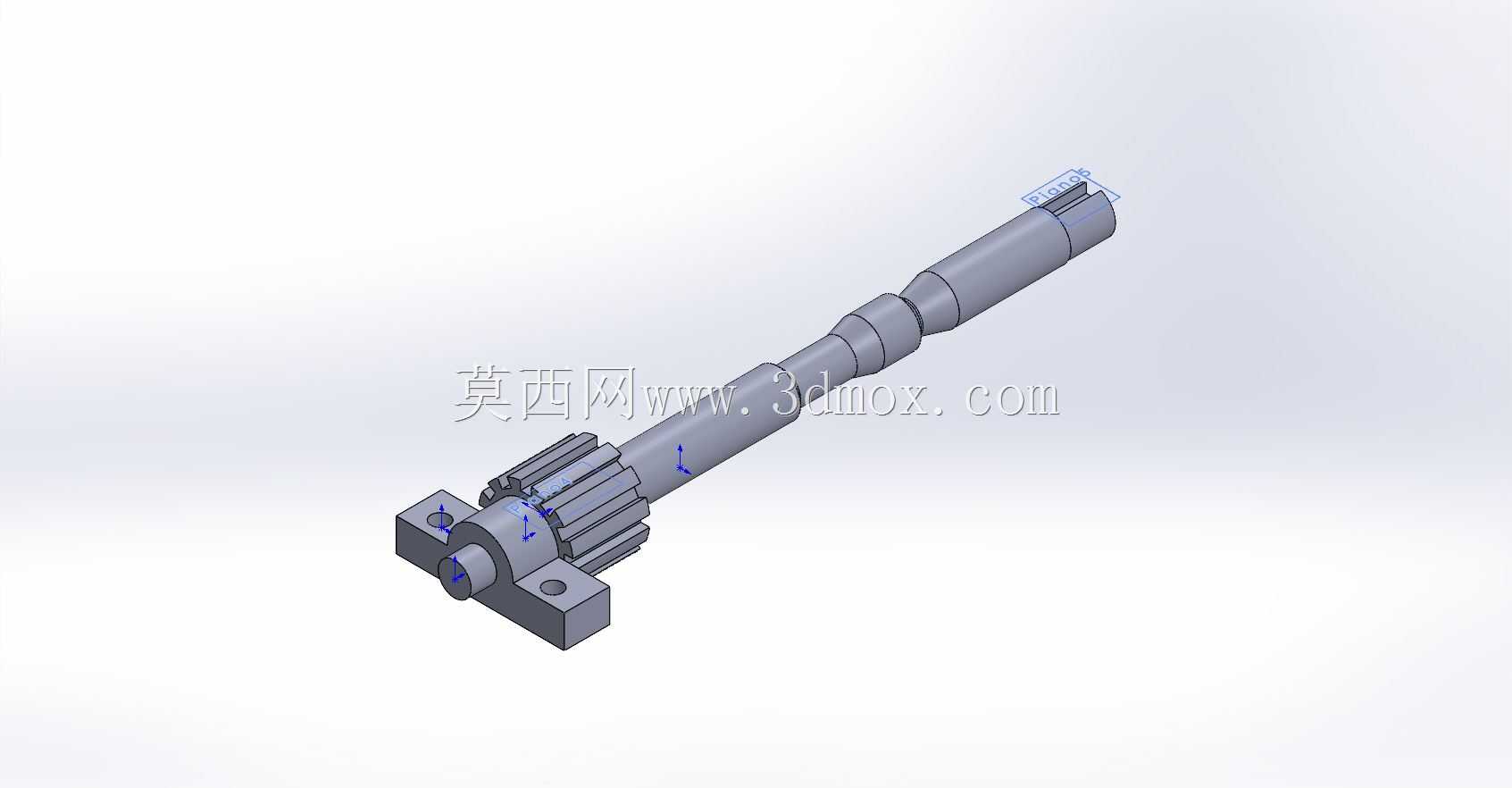

　　这套轴系组件的三维结构围绕中小型动力传递工位搭建，主体是一根沿轴向连续变径的长轴，轴身并非等直径光杆，而是按照载荷分布、零件装配顺序和避让空间做了多段阶梯设计：靠近动力输入端的位置集成了外齿啮合结构，齿形沿轴周向均匀分布，用来和配套齿轮或者内花键套形成周向止转配合，把扭矩从驱动侧稳定传递到轴的远端；轴身中段设置了多道不同直径的轴肩，这些轴肩一方面作为轴上配套零件的轴向定位面，装配时衬套、轴承、传动轮可以直接靠在轴肩端面上，省去额外调整垫片的选配工作量，另一方面不同轴径的变化也对应了不同工位的受力需求——承受弯矩和扭矩复合载荷的区段轴径更大，刚度冗余更高，仅做支撑或者穿过护罩的区段轴径适当收窄，既能减轻整体转动惯量，也能给周边机架、护板留出安装间隙。

　　轴的下端配套设计了一体式方形安装支座，支座本体为方块结构，两侧向外伸出带通孔的安装耳，两个安装孔的中心距、孔位直径都按照常规轻型设备的机架安装标准预留，现场装配时可以直接用螺栓穿过耳孔把整个轴组件固定在设备机架的安装平面上，不需要额外设计定制托架；支座中心和轴的配合位置做了同轴定位结构，轴穿过支座中心孔后，配合段的公差选用过渡配合，保证轴工作时的回转中心和支座安装基准重合，避免长期运转后出现轴系偏摆、齿面偏磨的问题。支座的方块外形也兼顾了安装便利性，相邻两个垂直面都可以作为找正基准，装配时用百分表靠住支座侧面就能快速调整轴的轴线和设备传动方向的平行度，不需要复杂的专用工装。

　　从实际应用场景来看，这类带安装座的阶梯花键轴常见于小型输送设备的动力输出端、轻工机械的进给传动工位、小型工作台的旋转驱动单元里：比如在轻型皮带输送机的驱动端，轴端的外齿可以和减速箱输出端的内花键套对接，下方支座直接固定在输送机机架的侧梁上，轴的远端可以安装驱动滚筒或者同步带轮，把减速箱输出的低转速大扭矩传递到输送线上；在小型专用工装的进给机构里，这根轴可以作为传动轴穿过工作台面，轴身上的不同轴肩分别安装轴承、定位套和驱动摆臂，支座固定在工装底板上，既承担轴的径向支撑力，也能抵消传动过程中产生的轴向窜动。

　　设计过程中首先确定的是轴的总长度和安装支座的位置边界：轴的有效工作长度要覆盖从驱动对接端到执行件安装端的全部跨距，轴伸出支座上方的长度要保证啮合齿完全进入配合套、同时轴远端的安装位能露出足够空间装固定螺母或者销钉；轴伸出支座下方的长度则要预留出锁紧件的操作空间，避免装配工具和机架平面发生干涉。支座的整体外轮廓尺寸控制在小型机架的安装梁宽度范围内，两个安装耳的外边缘不超出轴系的最大回转投影，这样在密集排布多根同类型传动轴的设备里，相邻轴组件的支座不会发生碰撞，设备的整体布局可以更紧凑。

　　轴上的齿形参数按照传递扭矩的大小匹配，齿的工作长度覆盖整个啮合配合段，齿侧间隙选取传动常用的侧隙范围，既可以补偿热胀冷缩带来的尺寸变化，也能避免正反转切换时出现过大的冲击空程。轴身的每一段阶梯过渡位置都做了圆角处理，避免轴在交变载荷作用下在台阶尖角处产生应力集中，从根源上降低轴长期运转发生疲劳断裂的风险。轴的最远端加工出小直径轴头，轴头上预留了径向销孔或者外螺纹位，用来安装轴向固定件，防止轴上套装的零件在运转过程中沿轴向滑脱。

　　整个组件的建模过程完全按照实际加工和装配逻辑搭建：先绘制轴的回转轮廓草图，通过旋转特征生成基础轴体，再在啮合段切制出齿形结构，之后依次添加轴端销孔、倒角、过渡圆角等细节特征；安装支座单独建模后，按照同轴度约束和轴装配在一起，两个安装耳的通孔、支座的减重空腔都按照实际铸件或者机加工件的工艺要求做了结构优化，支座和轴接触的配合面长度经过校核，足以支撑轴工作时的径向载荷，不会出现支撑跨距过大导致轴挠曲变形超差的问题。整套结构没有多余的复杂特征，所有外形尺寸都适配通用安装场景，既可以直接作为轻型传动设备的现成轴件参考，也可以在此基础上调整轴径、齿形参数和支座孔位，衍生出适配不同载荷等级的系列化传动轴组件。
