低杆悬挂碳纤维传动支撑组件

　　这套低杆悬挂碳纤维传动支撑组件，主要面向竞赛机器人、轻型移动平台以及需要在有限高度内完成横向跨距布置的自动化执行机构。实际使用中，它常作为上层抬升、横移或低杆穿越机构的承载框架，两侧立板固定在底盘或安装基板上，两根碳纤维圆管沿水平方向拉开跨距，中间集成驱动电机、减速部件、传动轴和带轮，把动力传递到两端回转位置，从而带动摆臂、连杆或悬挂执行件完成动作。

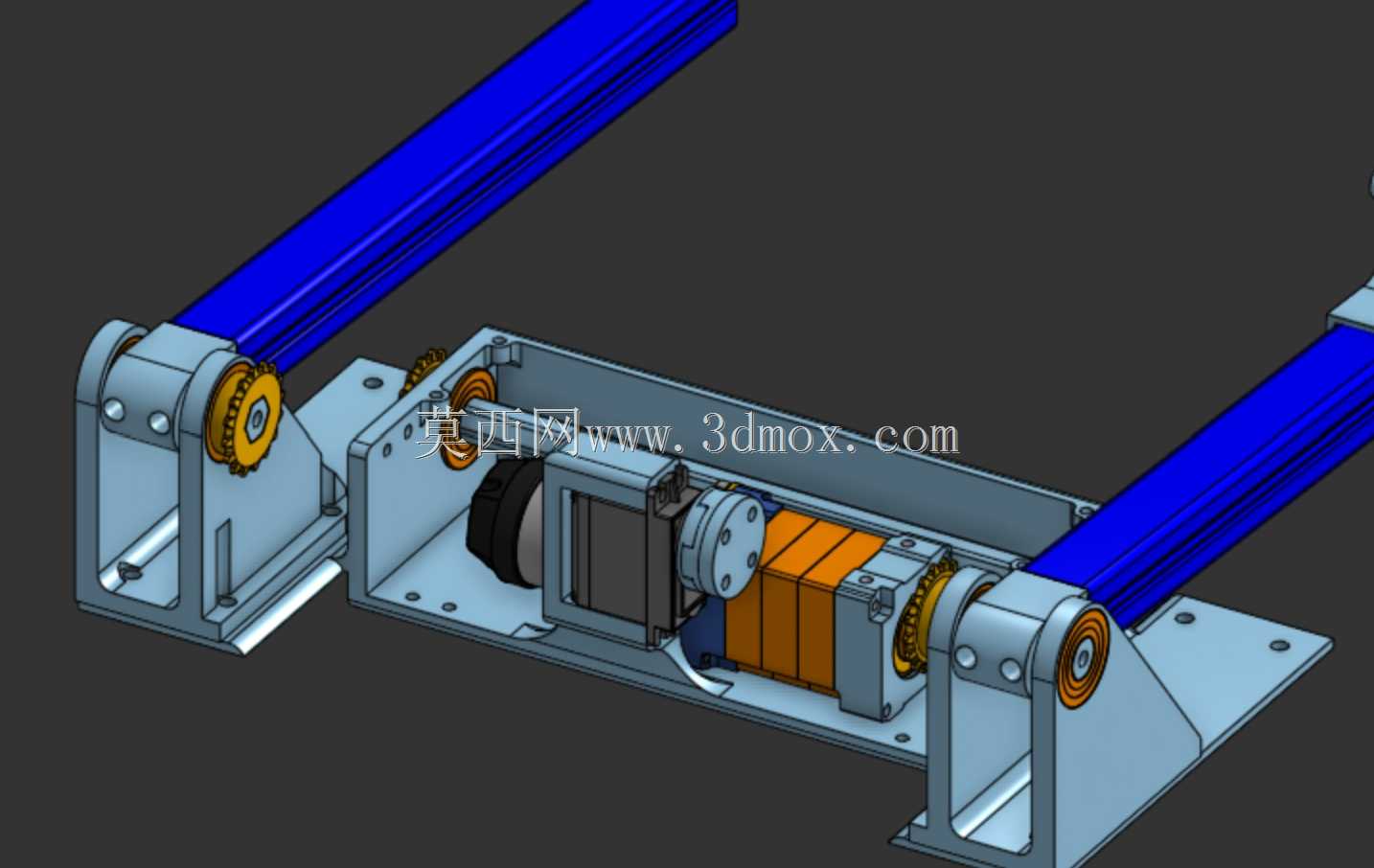

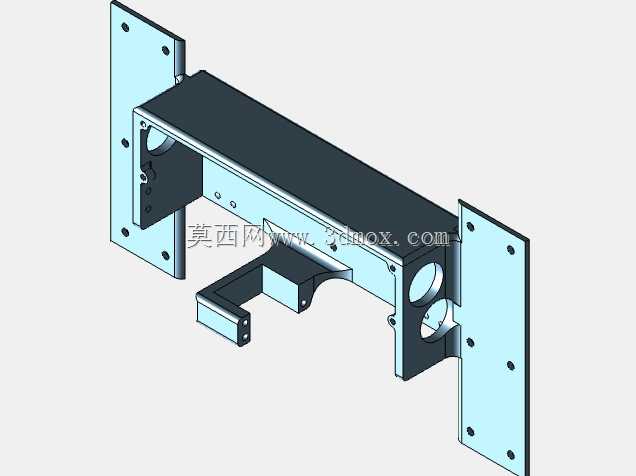

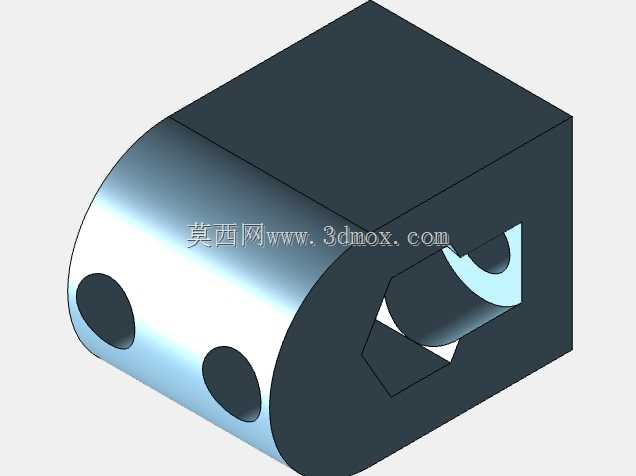

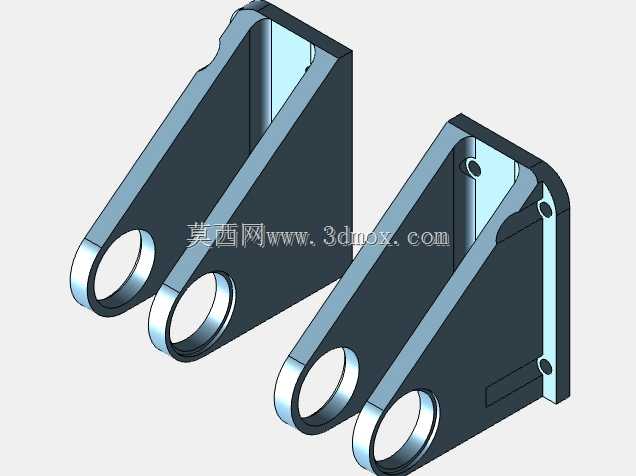

　　从结构布局看，组件没有采用厚重的整体焊接机架，而是把受力路径拆成几个明确部分。底部左右支座承担整机与安装面之间的连接，支座立面设置轴承位和轴孔，用于支撑回转轴；中部电机安装板通过折弯和加强筋形成局部刚性区域，电机、联轴器、传动轮依次排布，避免动力输出端出现悬臂过长的问题。碳纤维管两端嵌入金属连接件后，再与侧座或端部支架配合，使轻质管材主要承受拉压和弯曲载荷，金属件则集中处理螺纹连接、轴系配合和反复拆装带来的局部磨损。

　　设计思路上，这类机构首先要控制低姿态下的整体高度。低杆悬挂场景往往要求机构在横杆下方通过，框架不能向上占用过多空间，因此驱动元件被尽量压在两管之间或管下侧，传动轴高度与支座回转中心保持一致。碳纤维材料的引入不是单纯追求轻量化外观，而是利用其较高的比刚度，在较长跨距下减少圆管挠度。若换成同直径金属管，两端支撑间距增大后，中部会在传动载荷和机构自重作用下产生明显弯曲；碳纤维管则能在质量更小的情况下维持直线度，使带轮、张紧件和端部执行器的相对位置更稳定。

　　传动部分采用电机经联轴器或带轮驱动横轴的方式，轴端再通过齿轮、同步带轮或摇臂输出运动。两侧轴承座的同轴度需要在装配时重点控制，若左右孔位偏差过大，轴转动会产生附加阻力，低速动作时表现为启动卡顿，反向切换时则出现间隙放大。建模时应把轴承厚度、挡圈位置、轴肩高度和带轮压紧方式一并表达，不能只画出外形轮廓。端部带轮旁的张紧结构也需要保留调节余量，因为碳纤维管与金属座之间在装配后存在公差累积，同步带或传动带若没有张紧空间，现场调试只能靠强行撬拉部件，容易破坏支座孔位。

　　外形尺寸方面，该组件的安装边界主要由左右底板、两根平行碳纤维管和中部电机包络决定。底板上的安装孔应与底盘型材或钣金件的孔距对应，孔边到板边需留出足够压接宽度，避免螺钉锁紧时板材局部变形。侧向宽度要核对电机外径、接线插头和减速箱突出量，不能只按电机本体尺寸预留空间；高度方向则要确认顶部碳管、上端带轮和摇臂最高点之间的关系，保证机构在最低姿态通过障碍时不发生干涉。长度方向上，碳管跨距可根据任务场景调整，但改变跨距后不能直接沿用原支座受力假设，需重新检查管材中点挠度、轴端扭转角以及底板螺栓受到的倾覆力矩。

　　在工程应用里，该结构适合承载中等以下冲击、强调响应速度和姿态控制的场合。它不像重型升降台那样依靠大面积钢板获得刚性，而是通过轻质管材、金属支座和紧凑传动链的组合，在质量、强度和维护空间之间取得平衡。维修时，电机、带轮和轴承均可从侧板外侧或中部开口拆装，碳管通过端部夹持件固定，便于在损坏后单独更换。对于结构设计人员来说，建模重点不只是还原外观，而是把安装基准、轴系支撑、传动路径和外围运动包络表达清楚，这样后续加工钣金、选配电机以及在整机底盘上布置时，才能直接进行干涉检查和受力复核。
