双头开口扳手工业级手动五金工具

　　在设备装配、产线维保以及机械维修现场，开口扳手是使用频率极高的基础手动紧固工具。这套双头开口扳手针对不同规格的六角螺母、螺栓头进行作业，两端均采用开放式卡口结构，操作者可以从紧固件侧向直接卡入，无需像套筒工具那样从螺栓端部套入，在管路密集、螺栓端部被轴件或线缆遮挡、操作空间狭窄的工况下，这种侧向进入的方式能够大幅减少拆装时的避让工作量。现场维修中经常遇到设备侧壁、阀组周边、机架内侧的紧固件，套筒无法垂直套入，梅花扳手转动角度受周边零件干涉，开口扳手只需小幅度摆动即可完成拧紧或松开，尤其适合液压管路接头、电气柜安装螺栓、输送机护板固定件这类点位分散、操作余量有限的作业场景。

　　从结构设计来看，扳手本体采用长杆式整体构型，两端开口分别对应不同公称尺寸，杆身长度依据卡口规格匹配力矩传递需求，小规格端杆身相对纤细，适合小扭矩紧固件快速旋动，大规格端靠近头部的位置截面加宽，以承受大规格螺栓拧紧时的弯曲载荷。开口头部并非简单的U形缺口，卡口两个工作面与六角螺母的对边平行面贴合，扳动时作用力分布在螺母的两个受力面上，相比单角接触的工具，能够降低螺母棱角被压溃、打滑的概率。头部与杆身过渡处做了平缓的变截面处理，避免直角转折造成应力集中，在反复施加交变扳动力的长期使用中，过渡区域不容易出现裂纹。杆身截面采用扁平宽厚比合理的形态，握持时贴合手掌发力方向，既保证抗弯刚度，又控制整体重量，长时间连续拆装多组螺栓时不易产生手部疲劳。

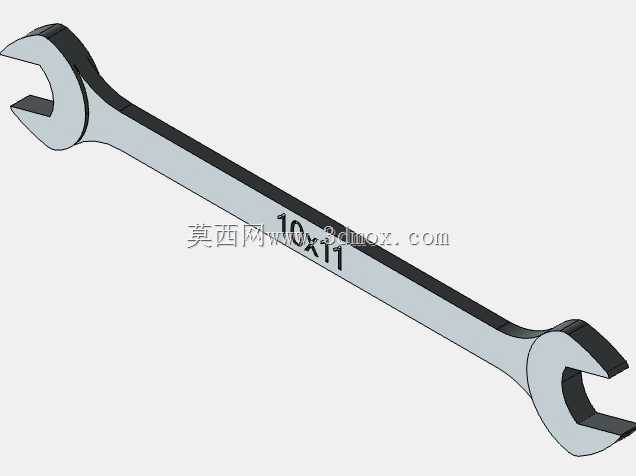

　　尺寸边界方面，图中展示的10×11规格扳手，两端卡口分别适配10mm和11mm对边尺寸的标准六角紧固件，整体长度按照手动工具常用力臂比例设定，操作者单手握住杆身中部即可输出常规装配所需扭矩；杆身宽度、厚度在满足强度的前提下尽量压缩，能够伸入机架缝隙、设备底座与地面之间的低位空间。开口头部的外轮廓做了收窄设计，当紧固件周围存在相邻螺栓、管线或板件时，头部卡入螺母后周边仍留有转动余量，不会因为头部外形过宽而与邻近零件发生碰撞。整套扳手按不同尺寸分段建模时，每一个规格都单独保留完整实体，杆身刻印的规格标识位置统一，便于工具柜挂板排序管理，也方便现场人员快速识别取用。

　　建模过程中，头部开口的工作面角度、卡口深度、杆身拔模斜度以及边缘倒角都按照实际量产扳手的工艺特征还原。工作面保持足够的接触面积，开口底部留出避让螺母棱角的圆弧间隙，防止卡口底部顶住螺母边角导致贴合不实；杆身两侧棱边做圆角处理，对应真实产品的锻压打磨工艺，握持时不会割手。两端头部的厚度略大于杆身，承受扭矩的关键部位材料余量充足，杆身向头部过渡的曲面连续顺滑，既符合锻造零件的成型逻辑，也保证三维结构在工程展示、装配模拟时的真实性。这类模型可用于维修工具套装展示、工位工具配置规划、装配操作动画演示以及五金产品结构设计参考，能够直观呈现双头开口扳手的外形比例、卡口形态和操作空间占用情况。
