凯迪拉克品牌金色车标立体装饰摆件

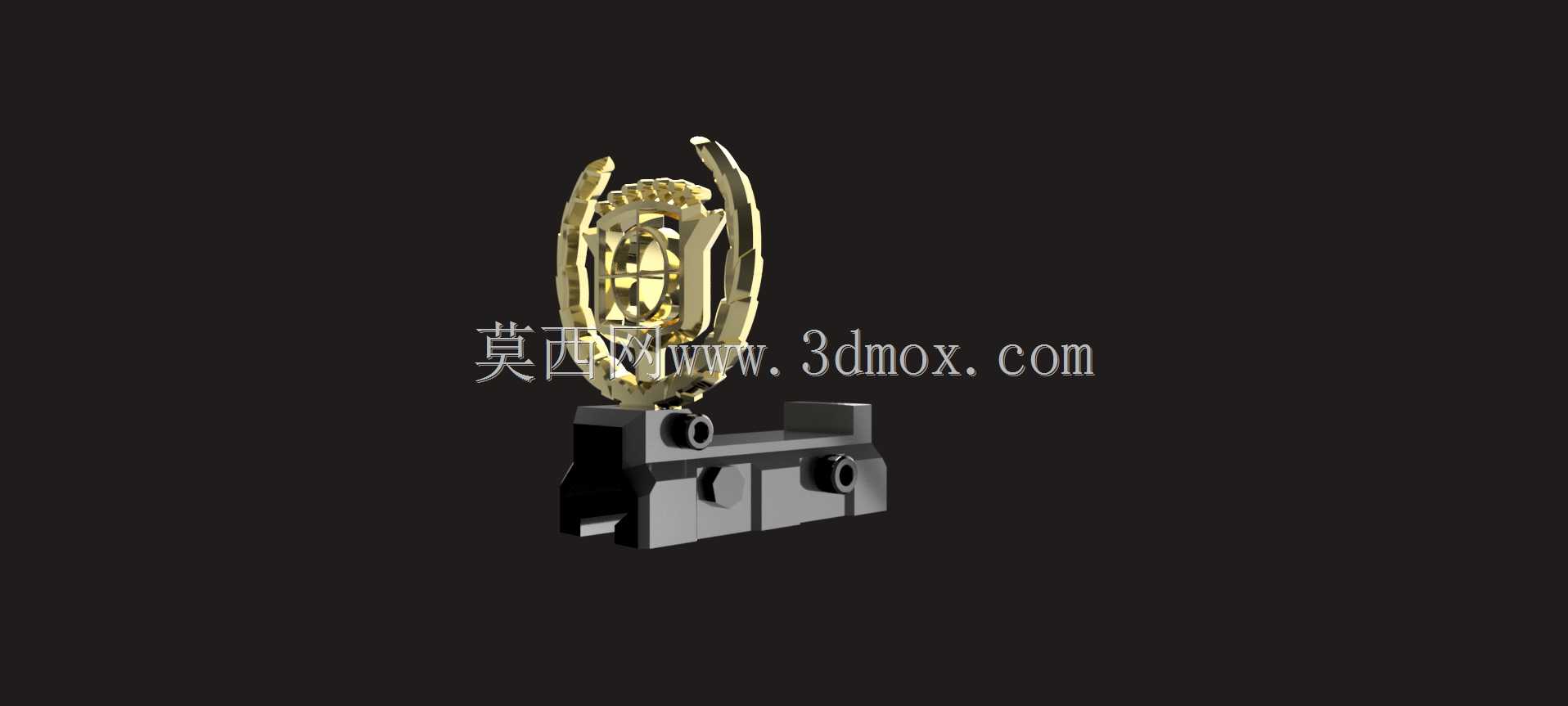

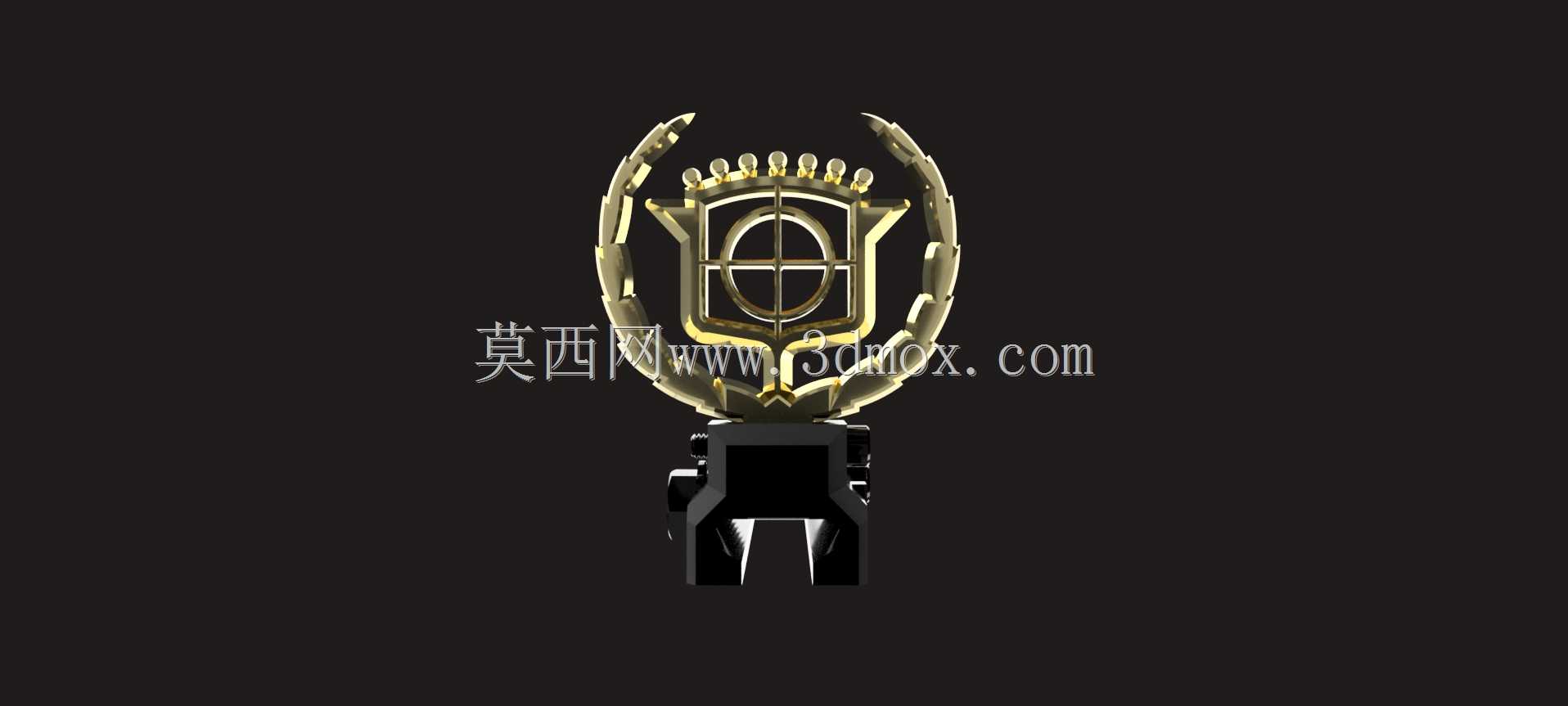

　　这套立体车标造型的设计，最初的需求来自线下汽车4S店展厅的主题陈列布置，同时也适配汽车主题展会的品牌展示区、高端汽车美容门店的前台陈设、车友会线下活动的纪念摆件制作场景，区别于常规平面印刷的车标贴纸，整体采用全立体曲面建模，把凯迪拉克经典盾形徽标的所有层次细节完全还原。从结构拆分来看，整个作品分为上部徽标主体、环绕麦穗装饰环、下部支撑底座三个独立模块，上部盾形徽标内部的十字分割线条、冠部装饰珠粒都做了独立的曲面凸起，没有用贴图模拟纹理，所有轮廓都是实体拉伸成型，环绕的麦穗环采用左右对称的双弧造型，每一节麦穗的颗粒轮廓都单独做了曲面倒角，光线照射下金属金色材质会顺着弧面形成连续的高光带，不会出现平面渲染的生硬反光。

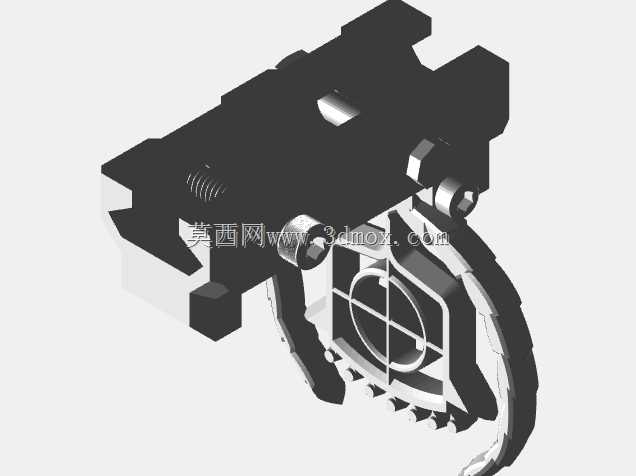

　　下部支撑底座没有采用常规的圆形或者方形 plain 基座，而是做了类似机械夹爪的造型，两侧的爪脚做了内收的斜切面，既可以让整个摆件直立放置在平面台面上，也预留了背部的安装孔位，能够直接通过螺丝固定在展厅墙面或者展示立牌上，适配两种不同的陈列方式。建模过程中首先处理的是徽标平面轮廓的矢量化提取，把盾形外轮廓、内部十字分隔线、顶部冠饰的每一个小圆珠的定位坐标全部校准，保证左右对称度控制在0.1mm以内，之后对每一个轮廓边做拔模斜度处理，如果后续要做锌合金压铸或者ABS电镀加工，所有凸起特征的脱模角度都设置在1.5度到2度之间，避免量产开模的时候出现侧壁拉伤。麦穗环和中心盾形徽标的连接位置做了隐藏式的卡扣槽，

　　两个零件装配之后拼接缝隙小于0.05mm，外观上看不到拼接缝，不需要额外做打胶填补。底座的夹爪造型内部做了镂空减重，整体如果采用树脂3D打印制作，整体重量可以控制在300g以内，摆放的时候不会轻易倾倒，底座底部预留了3M胶粘贴的平面，也可以搭配配重铁块增加稳定性。实际应用里，这类立体车标摆件除了展厅陈列，也可以作为汽车品牌周边的定制礼品，在模型的背面预留了激光刻字的平面区域，可以刻印活动名称或者纪念字样，曲面部分的壁厚统一设置在2mm以上，不管是做电镀金属件还是注塑喷漆件，都不会出现薄壁变形的问题。整个造型的外轮廓最大宽度控制在120mm，总高度控制在180mm，底座的安装 footprint 仅为60mm×40mm，

　　不会占用过多展台空间，在做展台布局的时候，可以和同系列的其他汽车品牌车标摆件成排摆放，也可以单独放置在展车的引擎台旁边作为视觉点缀。建模时所有的锐边都做了R0.5mm的圆角过渡，既避免后续加工完成后边角划手，也让金属电镀层的附着效果更好，不会在尖角位置出现镀层堆积露底的问题。徽标中心的盾形内凹区域做了0.3mm的下沉差，后续如果要做分色喷漆，金色外框和内部深色填充的边界可以完全对齐，不需要额外做遮罩处理。麦穗环的每一片叶片的扭转角度都顺着环的弧度渐变，没有出现特征重复的生硬感，从正面、侧面不同角度观看都能呈现出麦穗环绕的舒展形态，底座的夹爪部分的黑白分色边界也做了台阶定位，喷漆的时候分色线可以顺着台阶自然分界，不会出现漆料溢出的毛边。
