SD7037滑翔机低阻高升力翼型结构

　　该翼型结构面向小型固定翼滑翔机的机翼气动设计场景，可直接用于航模滑翔机、小型无人侦察滑翔机、低空低速长航时飞行器的机翼截面选型与气动校核工作。在实际航空装备开发流程中，翼型是决定整机巡航效率、滑翔比、低速失速特性的核心基础部件，这款SD7037翼型本身是经过大量实飞验证的低阻层流翼型，在中小型滑翔机领域应用十分广泛，尤其适配无动力滑翔、弱动力长航时巡航这类对升阻比要求极高的飞行任务。

　　从实际使用特性来看，该翼型在常规滑翔机工作迎角区间内拥有非常平缓的阻力曲线，层流覆盖范围大，在中小迎角下摩擦阻力远高于普通平凸翼型，同时最大升力系数表现均衡，低速进场阶段不容易出现突然失速，能给滑翔机留出足够的姿态调整余量。对应到Spirit 100这类翼展量级的滑翔机上，该翼型可以让整机在无动力状态下获得远超普通翼型的滑翔距离，热气流盘旋时的下沉率更低，在航模竞赛、低空大气探测无人机场景下都能体现出明显的性能优势。

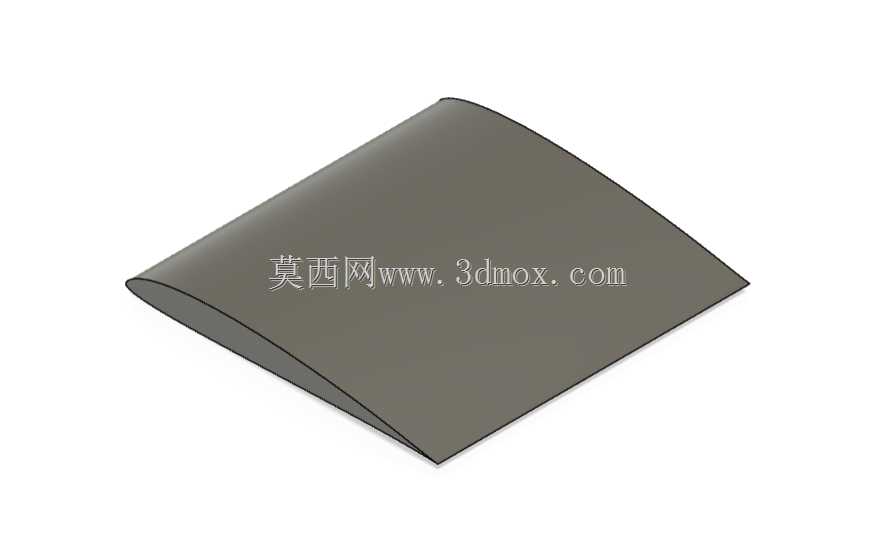

　　设计思路上，这套翼型截面采用20厘米弦长、20厘米跨度的阶梯式截面构型，并非直接输出整段机翼，而是以标准翼型坐标为基础生成可直接用于气动分析与结构放样的基准截面。工程人员拿到该截面后，既可以导入CFD软件完成不同迎角、不同雷诺数下的升阻特性仿真，核对翼型压力分布与分离点位置，也可以沿机翼展向按照梯形翼的弦长变化规律完成放样，结合机翼扭转角、上反角参数快速生成完整机翼曲面。截面的厚度分布经过匹配滑翔机结构布置优化，最大厚度位置靠近弦长中部，既保证了层流段的长度，也给机翼内部的翼梁、舵机拉杆、通讯线缆留出了足够的安装空间，不需要为了容纳结构件额外加厚翼型破坏气动外形。

　　外形尺寸与安装边界方面，基准截面弦长设定为200mm，对应实际使用时可以根据整机翼展需求等比例缩放：比如1.5米翼展的滑翔机，根弦可缩放至180-220mm，梢弦按梢根比0.4-0.6缩放至70-130mm；2米以上翼展的大型滑翔机，根弦可放大至250-300mm，缩放过程中翼型的相对厚度、弯度分布保持不变，不会改变原有气动特性。安装边界上，该翼型的前缘半径适中，机翼前缘与机身整流段对接时，过渡曲面的曲率变化平缓，不容易出现局部气流分离；翼型后缘厚度较薄，适配副翼、襟翼舵面的铰接安装，舵面偏转时的缝隙阻力更小，舵效响应更线性。在结构安装层面，翼型最大厚度位置距离前缘约30%弦长处，该位置正好布置主承力碳纤维翼梁，梁的高度可以达到翼型当地厚度的80%以上，机翼的抗弯刚度完全满足滑翔机俯冲、机动过载的强度要求，不需要额外增加翼梁重量。

　　在实际工程落地中，该翼型截面还可以直接对接3D打印模具、热缩蒙皮加工的工艺需求，截面坐标点精度足够，生成的机翼曲面光顺无拐点，加工出来的机翼外形误差可以控制在0.1mm以内，完全能保证实飞时的气动性能和仿真结果一致。针对长航时无人机的改型需求，还可以在该翼型基础上微调后缘弯度，兼顾低速起降和高速巡航的性能平衡，不需要重新从零开发翼型，大幅缩短飞行器气动开发的迭代周期。
