垂直起降无人机机翼肋条固定翼结构

　　该结构面向小型垂直起降固定翼无人机的机翼承力段，用于在多旋翼悬停与固定翼巡航两种飞行状态之间切换时，维持机翼外形、传递气动载荷并为蒙皮、动力杆和翼尖部件提供安装基准。整体呈现为一段沿翼展方向布置的机翼内部骨架，多根纵向承力杆贯穿若干横向肋片，肋片外缘按翼型轮廓收束，端部形成尖削过渡，能够在有限翼厚内兼顾抗弯、抗扭和减重需求。

　　从实际使用场景看，这类肋条骨架常见于轻小型复合翼无人机、试验型垂直起降飞行器以及学生工程竞赛样机。机翼在巡航阶段需要承受升力分布带来的弯曲弯矩，气流沿翼面作用还会形成扭转力矩；在悬停和过渡转换阶段，旋翼推力、姿态调整扰动以及局部振动会叠加到机翼连接区域。骨架通过纵向杆件承担主要拉压和弯曲载荷，横向肋片则负责维持翼型截面形状，把蒙皮或膜面承受的局部气动压力分散到承力杆上，避免翼面在高速来流中出现明显凹陷或扭转变形。

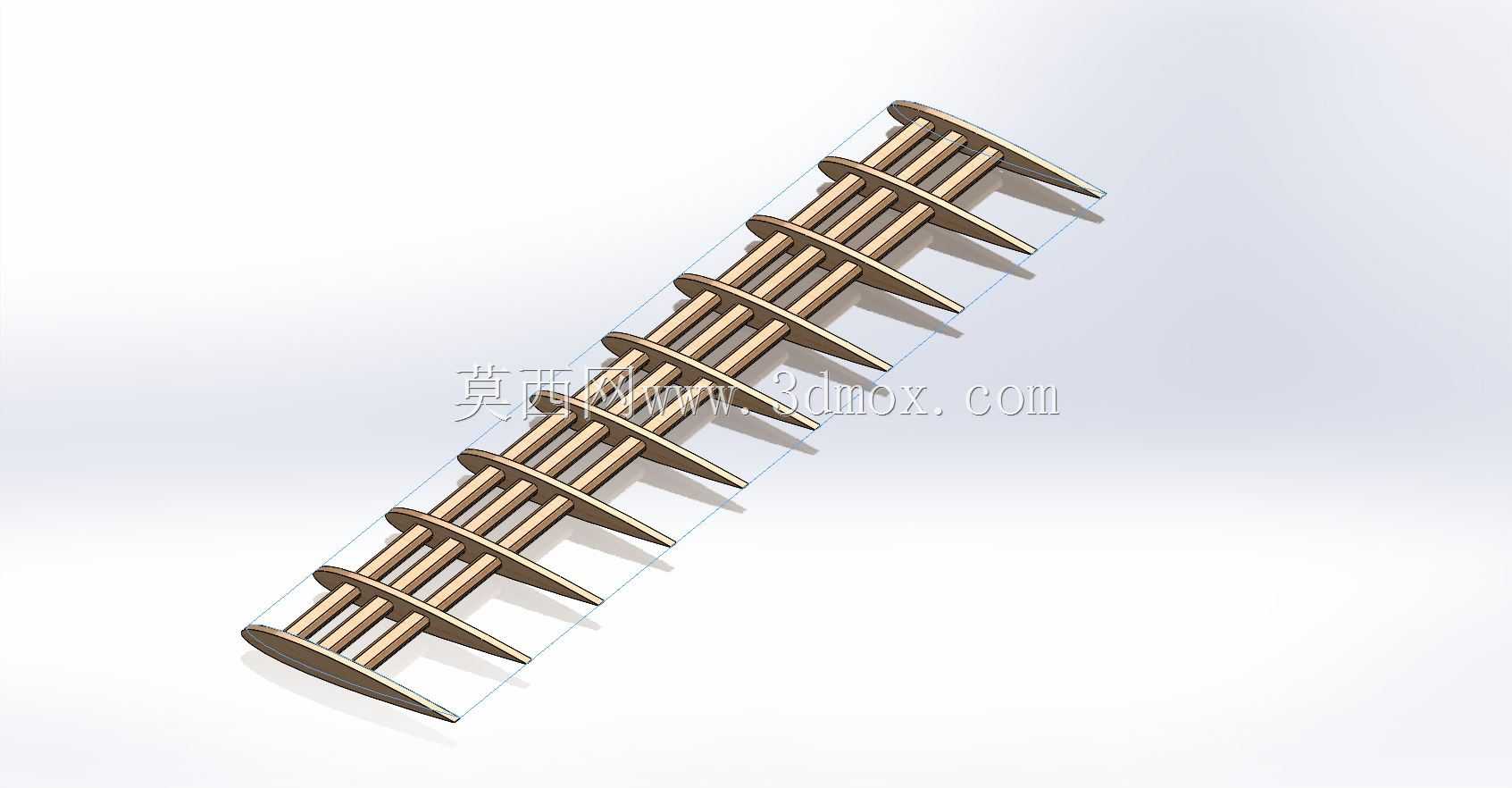

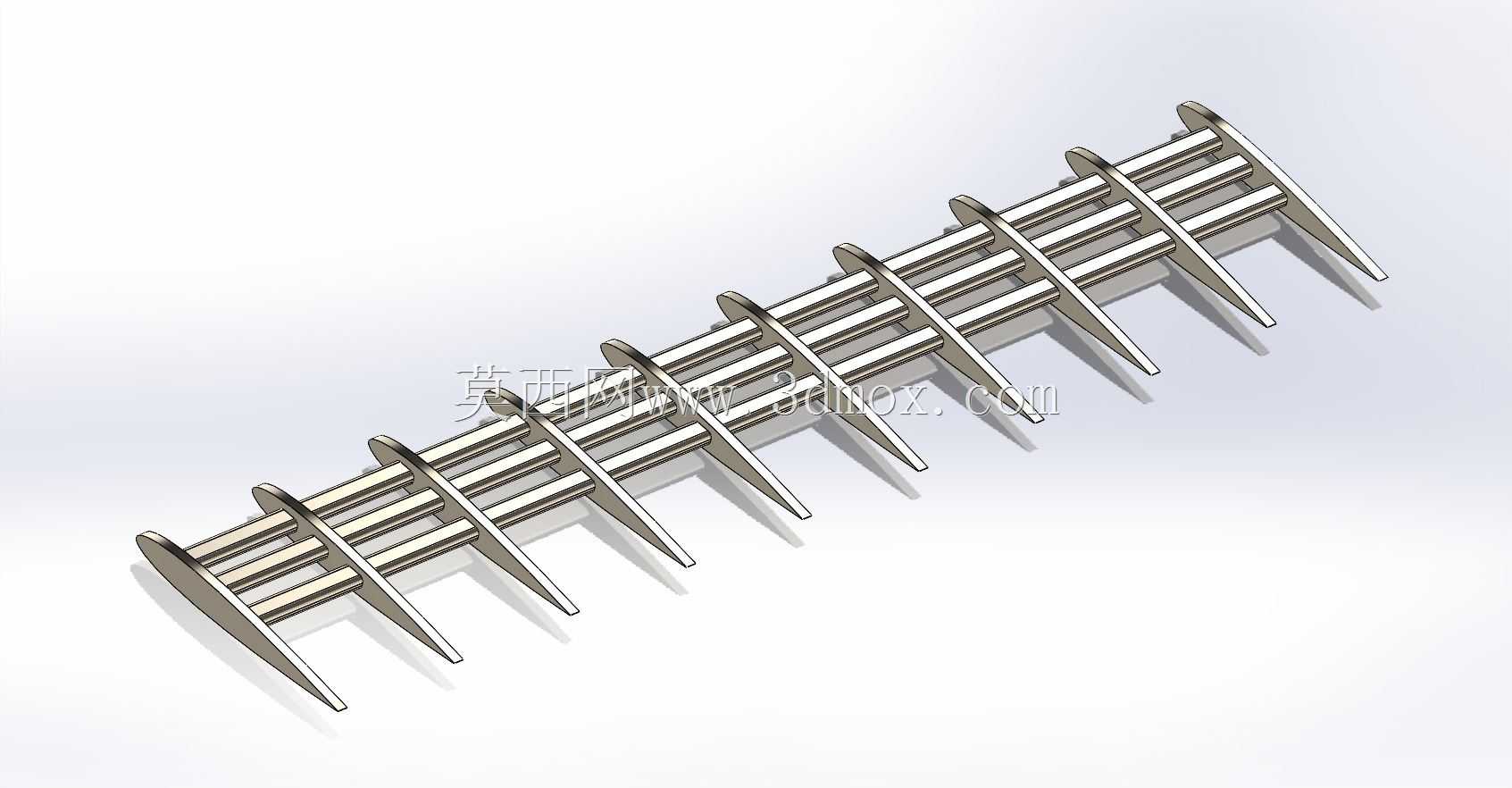

　　结构外形沿翼展方向延伸，肋片按一定间距平行排列。每个肋片具有与机翼截面相匹配的流线轮廓，前缘较钝、后缘逐渐变薄，上下弧线构成完整翼型边界；肋片上预留多道贯穿孔或卡口，用于穿装纵向圆杆。杆件与肋片正交布置，形成类似梯格的空间承力体系。靠近翼根的区域可布置更密集的连接余量，以便与机身侧板、碳管夹座或复合材料翼梁对接；靠近翼尖的肋片尺寸逐步缩小，符合机翼展向弦长和厚度递减的规律，也有利于降低翼尖惯量。

　　设计思路上，该骨架没有采用整体实心翼段，而是把承力和维形功能拆分：纵向杆件负责连续传力，横向肋片负责定形，杆件之间保留较大镂空区域。这样处理后，机翼内部可留出舵机线、信号线、电源线缆甚至小型作动机构的布置空间；对于采用轻木、巴沙木或激光切割板材制作的验证机，肋片还可通过胶粘、销接或绑扎方式与圆杆固定，工艺门槛较低，便于快速迭代翼型、肋距和翼展参数。若进入更成熟的样机阶段，肋片可替换为复合材料板材、注塑件或3D打印增强件，杆件则可选用碳纤维管，以进一步提高比刚度。

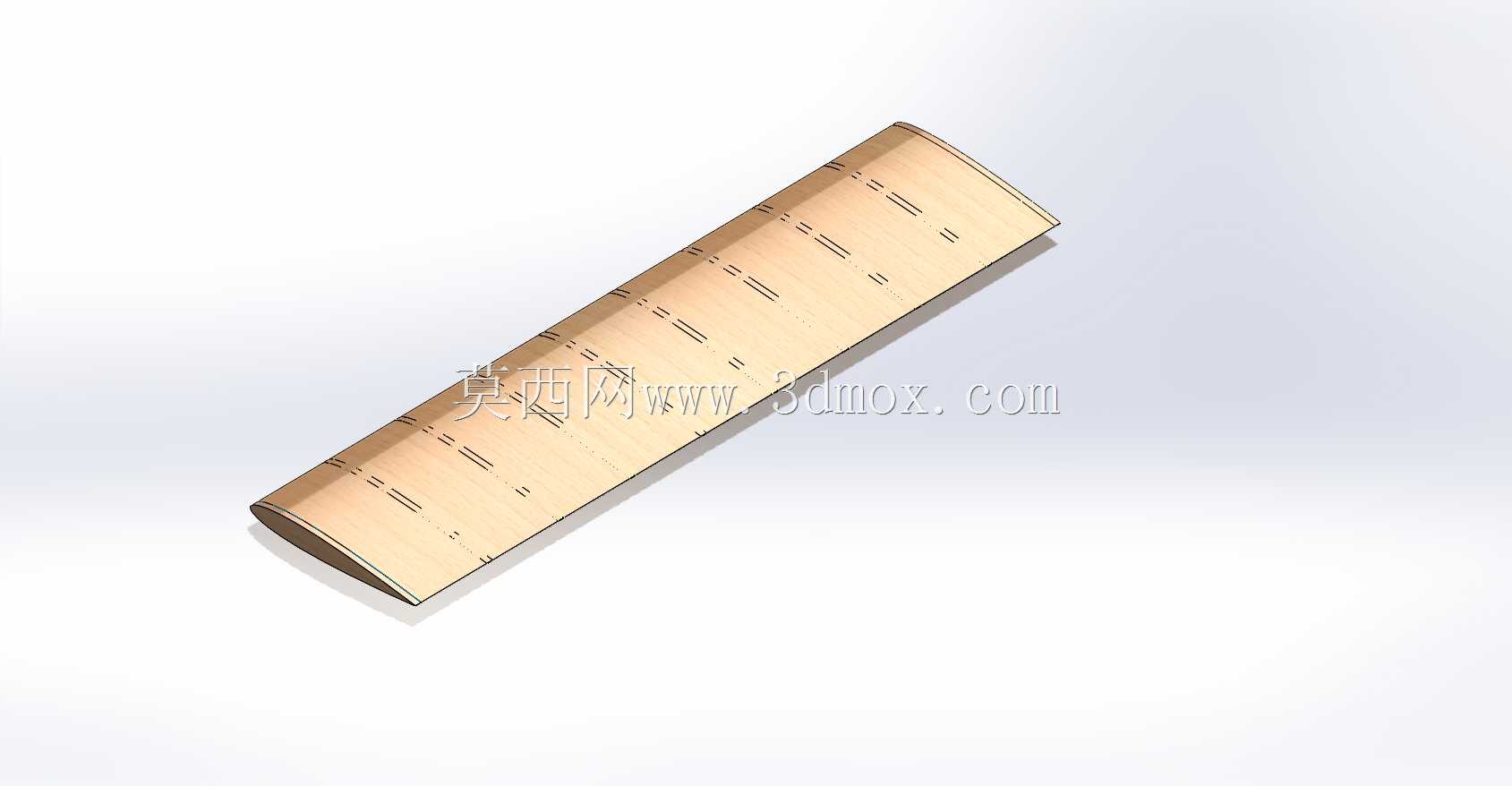

　　安装边界方面，肋片外轮廓决定了蒙皮铺设后的理论翼面，设计时需要控制每个肋片的弦向位置、扭转角和高度一致性。纵向杆的孔位应保持同轴，孔轴与肋片平面保持垂直，否则穿杆后会产生强制装配应力，导致翼面波浪或胶接处开裂。翼根端需要预留与机身或中央翼段连接的搭接长度，连接点不宜只集中在单根杆上，宜通过多杆夹持、端板胶合或附加接头形成封闭传力路径。翼尖端则应根据任务设备重量决定是否收窄杆件间距，避免在挂载小翼、灯组或磁罗盘时形成过大悬臂。

　　在建模过程中，翼型曲线的重建是关键。肋片外形不能只按视觉轮廓拉伸，需要结合弦长、最大厚度位置和后缘收薄趋势建立截面，再沿翼展方向按梯形或渐缩规律阵列。纵向圆杆与肋片相交处应明确是通孔、沉孔还是粘接卡口；若用于干涉检查，需要保留真实杆径和孔壁间隙，不能仅以中心线代替。对于准备加工轻木切割件的模型，肋片厚度、切口宽度和材料纤维方向也应在结构中体现；若用于渲染或装配验证，则可保留圆角、尖端倒角和杆件端部收口，以减少应力集中并提高外观完整度。

　　该固定翼肋条结构的价值在于用简洁的骨架形式表达了无人机机翼的核心传力逻辑：既服务于垂直起降平台对轻量化和快速改装的要求，也满足固定翼飞行对翼面精度、刚度和气动稳定性的需要。结构开放、参数清晰，适合作为机翼布局校核、翼肋间距优化、材料替换对比以及小型无人机整机装配设计的基础构件。
