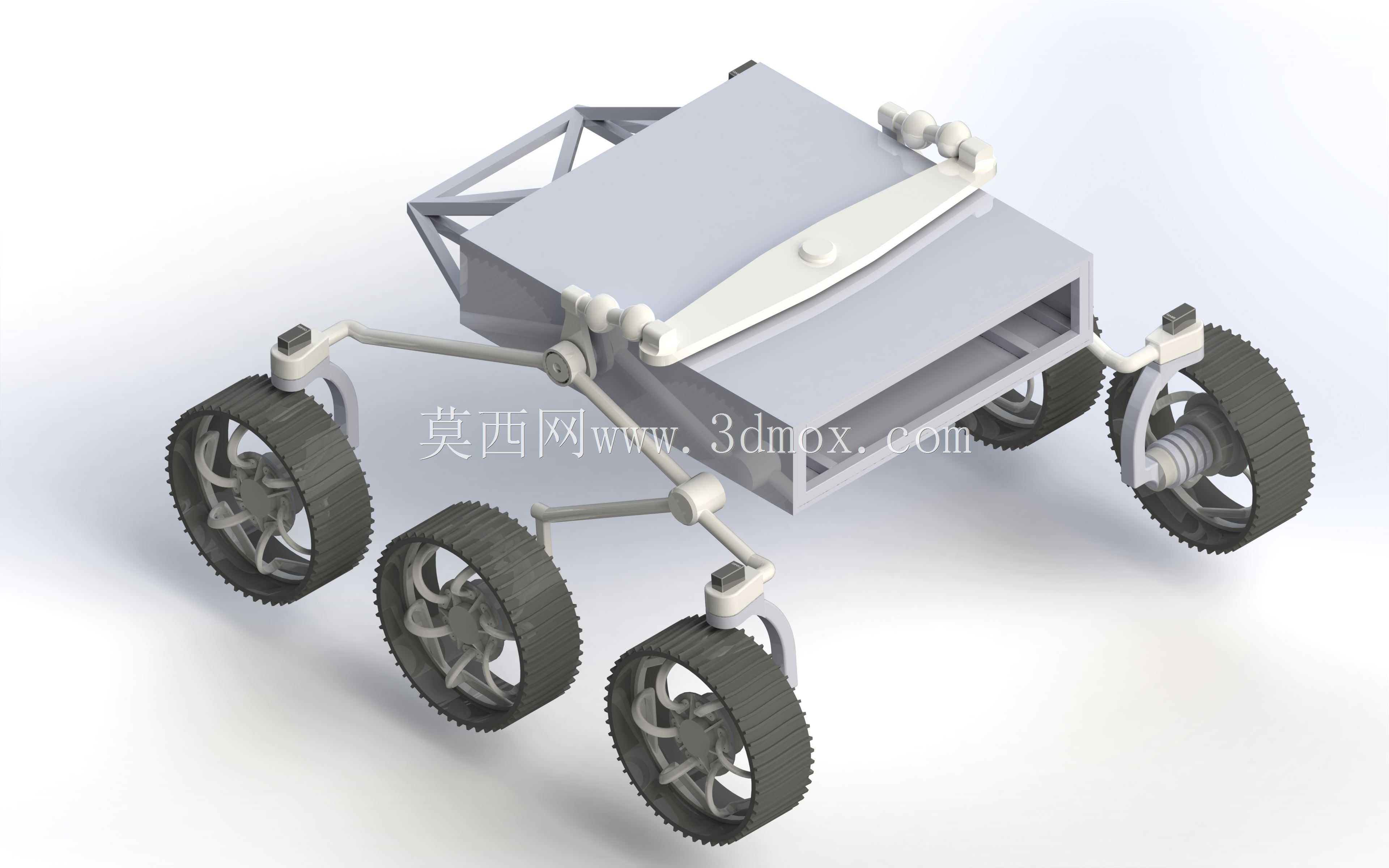

这套星球漫游车结构围绕非铺装、低重力、强起伏地表的通过性展开,整车采用六轮独立接地布局,核心在于把车轮承载、姿态自适应和车身俯仰解耦放在同一套连杆机构中处理。现场作业时,探测车需要越过石块、撞击坑边缘和松散月壤坡,普通刚性车桥会在单轮抬升时把冲击直接传给车体,甚至造成对角轮悬空;摇臂转向架则通过左右主摇臂、次级摆臂和铰接点的转动分配,让六个车轮在较大垂直落差内仍能保持贴地。
行走部分的思路不是单纯增大轮胎直径,而是利用悬架几何吸收地形变化。每侧摇臂分成前后两段,前段控制前轮与中部轮组的相对位置,后段连接后轮并与中部铰接点形成杠杆关系;当某一车轮压上凸起时,载荷通过臂杆传递到相邻轮组,车身只产生较小的侧倾和俯仰。轮辋采用辐条式弹性结构,外缘配合带齿纹的柔性轮面,在硬岩接触时提供抓附力,在松散颗粒地表又能通过轮辋变形降低接地比压。轮齿并非装饰性花纹,其周向凸起用于在坡面起步和制动时增加剪切咬合,减少低附着环境下的打滑空转。
车身上方布置的横向杆式差速机构是左右摇臂运动关联的关键。它不追求高速车辆的转弯差速,而是平衡两侧悬架在越障时的角位移:一侧摇臂被迫上抬时,横向杆件把位移趋势传递到另一侧,使载荷平台保持相对稳定。该机构与主车架之间保留明确转动边界,铰接点采用同轴销轴思路,便于在详细设计中布置衬套、轴承或防尘密封。杆系截面以轻量化盒形和圆管组合为主,既控制整车质量,也保证弯曲、扭转工况下的刚度。
中部车体被设计成设备承载平台,框架内部可安置电源、控制单元、通信模块和科学载荷。平台上表面预留平整安装面,周边立边用于约束设备箱体并提供螺栓连接位置;前伸的白色横梁可作为相机、避障传感器或机械臂接口的安装基准。实际布置时,质心应尽量落在六轮接地多边形中心附近,尤其在爬坡和横向越障时,质心偏移会直接影响轮载分配。悬架连杆与车身连接点的高度经过折中:过低会限制腹部离地间隙,过高则抬高质心并增加侧翻风险,因此模型中主铰接点位于车体中下区域,使摇臂在摆动时既能托举车身,又不侵占设备舱空间。
从安装边界看,六个车轮分置车体两侧,前后轮距与左右轮距共同构成稳定支撑面。摇臂向下展开后,车轮中心低于主框架底面,形成明显的腹部通过空间;转向节位于轮轴上方,预留了轮端驱动和转向执行元件的装配位置。若进入工程细化,轮边可集成轮毂电机、谐波减速或行星减速组件,转向节处则布置舵机、转向拉杆和角度传感器。线束与管路应沿摇臂内侧走线,并在铰接点附近保留弯曲余量,避免悬架反复摆动时拉扯。
建模时需要重点检查摇臂在极限压缩、单边抬升和前后轮错位工况下的运动包络,确认轮胎、连杆和车体底边不存在干涉。铰接孔的同轴度、轮轴平行度以及左右差速杆的同步关系,会直接影响实车姿态。该结构适用于月面巡视、火星地表探测、崎岖场地巡检机器人等场景,也可作为多轮越野移动平台的悬架验证方案,为后续驱动选型、载荷布置和仿真分析提供完整的机械骨架。
