标准轨距机车走行部转向架结构

　　这套三维结构围绕轨道机车走行部展开，核心对象是适配1435mm标准轨距的转向架总成。轨距边界直接决定左右轮对内侧距、车轮踏面匹配关系以及构架横向开口尺寸，建模时不能只把车轮摆成视觉上的两根轴，而要把轮对、轴箱、悬挂件和构架之间的装配约束一起建立起来。转向架在整车中的作用并不只是承载车体，它还要把牵引、制动、导向和缓冲这些功能集中在走行部内完成。直线运行时，轮对依靠踏面锥度保持对中；通过曲线时，轮对相对构架产生必要的横向与转动自由度，使车轮沿钢轨顺利导向。构架作为主要承力骨架，承担车体传来的垂向载荷，同时传递纵向牵引和制动力，因此侧梁、横梁以及各安装座之间的连接关系需要在模型中表达清楚。

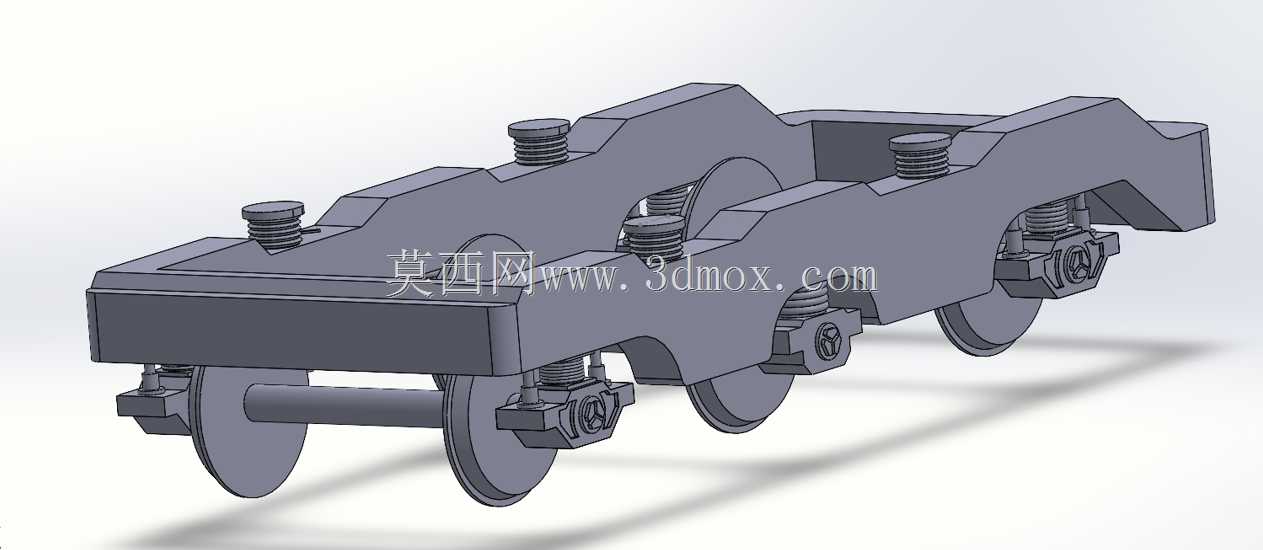

　　从结构布置看，该方案采用两组轮对承担走行任务，车轮通过车轴串联，轴箱位置布置在轮对外侧并与构架下部形成连接。轴箱上方设置弹性悬挂元件，顶部以压紧件和螺纹调节结构约束预紧状态，这类布置对应一系悬挂的基本思路：利用弹性件衰减钢轨接缝、道岔和轨道不平顺引起的冲击，同时保留轮对相对构架的小幅运动空间。建模时需要特别注意弹簧、导柱、轴箱和构架安装面的同轴关系，若只按外观堆叠圆柱和螺纹，后续做运动检查时很容易出现干涉。轮对上方与构架之间的空间也很关键，它不仅要容纳悬挂行程，还要考虑检修时拆装弹簧、轴箱盖和紧固件的操作边界。

　　实际应用场景主要在铁路机车、轨道工程车辆或教学演示中的走行部方案验证。转向架位于车体下方，工作环境受轮轨冲击、沙尘、雨水和交变载荷影响，结构设计不能脱离维护性。轴箱部位要保留轴承安装与润滑维护空间，轮对需要能够从构架下方落轮或整体推出，悬挂元件上方的调节件也要留出扳手操作位置。若把模型用于方案评审，通常会先检查车轮踏面与轨顶的接触关系，再核对构架底部与轮对、轴箱、弹簧座在极限跳动状态下的间隙。轨距1435mm意味着左右钢轨工作边距离固定，车轮内侧距、轮缘厚度和踏面外形必须协同，任何横向尺寸偏差都会影响曲线通过和轮轨磨耗。

　　设计思路上，这类转向架强调承载路径明确。车体载荷经构架向下分配到各轴箱悬挂，再由轴箱传至轴承、车轴和车轮，最终作用到钢轨；牵引和制动方向的力则通过轮轨接触点反向传递，经轴箱、悬挂和构架连接部位形成闭环。构架外形采用折线侧板和开口避让结构，并不是单纯为了造型，而是为了在有限的下部空间中同时避开轮缘旋转区域、弹簧压缩区域和轴箱摆动区域。顶部多处螺纹压紧结构用于控制悬挂安装状态，装配时应保证各点预紧一致，避免偏载导致轴箱受力异常。模型中还能看到轮对外侧的连接与制动相关安装特征，这些位置在真实设计中需要与制动单元、轴端装置或接地装置协调。

　　外形尺寸方面，最关键的边界是1435mm标准轨距，它约束了两轮对的横向布置宽度；转向架长度则由轴距、端部缓冲位置和构架外伸段共同决定。轴距影响曲线通过能力和运行稳定性，轴距过小会降低直线稳定性，过大则增加曲线通过时的轮轨横向力。构架宽度必须避开车体下部设备，同时满足弹簧和轴箱的安装空间；高度方向则要控制车轴中心至构架顶面的距离，为一系悬挂预留压缩量。三维建模时应把这些尺寸作为骨架参数驱动，而不是后期逐个零件硬改。轮对直径、轴箱中心高、弹簧自由高和压紧螺纹行程之间存在联动关系，任何一个参数变化都会影响车体支承高度和轮轨受力状态。

　　对于结构设计和建模人员，这类模型的价值在于把走行部的机械关系完整呈现：轮对如何旋转，轴箱如何定位，弹性件如何缓冲，构架如何避让运动包络，都可以在装配环境中检查。外观上可以看到厚重的构架、成对车轮、立式弹簧和顶部调节件，但工程重点不在渲染效果，而在各零件是否符合轨道车辆走行部的装配逻辑。检查时应关注轮缘与构架开口的侧向间隙、弹簧上下座贴合面、轴箱与导框的相对运动方向、螺纹件的有效啮合长度，以及车轴穿过构架下方区域时的旋转包络。把这些边界处理好，模型才能用于转向架原理展示、结构方案讨论、检修流程分析或进一步的工程细化设计。
