直插式七段数码显示管结构建模

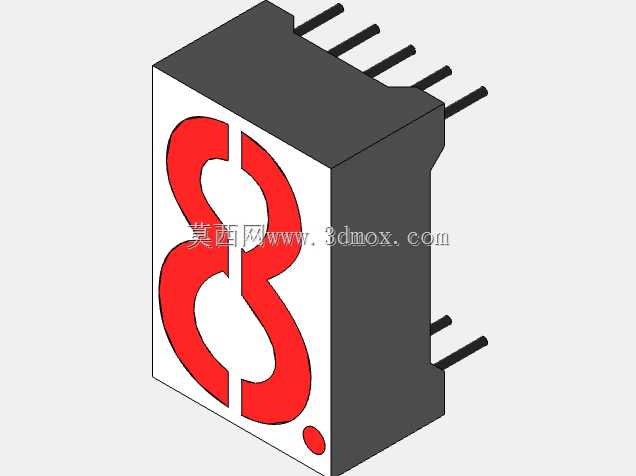

　　在做数显面板布局时，最先要敲定的不是显示内容逻辑，而是单颗数码管的占位边界与引脚排布，这个模型还原的是单数字七段显示器件的实体形态，正面红色段码面与黑色遮光壳体的分模关系完全按照量产直插器件的结构搭建，壳体正面预留的段码可视窗口刚好覆盖七段笔画加右下角小数点的全部显示区域，黑色外壳侧壁做了细微的拔模斜度，对应注塑生产时壳体出模的工艺要求，不会出现侧壁垂直导致脱模刮伤外表面的问题。引脚部分一共引出十根直插针脚，从壳体上下两侧分别伸出，上侧排布四根、下侧排布三根的针脚间距统一为2.54mm标准直插间距，针脚截面为矩形金属引脚，伸出壳体的长度预留了波峰焊穿过PCB板后露出的焊锡余量，针脚根部和壳体衔接的位置做了凸台封胶结构，

　　避免焊接时助焊剂顺着引脚缝隙渗入壳体内部污染段码发光层。实际选型布局时，这类单数字七段管常被用在交流稳压器的输出电压显示面板、小型数控电源的参数示数位、温控表的温度数字位、计数器的计数显示工位，多颗并排拼接时，相邻器件的壳体侧边间隙只需要留出0.2到0.5mm的装配公差，就可以实现多位数字连续排布，不会出现壳体干涉挤碰的问题。建模过程中把正面红色段码的每一段笔画都做了独立的实体分区，七段长条形笔画分别对应a到g的段码定义，右下角独立的圆形小数点实体单独分区，和量产器件内部的发光段一一对应，遮光壳体的内壁做了阶梯挡光结构，每一段笔画对应的腔室之间有隔断筋，避免相邻段点亮时光线串扰，出现不该亮的段透出微光的问题。

　　壳体背部是平整的贴装基准面，贴装到PCB面板时，背部平面可以和PCB表面完全贴合，不会出现器件歪斜、引脚受力弯折的情况，正面显示面到PCB板的总高度控制在常规直插数码管的通用尺寸范围内，面板开窗时只需要按照壳体正面的可视区域轮廓开出对应大小的方孔，边缘压住壳体正面的黑色边框，就可以把器件完全固定在面板内侧，不需要额外加装固定卡扣。针脚的排布顺序完全贴合通用共阴或者共阳七段管的引脚定义，做PCB封装绘制时可以直接参照模型里的针脚坐标定位焊盘位置，不用反复对照 datasheet 核对引脚间距，避免出现焊盘偏移导致装件时引脚无法穿孔的问题。壳体侧面的棱角位置做了小圆弧过渡，没有尖锐的直角毛刺，对应注塑件生产时的圆角工艺要求，

　　既可以降低注塑过程中壳体棱角位置的应力集中，也能避免装配时 sharp 边缘划伤操作人员的手部。在多位显示组件的装配场景里，比如三位半电压显示、四位计数显示，把多颗该模型按针脚间距对齐并排，就能快速拼出完整的显示模组，整体装配后的高度一致性好，不会出现某一颗器件凸出来或者凹进去导致面板显示面不齐平的问题。模型里还还原了壳体顶部和底部的引脚伸出导向斜面，插件机自动插装时，导向斜面可以引导针脚顺利对准PCB上的焊盘孔，降低自动插件的卡件废品率，手动焊接时也更容易对准孔位，不用反复掰动引脚调整位置。段码红色区域的表面是漫散射透光面，建模时保留了透光面的微纹理特征，和壳体黑色不透光部分的材质区分明确，做渲染演示时可以直接赋予对应材质，直观呈现出器件点亮前的实物外观，也可以在后续做发光效果仿真时，给每一段段码单独设置发光属性，模拟不同数字点亮时的显示效果，方便在面板设计阶段就验证显示视角、段码大小是否符合操作人员的远距离读数需求，不用等实物打样后再发现数字尺寸偏小、观察角度不够的问题。
