七寸电容触控显示屏结构设计

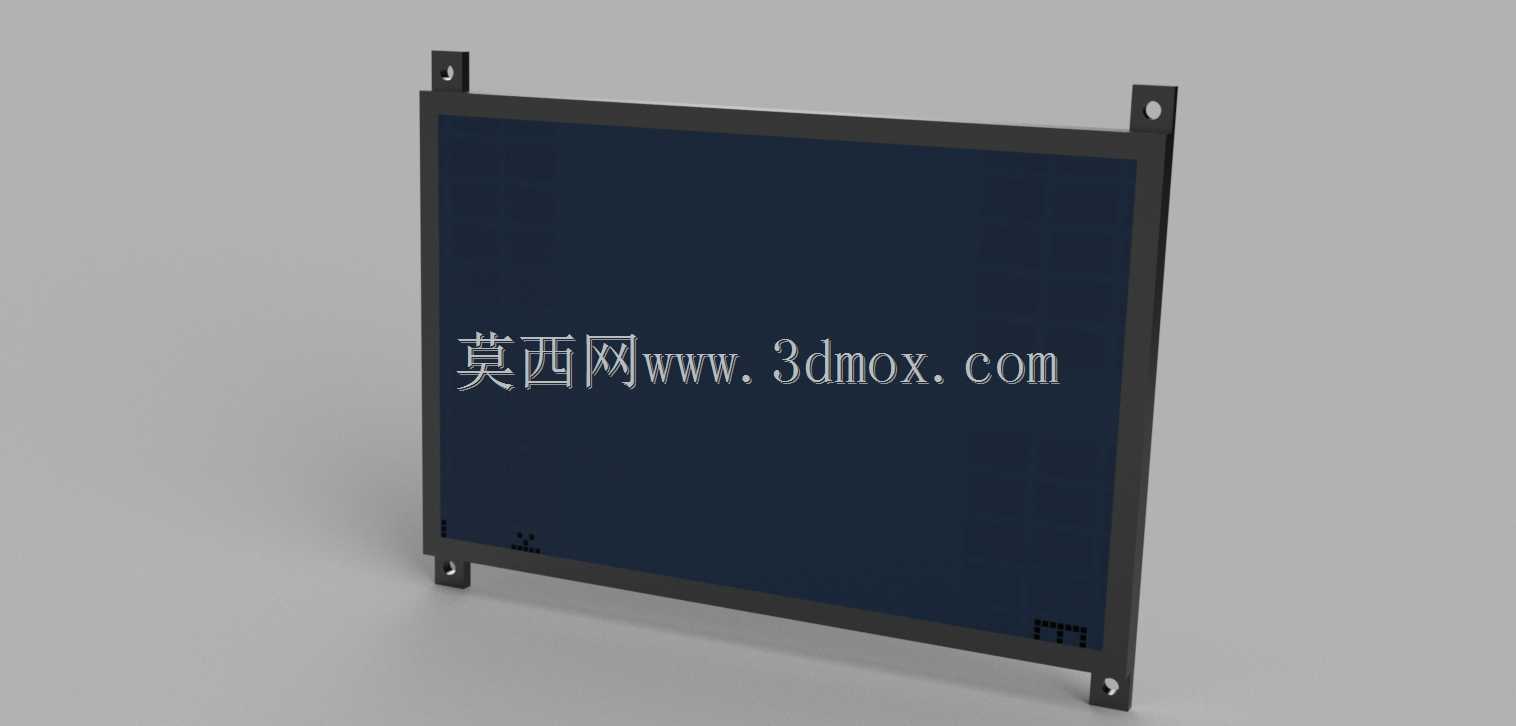

　　七寸电容触控显示屏在工业现场的使用频率很高，这类屏幕既承担人机交互入口，也常作为小型设备、检测台架、嵌入式控制箱和桌面调试装置的可视化终端。结构设计时不能只把它看成一块普通液晶屏，而要同时考虑显示面板、触控层、外框、固定耳位、背部避让空间以及外接接口的走线关系。整机外框采用矩形承载形式，四周保留连续边框，用于约束液晶面板和电容触控玻璃的位置，避免装配后出现边缘悬空。面板正面为大面积显示区域，黑色边框与深色熄屏状态保持一致，视觉上能够减少边框对显示内容的干扰。

　　从安装边界看，四角向外延伸出带孔固定耳，耳位上预留圆形安装孔，适合通过螺钉直接固定在设备前面板、支架或钣金安装面上。这种耳位结构比完全隐藏式安装更便于检修，装配时可以从正面或背部对位，后期拆卸也不需要破坏周边壳体。上下固定耳的位置与屏幕主体形成稳定支撑，能够降低薄型面板在振动环境中的晃动风险。对于嵌入式控制柜，设计人员需要重点核对耳位外缘到屏幕可视区的距离，以及孔位中心到边框的尺寸，确保门板开孔、压条和密封件之间不发生干涉。

　　屏幕主体厚度方向较薄，背部并非完全平整区域，实际布局中需要为驱动板、排线、信号接口和固定螺钉头留出空间。若设备内部空间紧凑，不能直接将屏幕背部贴靠在钣金或型材上，应根据三维结构预留背腔，防止挤压排线和电子元件。前面板与屏幕之间可增加缓冲垫或密封泡棉，一方面吸收加工误差，另一方面在粉尘较多的车间环境中减少杂物进入屏幕背部。电容触控面对前面板开窗尺寸较敏感，开窗边缘不能压到触控有效区域，否则可能造成边缘触控异常。

　　该类显示屏常用于设备参数设置、状态监控、图像显示和操作确认。相比单纯按键控制，带触控功能的显示终端可以把运行数据、报警信息、按钮区域和图形界面集中在同一平面，操作人员不需要在多个物理控件之间切换。HDMI接口的接入方式使其能够适配常见主控板、微型计算机和工业控制平台，1024×600的分辨率在七寸尺寸下能够满足菜单、曲线、简单图形和状态图标的显示需求。对于不需要大尺寸监控屏的独立设备，这种屏幕在占用空间和信息展示量之间比较平衡。

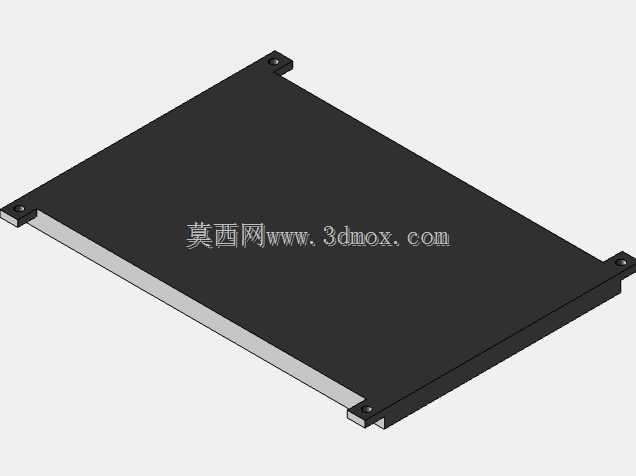

　　结构建模时，外观面需要还原屏幕正面玻璃、边框台阶、固定耳和安装孔等关键特征。显示面可作为独立区域处理，便于后期赋予玻璃或深色面板材质；边框部分则按照实际装配关系建立壁厚和承托面。固定耳不能只做外形薄片，应体现孔位、弯折或连接加强关系，因为这些位置在螺钉锁紧时会承受局部应力。若耳位与主框为一体结构，根部需要保留合理过渡，避免应力集中；若通过支架连接，则要在模型中明确支架与屏体的贴合面。

　　在设备选型阶段，工程师通常会先确认屏幕可视区尺寸、整体外轮廓、安装孔距和背部接口方向，再决定控制柜开窗大小。七寸屏幕适合安装在小型操作台、半自动设备、教学实验平台、3D打印控制终端以及智能检测装置上。近距离操作时，电容触控响应直接，界面按钮尺寸可以按照手指触控习惯布置；若现场操作人员需要戴手套，则应在界面设计和触控方案上提前验证。屏幕朝向也很重要，固定支架应允许一定俯仰角度，以减少反光和观察死角。

　　从维护角度看，前框需要保证面板受压均匀，螺钉锁紧顺序应遵循对角逐步紧固，避免局部过压导致液晶光斑或触控玻璃受力。背部排线走向应远离尖锐钣金边，必要时增加护线套或走线槽。接口区域要预留插拔空间，不能让设备外壳挡住HDMI或供电接头。模型中把这些空间关系表达清楚后，结构件加工、面板开孔和现场装配都会更顺畅，也能减少样机阶段反复修改开孔和支架的情况。
