球头上臂AO连接支架钣金结构

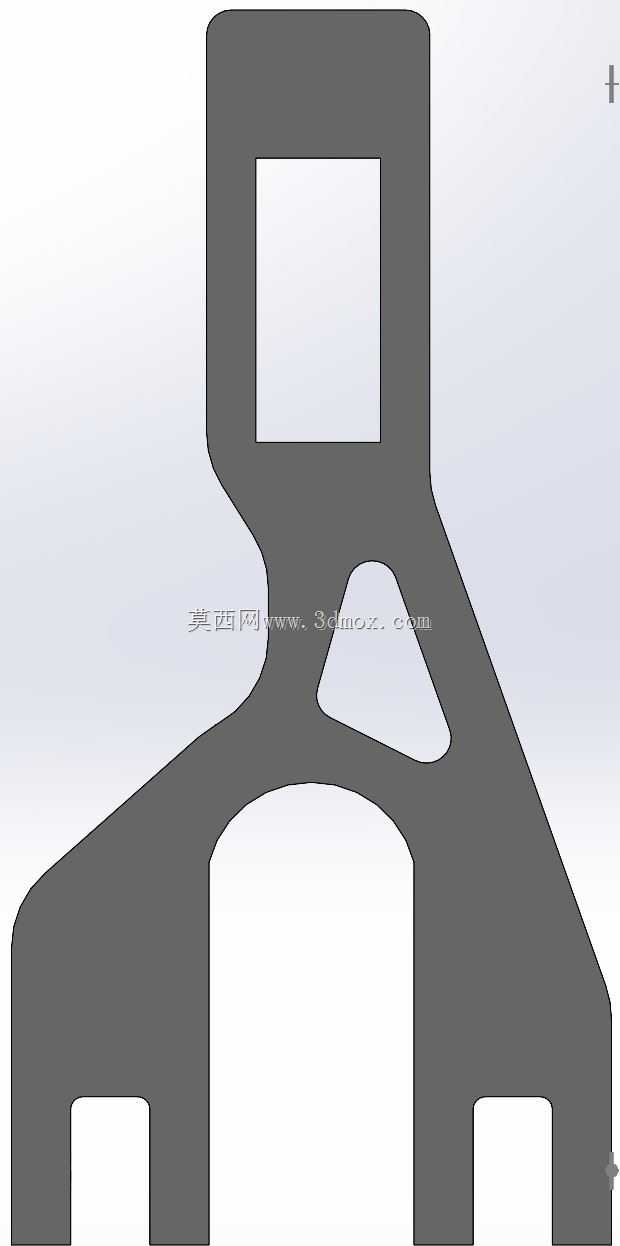

　　该零件属于铰接式机械臂末端的上臂承载支架，整体采用等厚钣金一体成型思路构建，轮廓呈现上窄下宽的分叉式支撑形态，上部设置方形主安装窗口，用于对接驱动端或者固定座的方形嵌装结构，窗口四周保留等宽实体边框，保证嵌装配合时的接触刚度，避免薄板局部受压出现翘曲变形。中部斜向过渡区域开设三角形镂空窗口，该窗口并非单纯减重设计，其轮廓走向完全顺着零件受载时的主应力迹线布置，在切除低应力区冗余材料的同时，保留了从上部安装位向下部两个铰接支点传递载荷的连续传力路径，既降低了整体自重，也避免了大开孔造成的应力集中突变。下部为大跨度拱形避让空间，拱形轮廓向上凸起，为臂体摆动过程中相邻的连杆、球头销或者走线管路预留出充足的运动包络间隙，防止臂体在全行程转角范围内发生运动干涉。拱形下方左右两侧各设置一个小型方形安装耳孔位，两个耳位对称分布，作为球头组件或者下连杆的铰接安装支点，支点间距经过匹配校核，对应配套连杆的跨距要求，安装耳处的实体宽度做了局部加宽处理，抵消铰接点处的交变挤压载荷，防止长期摆动后耳板出现撕裂变形。

　　从实际应用场景来看，这类支架多用于多连杆铰接机构、轻型自动化操作臂、教学演示机械结构以及可调式支撑工装当中，承担上下两级运动部件之间的连接传力功能，工作过程中需要随臂体反复做俯仰摆动，承受拉压复合载荷以及小幅冲击载荷。设计阶段优先采用平面钣金下料后折弯成型的工艺路线，所有外轮廓转角均做圆弧过渡，不存在尖锐清角，既规避了线切割或者激光下料时的尖角应力集中问题，也降低了后续折弯工序的开裂风险。零件的安装边界完全由三处安装窗口确定：上部方窗负责输入端的定位约束，下部两个小方孔负责输出端铰接点的位置固定，三个安装位的相对位置公差直接决定整套连杆机构的运动精度，建模时需要将三个安装位的中心距、同轴度、平行度作为核心参数管控，预留出紧固件装配的操作空间。外形轮廓的外侧斜边按照拔模和折弯避让要求做顺滑过渡，没有突兀的截面突变，钣金厚度方向保持统一，无需额外机加工序即可完成成品制作，镂空区域的边缘同样做圆角处理，避免应力线在开孔边缘出现截断集中。在结构校核层面，上部方框的边框宽度需要满足嵌装件的挤压强度要求，中部三角镂空的三个角点均设置大圆角，将峰值应力控制在材料许用范围以内，下部拱形的拱高尺寸既要满足相邻部件的避让需求，也要保证拱顶截面的抗弯截面模量足够，不会在最大载荷下出现拱部下陷变形。两侧分叉臂的截面宽度从上部向下逐步拓宽，匹配载荷从单一输入端向两个铰接支点分流的传力特性，材料利用效率远高于等宽直板支架。对于三维建模从业者而言，绘制该类零件时可先在草图层面绘制完整外轮廓与所有内孔轮廓，统一标注所有圆角参数与安装位中心距，再通过拉伸凸台生成等厚实体，后续工程图中需要明确标注钣金厚度、各安装孔的位置度要求以及轮廓边缘的去毛刺要求，适配实际下料与装配工序的需求。
