拉瓦曼火山造型曲面壳体结构设计

　　这套曲面壳体结构以火山喷发后的自然轮廓为造型原型，将自然地貌的层叠锥面、环形收口与端部连接结构整合为一体，整体呈现一端大直径敞口、另一端收束并带安装法兰的回转异形形态。大端采用多层同心环带过渡，环带之间保留平缓的曲率变化，既模拟火山口外缘的层积质感，也为壳体提供足够的环向刚度；小端则布置带孔位的连接座与侧向凸台，孔位沿端面分布，可与支架、管路或展示基座形成固定配合。

　　从实际使用场景看，这类构件并不局限于单一设备：在文创展陈中，它可作为主题装置的外壳或视觉主体，内部预留空间容纳灯光、雾化或音效组件；在教学与逆向建模练习中，其连续曲面、相交筋板和法兰孔系能够完整覆盖草图、放样、抽壳、阵列与装配干涉检查等关键环节；若用于小型通风、导流或实验设备，锥状内腔还可承担导流、包覆和防护作用，使外部造型与内部流道走向保持一致。

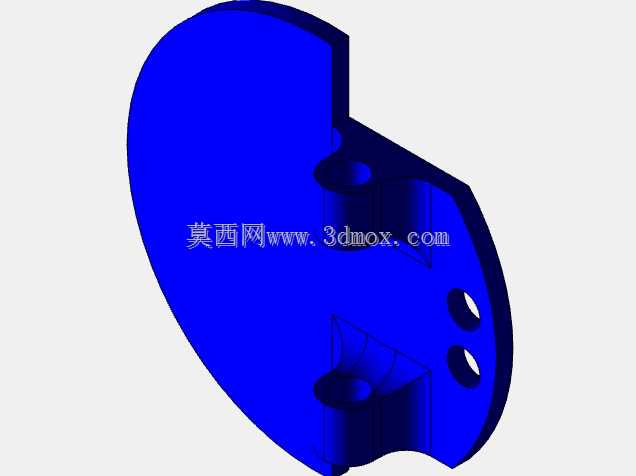

　　结构处理上，模型没有把外形简单做成实心雕塑，而是以薄壁壳体为主体。外壁曲面通过多段轮廓控制线生成，相邻曲面之间保持相切或曲率连续，避免出现突兀折边；内壁按统一壁厚偏移，在开口边缘形成规整的封边环带，提升端口抗变形能力。小端连接区域厚度局部增加，孔柱与外壁之间设置过渡筋，使螺栓预紧力能够分散到锥面，而不是集中在单薄壁面上。侧向伸出的凸台并非装饰件，其位置对应内部支撑或外部附件安装点，凸台根部做圆角过渡，可降低应力集中。

　　安装边界需要重点关注大端直径与小端法兰的相对关系。大端轮廓尺寸决定了装置在台面或机架上的占地范围，设计支撑件时不能只按小端法兰计算，还应校核大端外缘在装配、检修和旋转观察时是否与周围构件发生干涉。小端孔位适合作为主定位接口，装配时先以其中两个孔确定周向角度，再完成其余紧固件锁紧；若壳体采用板材焊接或塑料打印成型，端口平面度需控制，否则大端薄环在压紧后容易出现局部翘曲。

　　建模思路上，先确定中心轴线和两端基准面，再分别建立火山口外环、锥身曲面以及端部法兰轮廓。曲面阶段应频繁检查截面曲率，防止环带过渡区出现褶皱；实体化后再进行抽壳，并在孔位、凸台和筋板处补充局部加厚。对于需要加工的版本，法兰孔应保留标准孔径与倒角，外表面可按外观要求做光滑处理；对于展示版本，则可保留分层线条，突出火山地貌的环形纹理。

　　该结构的价值在于把自由曲面造型与可安装、可校核的机械接口结合起来。它既要求设计者关注外观轮廓的流畅性，也要求处理好薄壁刚度、孔位承载、内腔空间和装配边界之间的关系，对曲面类零件建模、文创装置结构设计以及异形外壳开发都具有较强的参考意义。
