工业绞车起重牵引装置结构设计

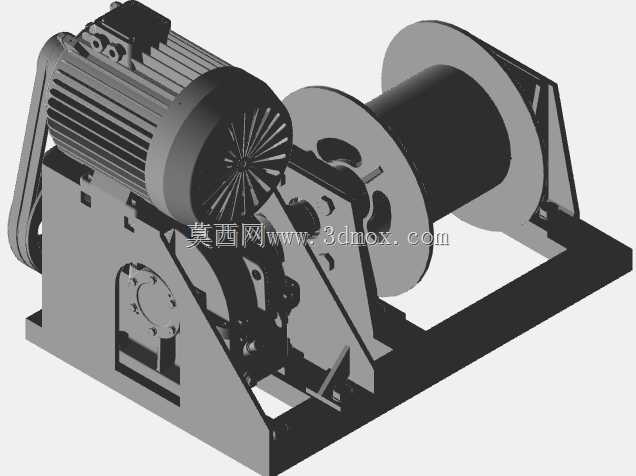

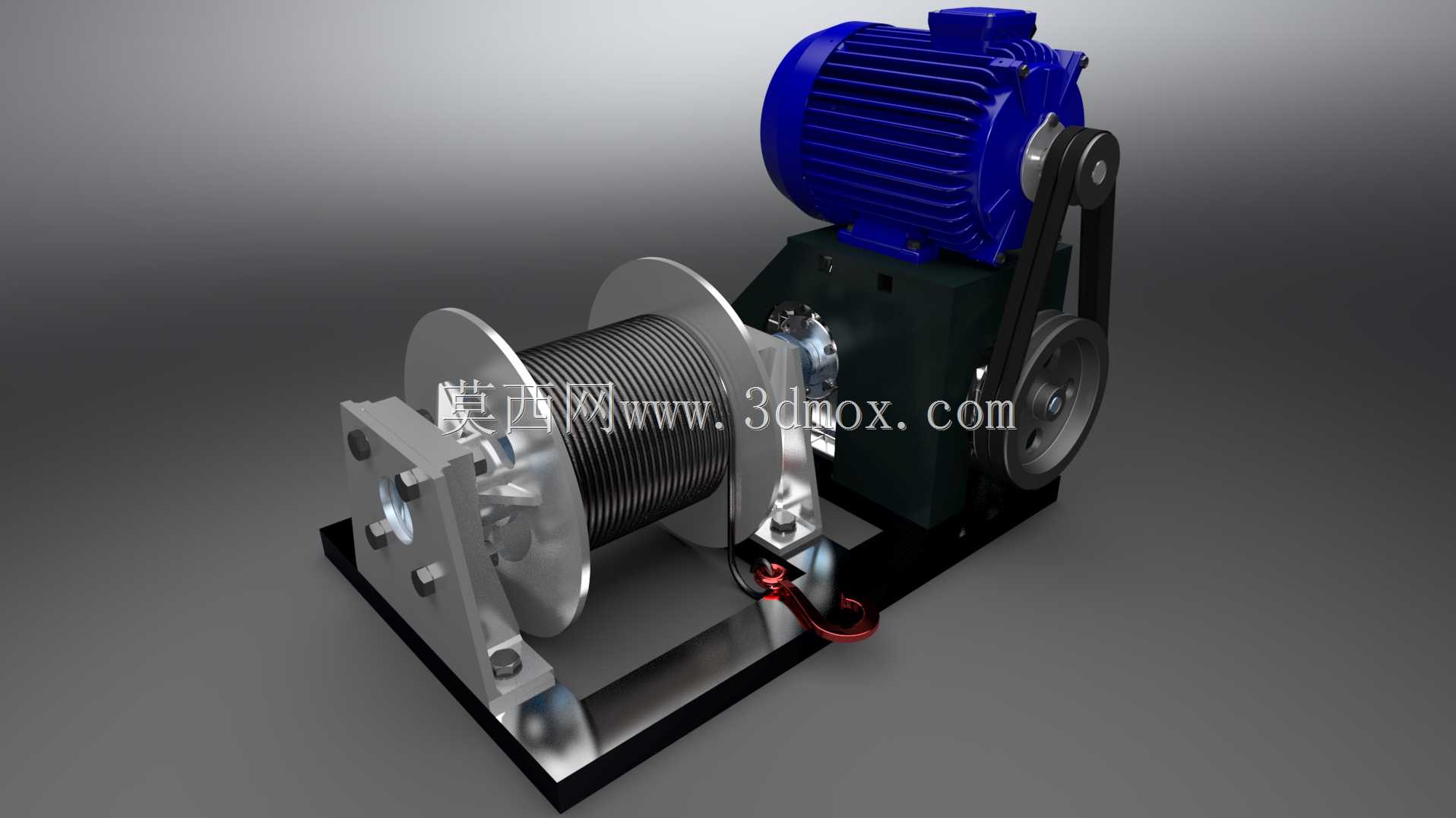

　　这套绞车起重牵引装置主要面向建筑工地物料垂直提升、仓储重型货物移位、船舶甲板设备牵引以及工业生产线定点拖拽等工况。整机采用卧式布置，核心由卷筒组件、减速传动单元、驱动电机、带轮传动机构、机架底座和安全制动部件构成，结构紧凑且承载路径清晰，适合在空间受限的作业区域内完成安装与运维。

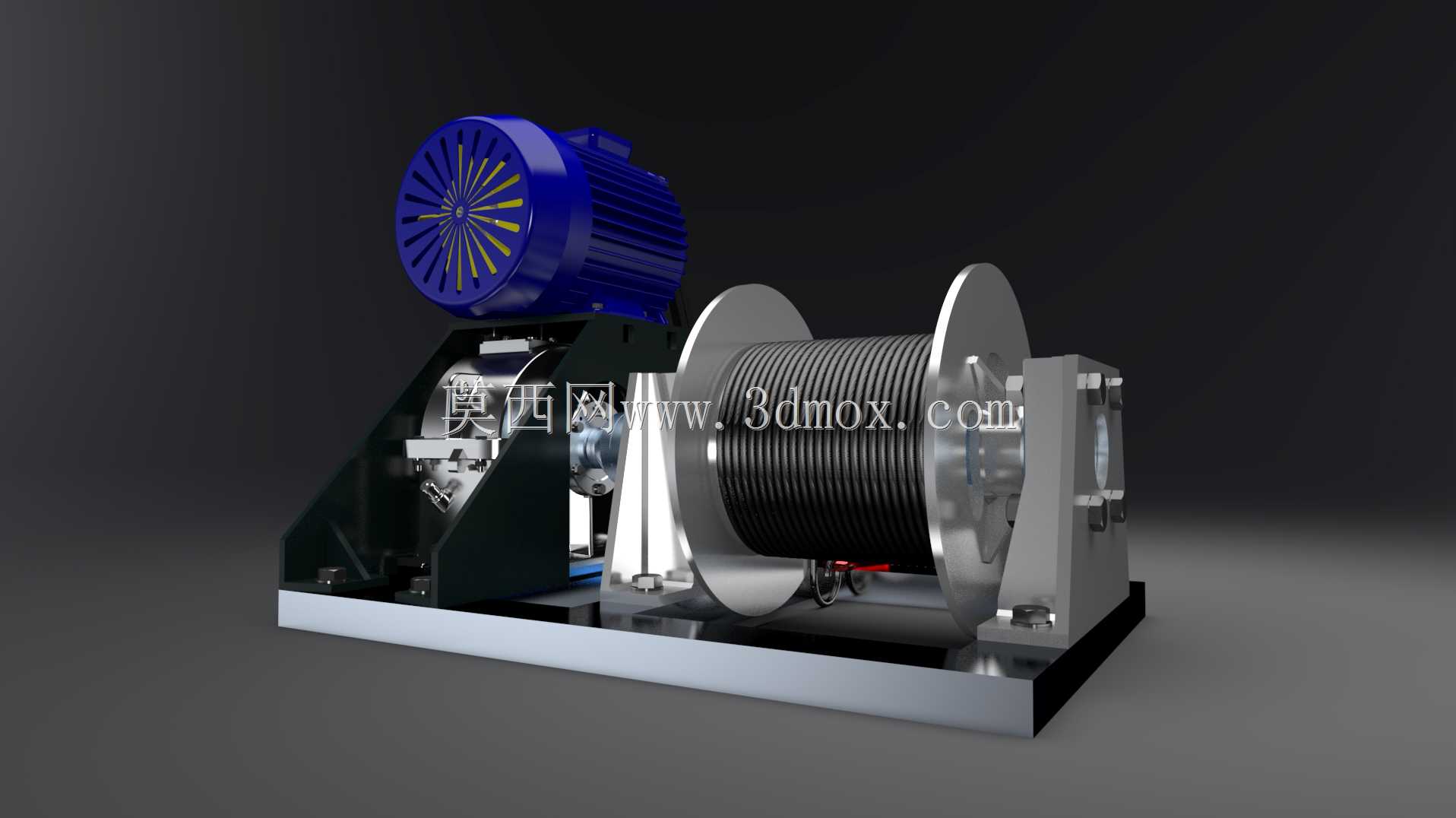

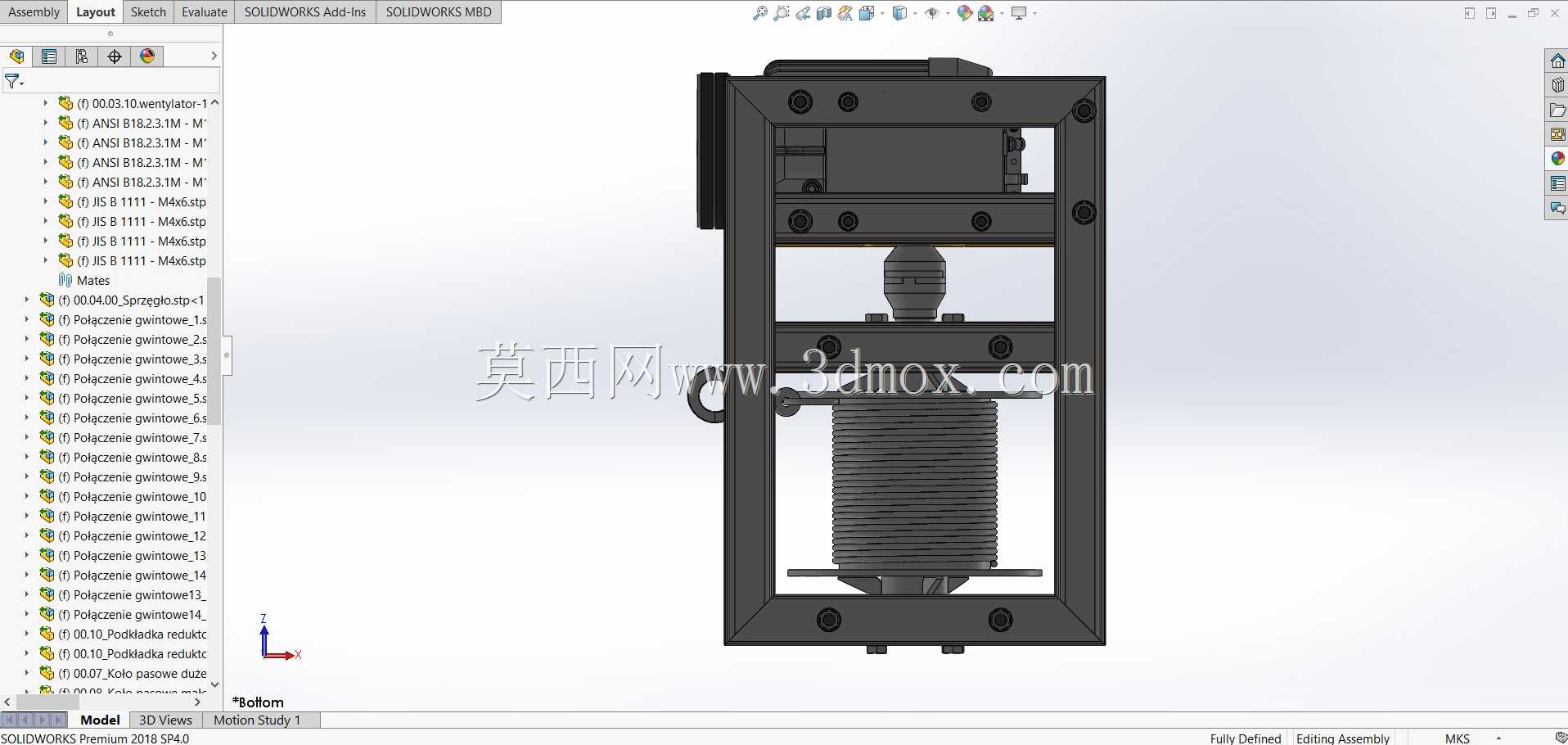

　　从实际用途来看，该装置通过卷筒缠绕钢丝绳实现重物的收放与牵引，可承担建筑施工中建材升降、仓库内重型工件转运、码头船舶系泊拖拽等任务。高负载设计思路贯穿整机：卷筒采用多绳槽筒体结构，绳槽排布均匀，能保证钢丝绳在多层缠绕时有序排列，减少乱绳、咬绳现象，延长钢丝绳使用寿命；卷筒两端设置挡绳盘，防止钢丝绳在大载荷牵引过程中脱出卷筒，提升作业可靠性。

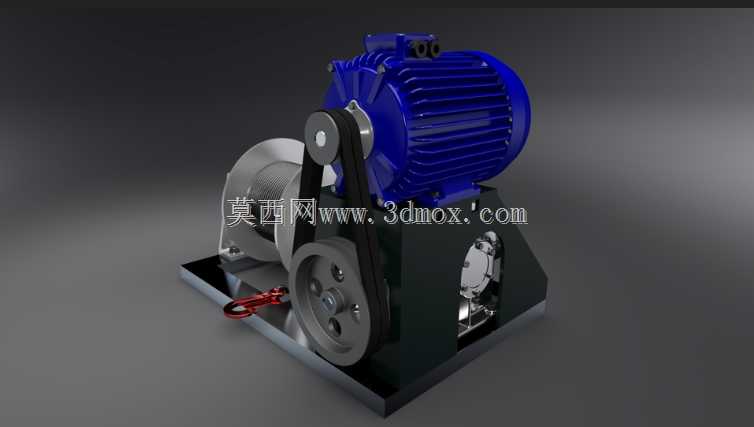

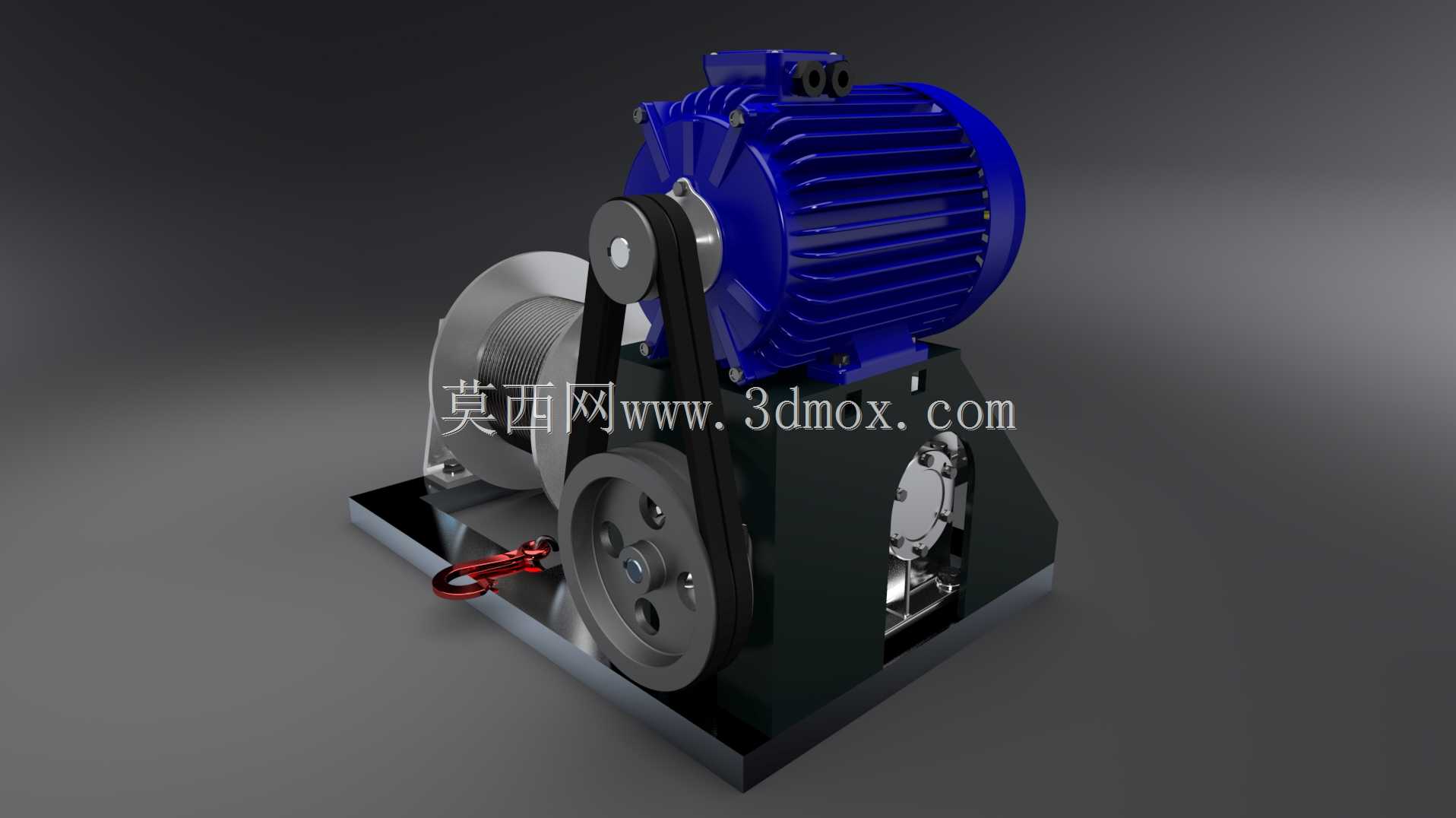

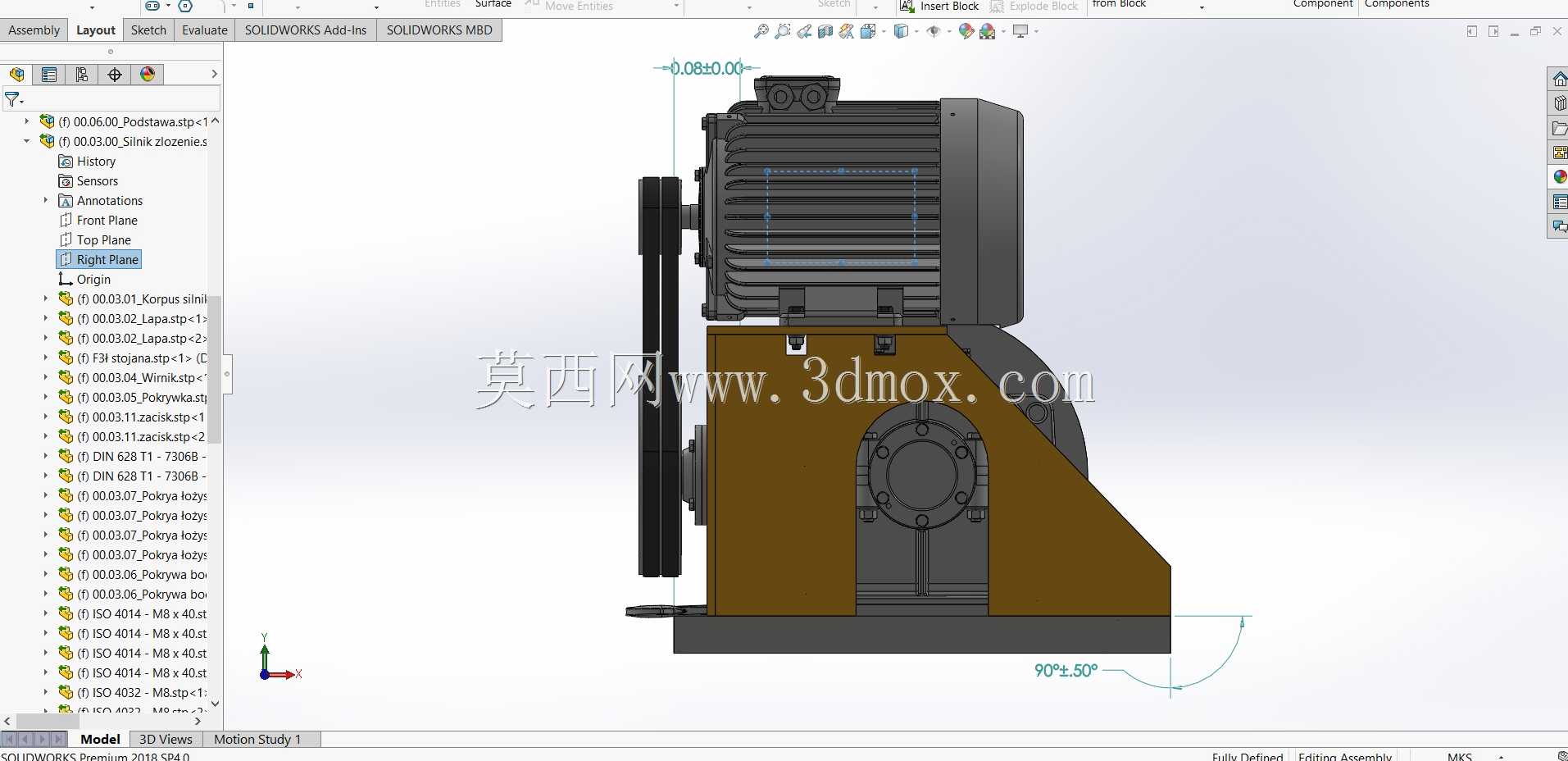

　　传动系统采用带传动与减速机构组合的方案，电机输出动力经带轮传递至减速单元，再驱动卷筒转动。带传动具备缓冲吸振特性，可在启动、制动瞬间削弱冲击载荷，保护电机与传动零件；减速机构则将电机高转速低扭矩输出转化为卷筒低转速大扭矩输出，满足重型重物平稳起升的需求。传动侧的大直径带轮与护罩配合，既保证传动比稳定，也能避免运行中异物卷入传动带，兼顾传动效率与现场安全。

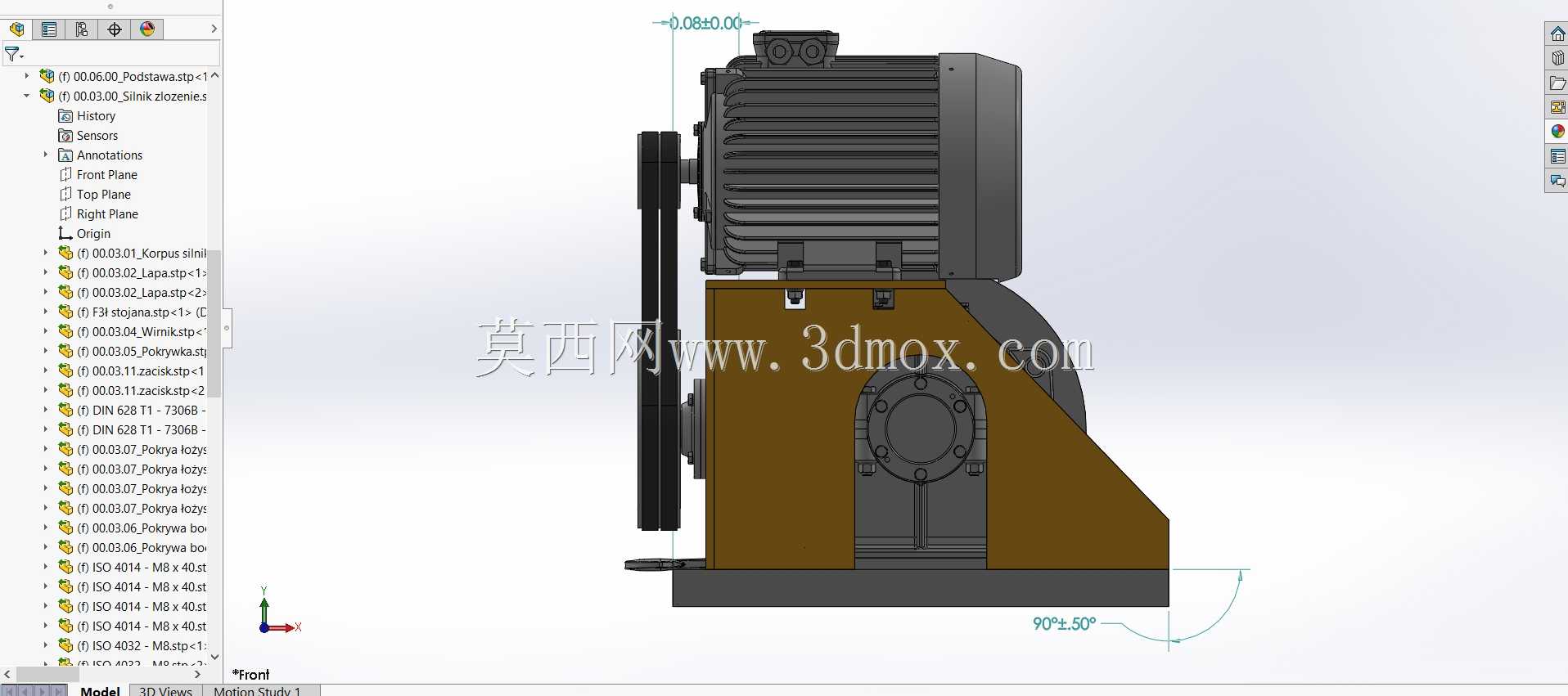

　　机架部分采用焊接框架式结构，主支撑腿与横向连梁形成封闭承载框架，卷筒、减速箱、电机均通过螺栓固定在机架安装面上，各部件同轴度在装配时可通过调整垫片进行校准。底座预留地脚安装孔，可直接固定在混凝土基础或钢制平台上，安装边界明确，现场布置时只需保证底座水平度与周边操作空间，即可完成整机就位。机架侧面设置的轴承座对卷筒转轴形成双支撑，减小转轴跨距与弯曲变形，使卷筒在满载荷运行时仍能保持回转平稳。

　　安全配置方面，装置在传动端集成制动轮结构，配合制动部件可在断电或紧急工况下快速锁止卷筒，防止重物下坠；整机布局将高速传动部件与卷筒工作区做了分区，操作人员在侧面控制位即可观察绳层缠绕状态，避免近距离接触运动部件。设计过程中对各支撑点受力做了简化校核：卷筒载荷通过转轴传递至两侧轴承座，再经机架纵梁传导至基础，传力路径短且刚度分配合理，能承受频繁启停带来的交变载荷。

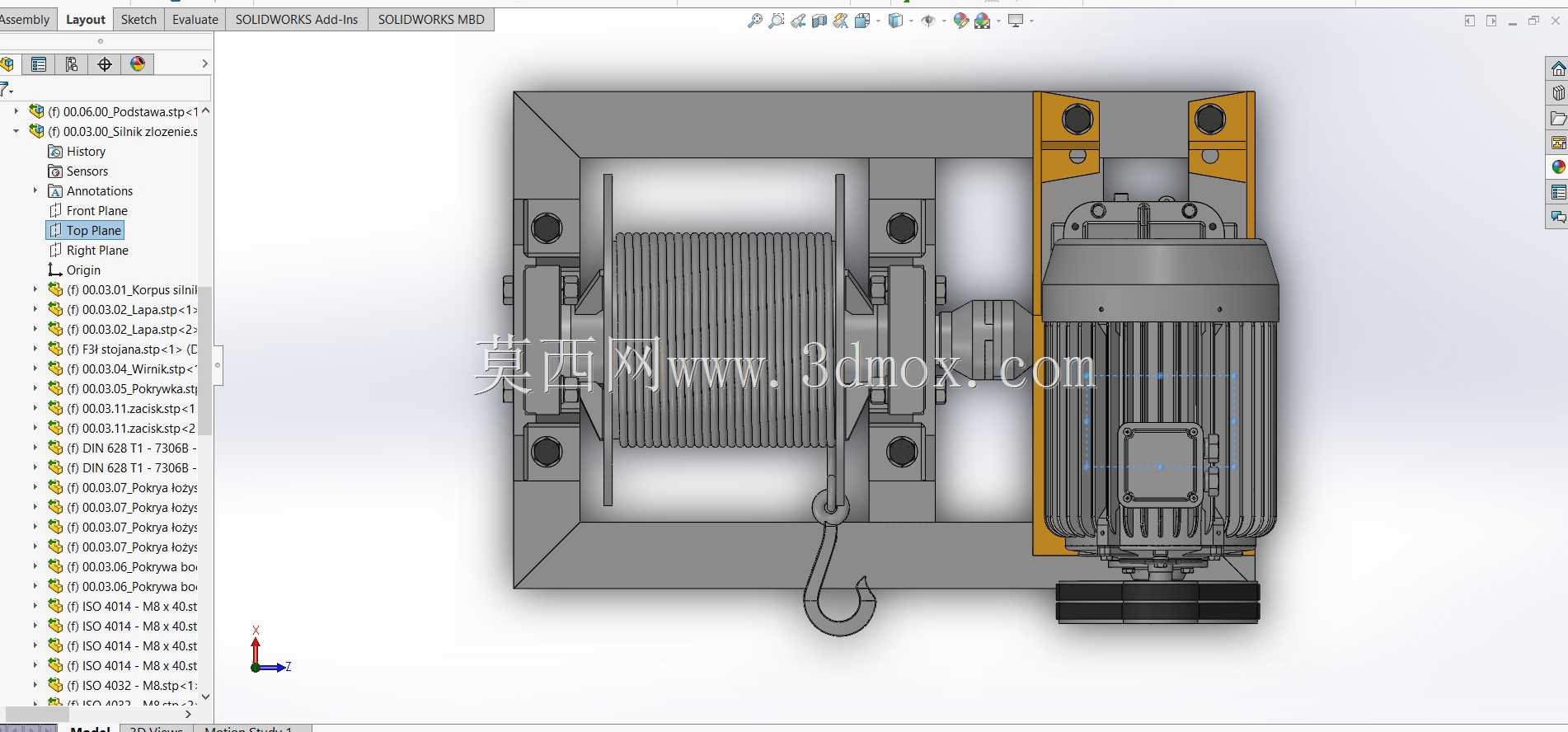

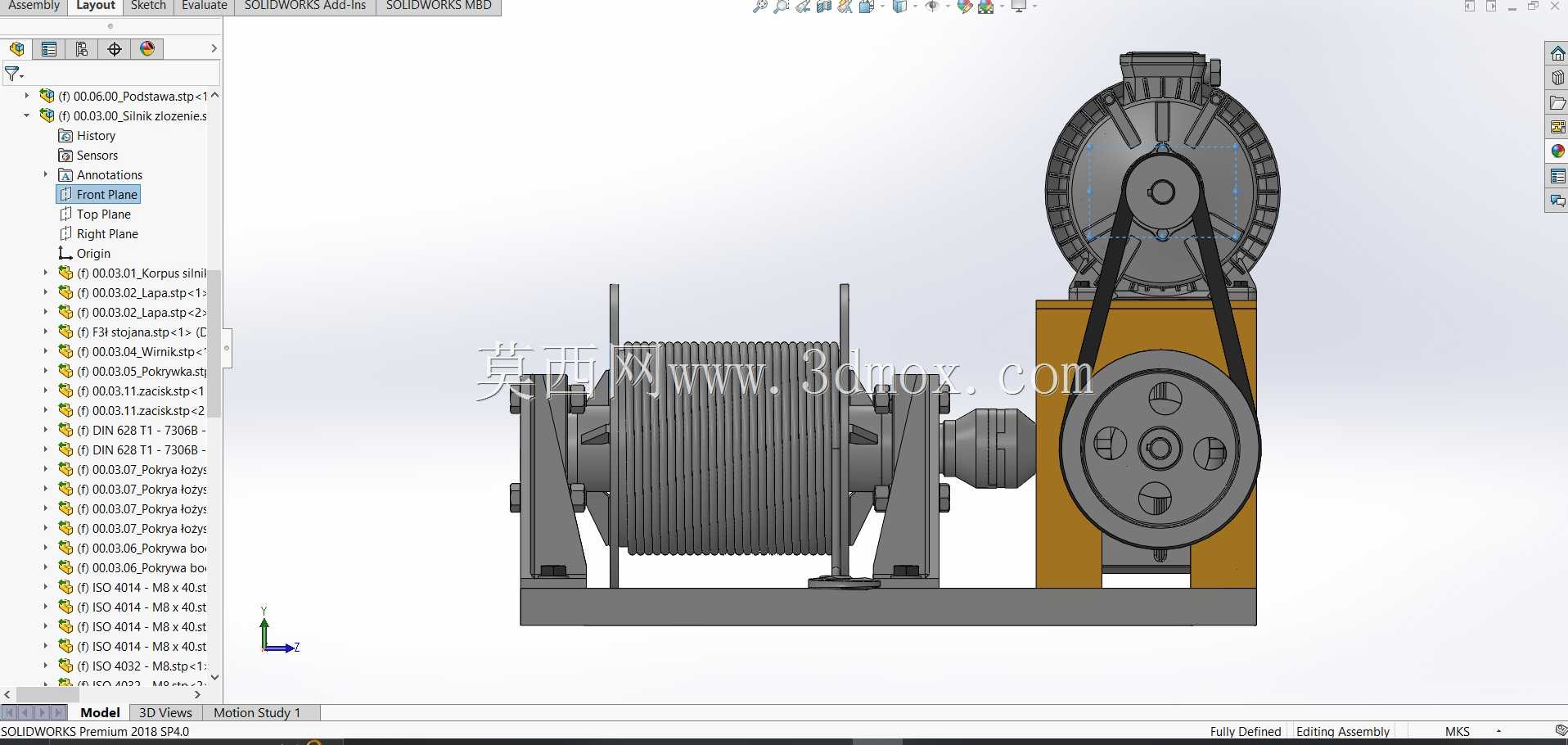

　　外形上整机呈长条形卧式结构，长度方向覆盖电机、传动机构与卷筒，宽度方向以机架外沿为最大边界，高度方向最高点为上部带轮护罩，安装时无需额外搭建高大支撑平台，适配车间、工地船舱等多种低矮作业空间。各零部件采用模块化拆分思路，卷筒、减速单元、电机均可独立拆卸，后期更换绳筒、维护传动带或检修制动部件时，无需整体拆解机架，降低了现场运维难度。整体结构在保证起重牵引能力的前提下，兼顾了运行平稳性、操作安全性与安装维护便利性，能够为工业重载提升拖拽场景提供可靠的机械执行方案。
