高空作业载人升降吊篮施工平台

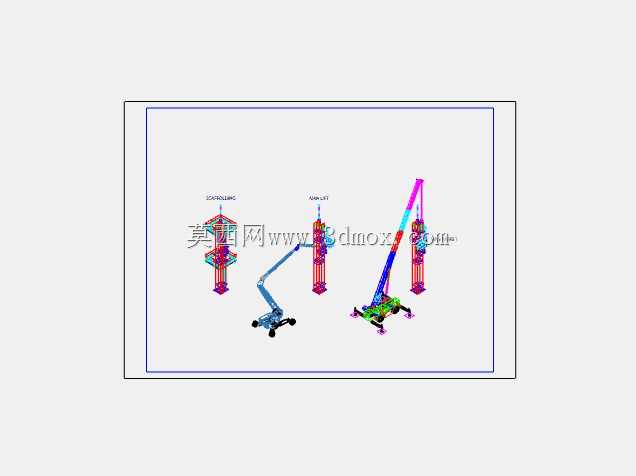

　　这套三维结构围绕建筑外立面高空作业的实际工况展开，核心由两组直立脚手架塔架、一台曲臂式升降作业车以及一台直臂伸缩式升降设备构成，整体呈现的是载人吊篮与垂直输送电梯在施工场景中的布置关系。从现场使用角度看，塔架承担着导轨与承载附着的双重作用，吊篮沿塔架立面上下运行，作业人员站在篮体内完成外墙砌筑、幕墙安装、保温涂装、管道敷设以及后期检修维护等任务；而曲臂与直臂设备则负责在塔架之间灵活转位，把人员和小型工器具送到塔架难以覆盖的悬挑部位。

　　塔架部分采用模块化立杆加横杆的格构式思路，立杆沿高度方向分段接长，水平横杆与斜撑按步距交叉布置，形成稳定的空间桁架。这种结构的好处在于单根杆件受力明确，轴向传力路径短，风载和施工偏载能够通过斜撑迅速分散到基础。建模时需要重点控制立杆的对接同轴度、横杆与立杆扣件的连接位置，以及附着连墙件的预留间距。塔架底部要落在硬化平整的作业面上，并设置可调底座来吸收地面标高误差，避免首步架体出现附加弯矩。篮体与塔架之间通过导向滚轮贴合立杆，运行时滚轮约束水平自由度，只保留竖直方向的升降，这样既能防止吊篮晃动，又能在风荷载作用下把水平力传回塔架。

　　曲臂式作业车采用多节臂铰接串联的形式，臂与臂之间由回转铰点和变幅油缸连接，能够实现折叠收拢与多关节展开。底座部分集成了行走轮组、转向机构和可展开的支腿，作业时支腿外伸并撑地，扩大支撑多边形，降低整车重心带来的倾覆风险。臂端工作篮带有独立调平机构，在臂架变幅过程中通过液压连杆或油缸联动保持篮底水平，保证人员站立姿态稳定。直臂式设备则偏向于大高度、大半径的输送需求，伸缩臂采用套筒式截面，内部由伸缩油缸带动各节臂顺序伸出，臂端同样配置吊篮和调平结构，适合在塔架外侧进行远距离点对点作业。

　　从外形尺寸与安装边界来看，两组塔架之间预留了足够的设备通行和回转空间，曲臂车在收拢状态下宽度较窄，能够通过施工场地的临时通道；展开支腿后，横向占地明显增大，建模时需要把支腿全伸状态的外轮廓一并表达，用于校核场地布置。直臂设备在臂架完全起臂、伸臂时会形成较大的高空作业包络，三维装配中应重点检查臂架与塔架横杆、附着杆以及篮体导向结构之间的最小间隙，防止变幅和回转过程中发生干涉。吊篮的长宽尺寸按一至两名作业人员加小型工具配置，护栏高度、踢脚板和开门方向都按照高空载人设备的安全习惯布置，篮体与臂端通过回转支承连接，可在一定范围内旋转对位。

　　设计思路上，整套模型把固定垂直通道与移动灵活臂架组合在一起：塔架电梯负责高频次、固定路线的人员上下输送，曲臂和直臂设备负责弥补固定塔架覆盖不到的作业面。结构建模时对铰点、油缸安装座、轮组、支腿盘、导向滚轮和扣件节点都做了实体表达，便于在选型阶段核对运动轨迹、支撑跨距和作业半径。对于从事结构设计和设备选型的工程师而言，这种装配可以直接用来推演施工场地平面布置、塔架附着间距、臂架避让路径以及吊篮与建筑外立面的相对距离，从而在方案阶段就把高空作业的稳定性、可达性和安全边界梳理清楚。
