涡轮增压V6汽车发动机总成结构

　　这套V型六缸涡轮增压动力总成的三维结构，在整车动力舱布置、动力性能匹配以及教学演示场景中都有明确的落地价值。从实际装车维度来看，V6布局的缸体采用两列气缸夹角排布，相比直列六缸结构大幅缩短了轴向长度，能够在前置后驱或者四驱车型的机舱内预留出更多空间给散热系统、进排气附件以及悬架塔顶结构，双涡轮增压器分别对应两侧气缸列布置，缩短了排气歧管到涡轮叶轮的管路长度，有效降低排气脉冲损耗，提升低转速区间的涡轮响应速度，这也是当前高性能乘用车辆、轻型越野装备以及小型特种作业车辆常用的动力构型。

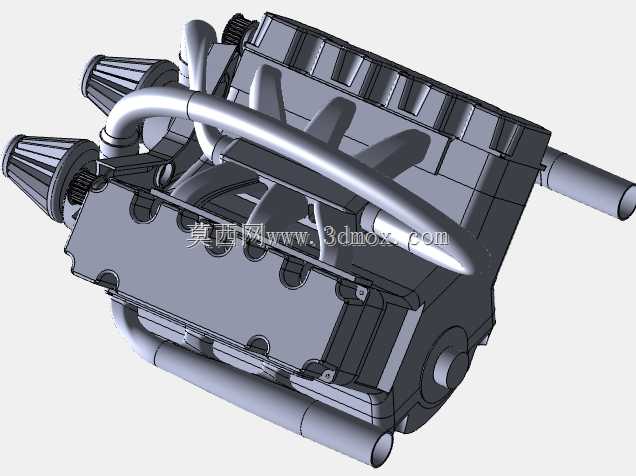

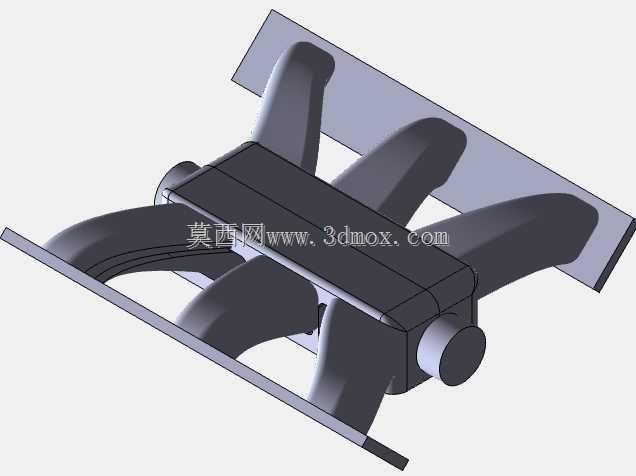

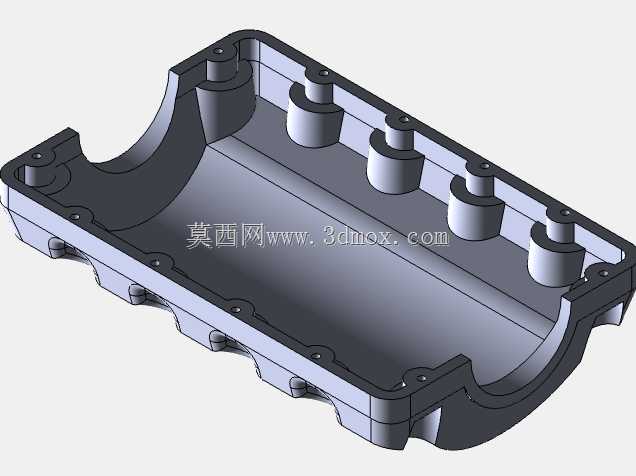

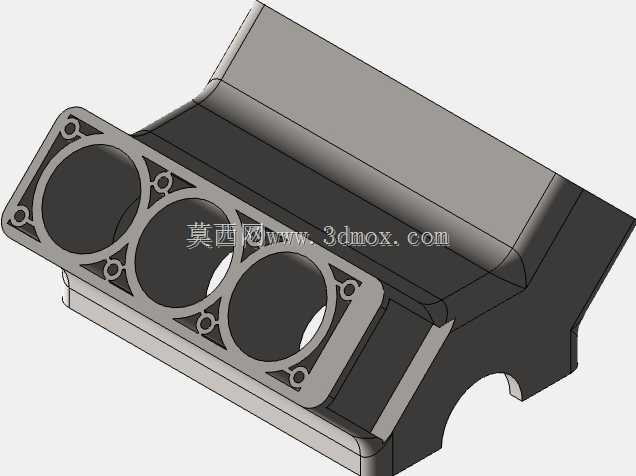

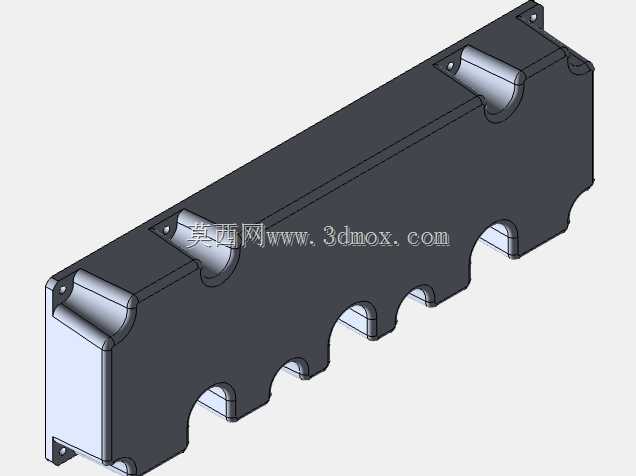

　　在结构设计思路上，整个总成先以缸体作为核心承载基准，曲轴沿V型夹角的中心轴线布置，两侧缸盖分别安装配气机构、进气歧管与排气歧管，涡轮增压器的安装支座直接集成在缸体侧面的加强凸台上，避免增压器工作时的高频振动通过薄支架传递引发共振疲劳。外部横跨的进气总管采用大截面圆弧过渡造型，一方面减少进气气流的沿程阻力，让稳压后的新鲜空气能够均匀分配到六个气缸的进气道内，另一方面管路的走向避开了缸盖上方的气门室罩盖维护空间，在后续检修火花塞、喷油嘴以及气门密封件时，不需要拆解整个进气总管就能完成常规保养作业。油底壳布置在缸体最下方，采用深腔造型保证车辆在大角度倾斜、急加速急减速工况下，机油泵的吸油口始终能够浸没在机油液面以下，避免出现润滑系统吸空引发的轴瓦拉伤故障。

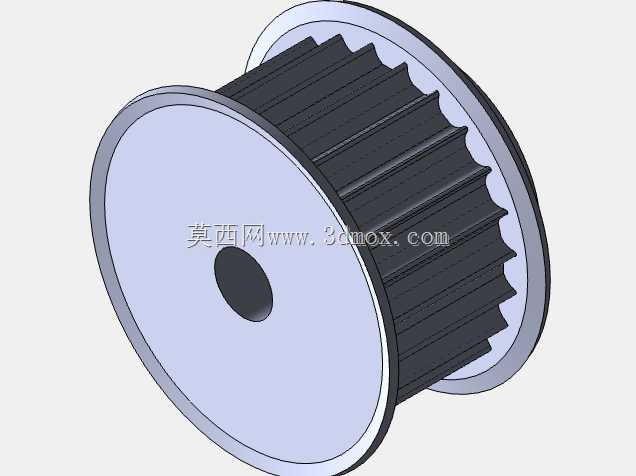

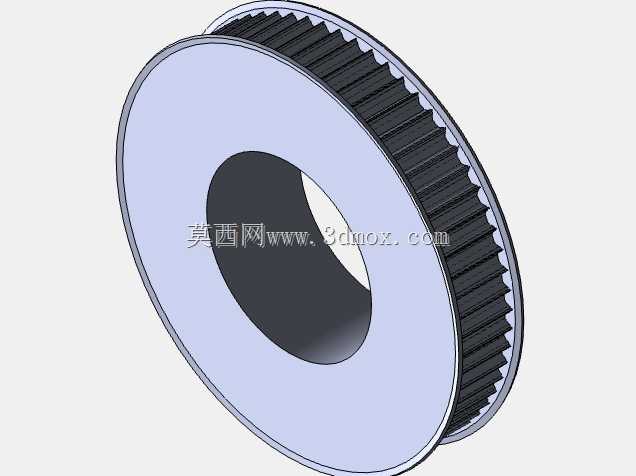

　　从安装边界来看，整个动力总成的最外侧轮廓由两侧涡轮的压气机出口、前端附件驱动轮以及后端变速箱连接法兰共同限定，在整车总布置阶段需要预留出足够的间隙：涡轮外壳工作时表面温度极高，周边的线束、橡胶管路以及塑料饰板都要保持足够的热安全距离，进气中冷器的连接管路可以顺着车头散热模块的方向延伸，利用行车迎面气流完成压缩空气的冷却，降低进气温度提升充量系数。缸体两侧的安装悬置点位布置在曲轴中心线附近的刚度最强区域，能够把动力工作时的往复惯性力、扭矩反转力矩均匀传递到车架悬置支架上，减少怠速工况下的方向盘抖动与车厢内共鸣噪音。

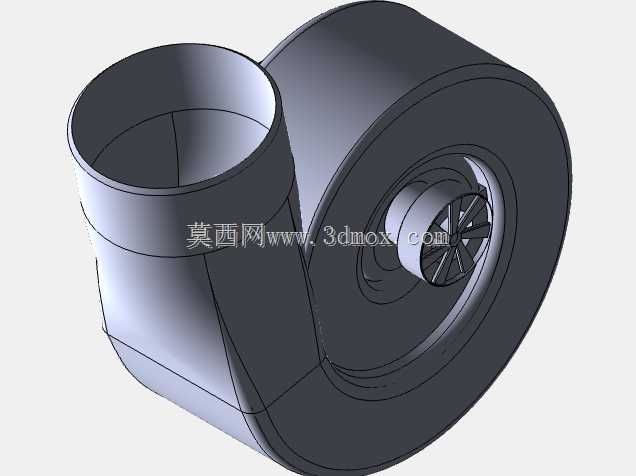

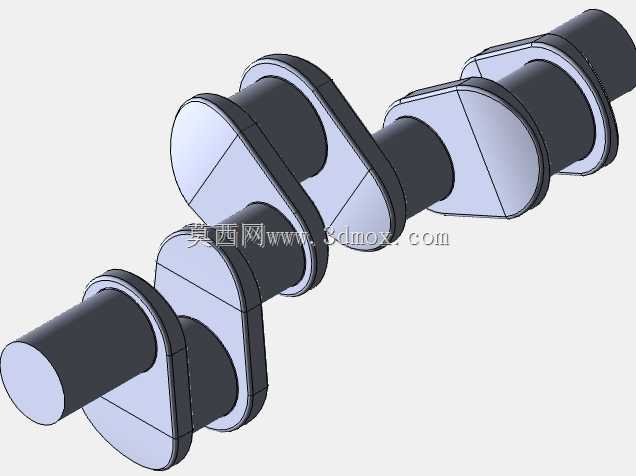

　　功能特性层面，这套总成把曲柄连杆机构、配气机构、增压系统、润滑冷却回路的相对位置完全还原，活塞在气缸内的往复运动通过连杆转化为曲轴的旋转扭矩，排气冲程排出的高温高压废气驱动涡轮叶轮旋转，同轴带动压气机叶轮压缩进入气缸的新鲜空气，让每个工作循环能够喷入更多燃油完成做功，在同等排量下大幅提升输出功率与扭矩储备。建模过程中所有配合面的位置都按照实际装配逻辑对齐，缸盖与缸体的结合面、歧管的安装法兰、涡轮的密封对接面都保留了正确的贴合关系，运动部件之间预留了合理的工作间隙，既不会出现静态干涉，也能模拟曲轴转动时活塞、连杆、气门在各自行程内的运动轨迹，方便在设计阶段提前排查气门碰活塞、管路与运动件剐蹭这类隐性问题。对于结构设计人员来说，这套完整的总成结构可以直接作为动力舱硬点布置的参考基准，核对机舱内部各系统的空间分配；对于教学与选型场景，也能清晰展示V型增压发动机的整体布局逻辑，把分散的零部件功能整合到完整的动力装置语境中理解。
