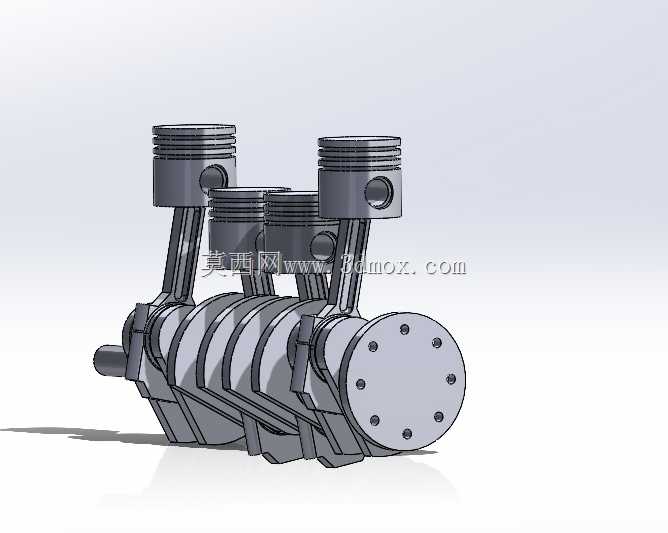

直列四缸内燃机曲柄活塞总成

　　这套直列四缸内燃机核心运动机构，完整还原了往复式活塞发动机将燃料燃烧热能转化为旋转机械能的全部关键传动部件，是乘用车、小型工程机械、农用动力设备里应用最广泛的四冲程动力单元核心结构。从整机装配边界来看，整套机构沿曲轴轴向依次排布四个曲柄销，相邻曲拐按照四缸机经典的1-3-4-2点火相位错开180度布置，曲轴两端预留有前端皮带轮安装法兰与后端飞轮连接定位面，轴向总长度适配主流1.5升到2.0升排量民用内燃机的缸体内部安装空间，径向方向活塞运行到上止点时，活塞顶面与曲轴主轴颈中心的距离对应常规汽油机的压缩比设计区间，整套运动件全部被约束在缸体曲轴箱与气缸筒围成的腔体内，外围不需要额外超出缸体轮廓的安装支座。

　　实际装机运行时，四个活塞分别在对应气缸套内做高速往复直线运动，燃烧膨胀冲程里燃气作用在活塞顶面的推力，通过活塞销传递给连杆，连杆再把直线方向的交变载荷转化为绕曲轴主轴颈旋转的扭矩输出。建模过程中每一处配合关系都严格按照实机装配逻辑搭建：活塞头部预留了三道环槽，分别对应两道气环与一道油环的安装位置，气环负责密封燃烧腔的高压燃气，避免窜气进入曲轴箱，油环则在活塞下行时刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。活塞裙部做成微椭圆的型面，补偿热态下铝合金活塞受热膨胀的变形量，避免冷态敲缸、热态拉缸的故障。连杆采用分体式大头结构，连杆盖通过两根高强度螺栓与杆身把合，剖分面加工成定位锯齿结构，保证大头孔在反复交变载荷下不会出现错位，小头端压入青铜衬套与活塞销形成浮动连接，工作时活塞销可以同时在活塞销座孔和连杆小头衬套内小幅转动，让磨损均匀分布。

　　曲轴部分采用整体锻造式结构，四道主轴颈分别支撑在缸体主轴承座上，每两个相邻主轴颈之间布置一个曲柄销，曲柄臂下方集成了平衡重块，用来抵消活塞连杆往复运动与曲轴旋转产生的一阶、二阶惯性力，让整机在常用转速区间的振动幅度控制在合理范围。曲轴输出端的法兰盘上加工了一圈螺栓孔，用来固定飞轮总成，飞轮的转动惯量可以储存做功冲程的能量，带动活塞顺利越过排气、进气、压缩三个非做功冲程，让曲轴输出的转速波动大幅降低。前端轴颈预留了正时齿轮、驱动皮带轮的安装位，用来驱动配气机构、水泵、发电机这类附属部件。

　　在结构设计校核阶段，这套数模可以直接用来做运动干涉检查：拖动曲轴旋转一周，就能验证活塞在全行程内不会和气门、缸盖发生碰撞，连杆在摆动过程中不会和缸体曲轴箱的内壁发生剐蹭，所有运动部件的运动包络都处于预留的安全间隙之内。针对不同的应用场景，只需要调整活塞行程、曲柄半径、连杆长度这几个核心参数，就能衍生出不同排量、不同动力特性的变型产品：面向家用乘用车的版本会适当降低活塞平均速度，提升高转速运转的平顺性；面向小型工程机械的版本则会加大曲柄半径，提升低转速区间的输出扭矩，满足重载工况下的动力需求。整套模型把内燃机最核心的曲柄连杆机构的装配关系、运动逻辑完全具象化，既可以作为新机型研发阶段的结构验证载体，也能用来拆解展示动力输出的完整机械原理，帮助设计人员理清各零件之间的配合公差、载荷传递路径，在方案设计阶段就排除装配干涉、运动死点这类低级问题，缩短后续样机试制的迭代周期。
