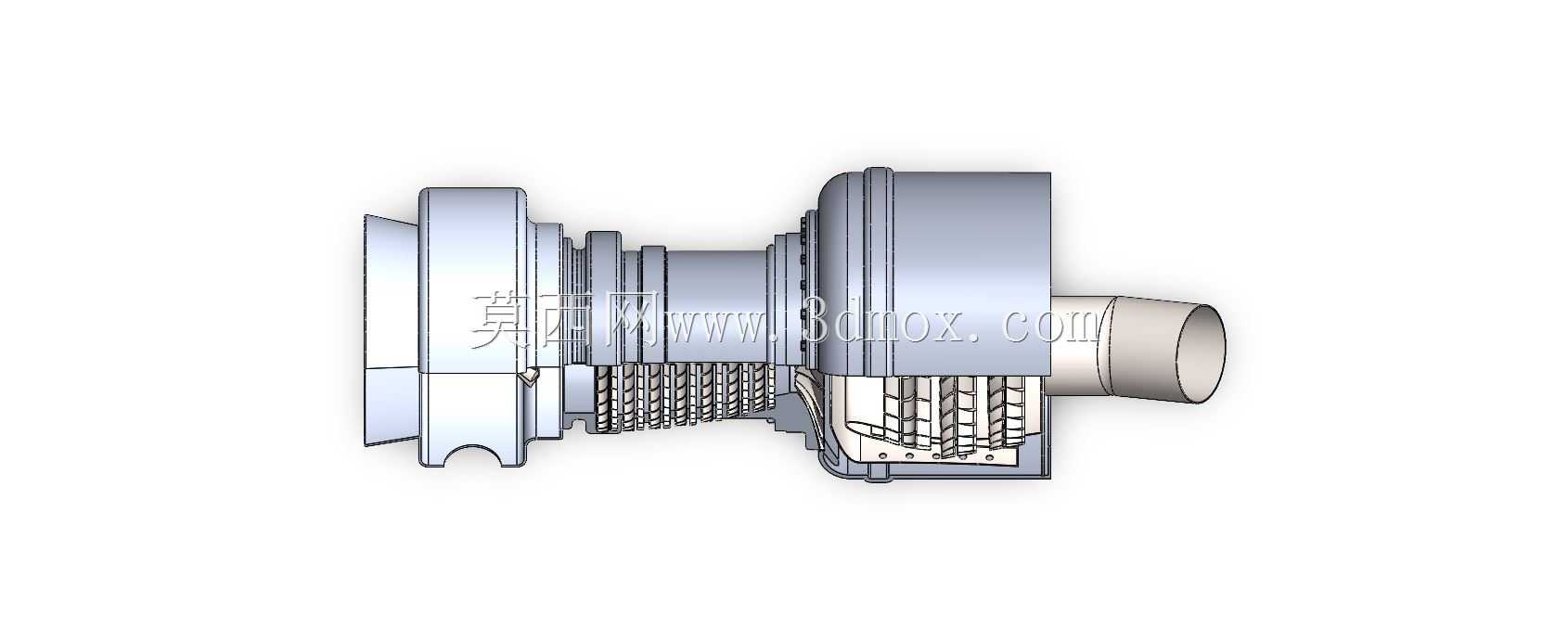

燃气轮机内部剖面结构三维数模

　　这套数模以全剖视方式呈现燃气轮机从进气端到排气端的完整内部构造，适合在动力装备结构教学、机组方案评审、维修培训和关键部件干涉检查中使用。模型把多级轴流压气机、环形燃烧室、透平级、转子轴系、机匣、扩压段和排气蜗壳放在同一装配关系中，能够直观看到气流经过压缩、燃烧、膨胀做功的连续路径。

　　现场应用上，这类结构常见于分布式能源、油气管道增压、舰船动力、应急发电以及工业拖动场景。设备运行时，空气由进气机匣进入，经过逐级压气机叶片提升压力；压气机后的高压空气进入燃烧室，与燃料混合并形成高温燃气；高温燃气随后推动透平叶片旋转，透平一方面带动同轴压气机工作，另一方面通过输出端向外提供轴功率。理解这条气动与机械耦合链路，对选型布置、管路接口预留和检修空间规划都很关键。

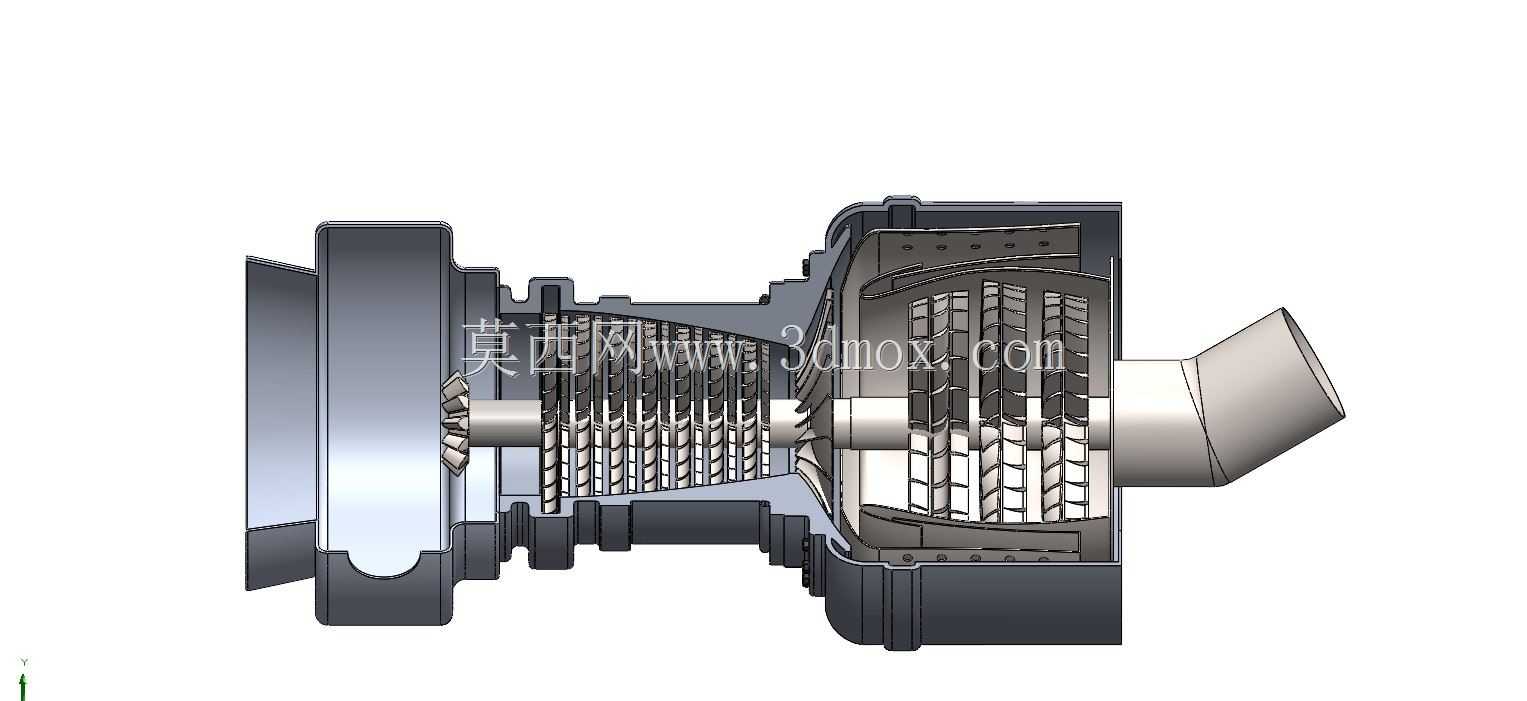

　　从结构设计角度看，模型重点表达了转子与静子之间的层级关系。压气机部分采用多级叶栅布置，叶片沿轴向逐级变化，轮毂和流道轮廓随压缩过程收窄；燃烧室区域保留了火焰筒、过渡段和外围机匣的相对位置，便于观察燃烧组织与热端部件边界；透平段则体现动叶、静叶、轮盘和支承结构的装配逻辑。剖面状态下，轴系贯穿整机，轴承、密封、法兰和连接环的位置关系清晰，可用于检查装配顺序、拆装路径以及相邻零件是否存在空间冲突。

　　外形与安装边界方面，数模呈现出典型的轴向长筒形主机结构，前端为进气与支承区域，中段直径较大，容纳压气机和燃烧室，后部通过扩压、排气结构向外连接。实际布置时，不能只关注主机本体长度，还应在进气侧预留滤芯、管道或弯头空间，在排气侧预留膨胀节、消声器和烟道距离；底部支承点需要结合机匣刚度、热膨胀方向和对中要求确定。若用于发电机组，还需校核输出端与发电机、联轴器、底座以及润滑油管路的相对位置；若用于机械拖动，则要关注负载轴高、扭转振动和检修吊装半径。

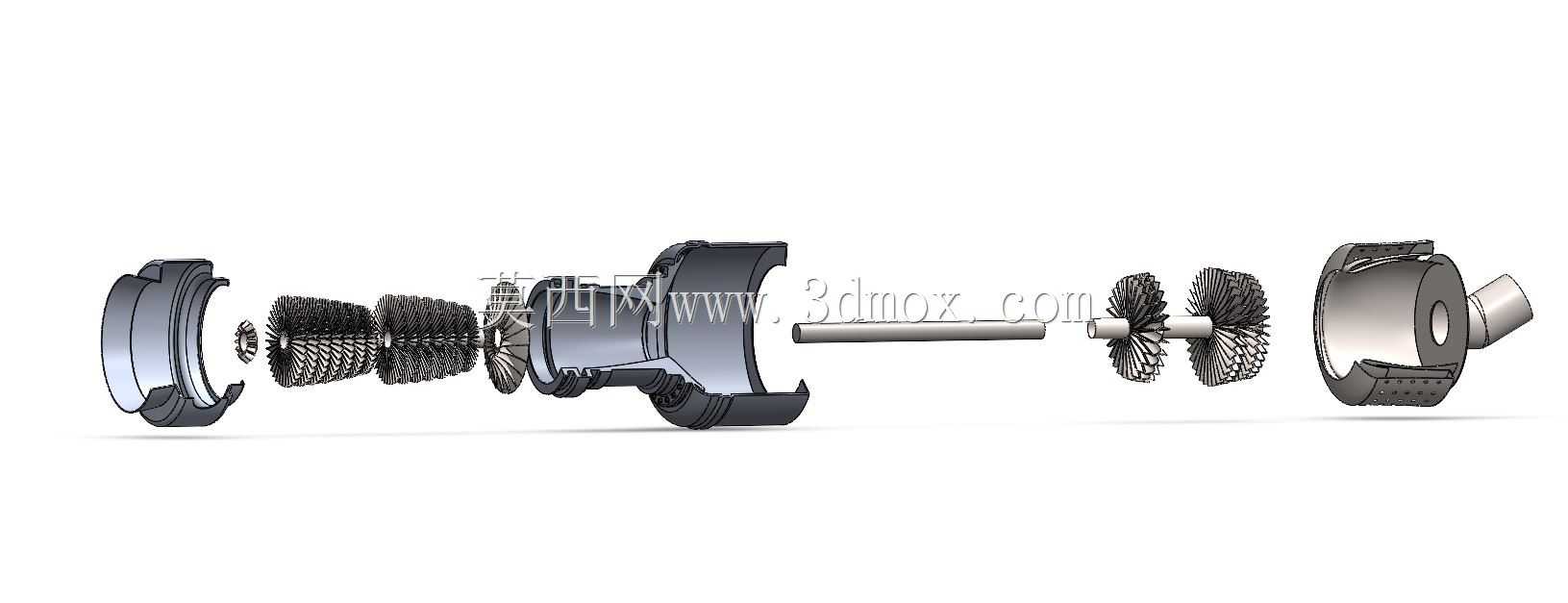

　　建模思路上，剖面结构没有把外壳作为孤立零件处理，而是围绕气流通道和转子轴线组织整机。机匣分段便于表达加工、装配和维护分界；叶片、轮盘、轴段和燃烧室零件之间保留合理层级，能够反映真实设备中“气动流道—承力结构—热端部件”相互约束的特点。对于三维设计人员，这种数模可作为复杂旋转机械装配参考：先确定主轴中心线和各级轴向站位，再建立流道轮廓，随后细化叶片、轮盘、静叶环、燃烧室外壳和排气结构，最后补充螺栓、法兰、支承和检修开口。

　　在工程沟通中，完整剖面比单纯外观模型更有价值。它能让结构、工艺、安装和运维人员同时看到内部零件的层级，减少仅凭二维剖面图纸理解装配关系时的偏差。用于培训时，可以围绕压气机喘振边界、热端部件冷却、转子对中、轴承支承刚度和燃烧室检修等主题展开；用于设计评审时，则可重点核查大直径机匣的吊装方式、热膨胀补偿、管路避让以及现场更换火焰筒或透平叶片时所需的操作空间。
