直列三缸内燃机曲柄连杆运动机构

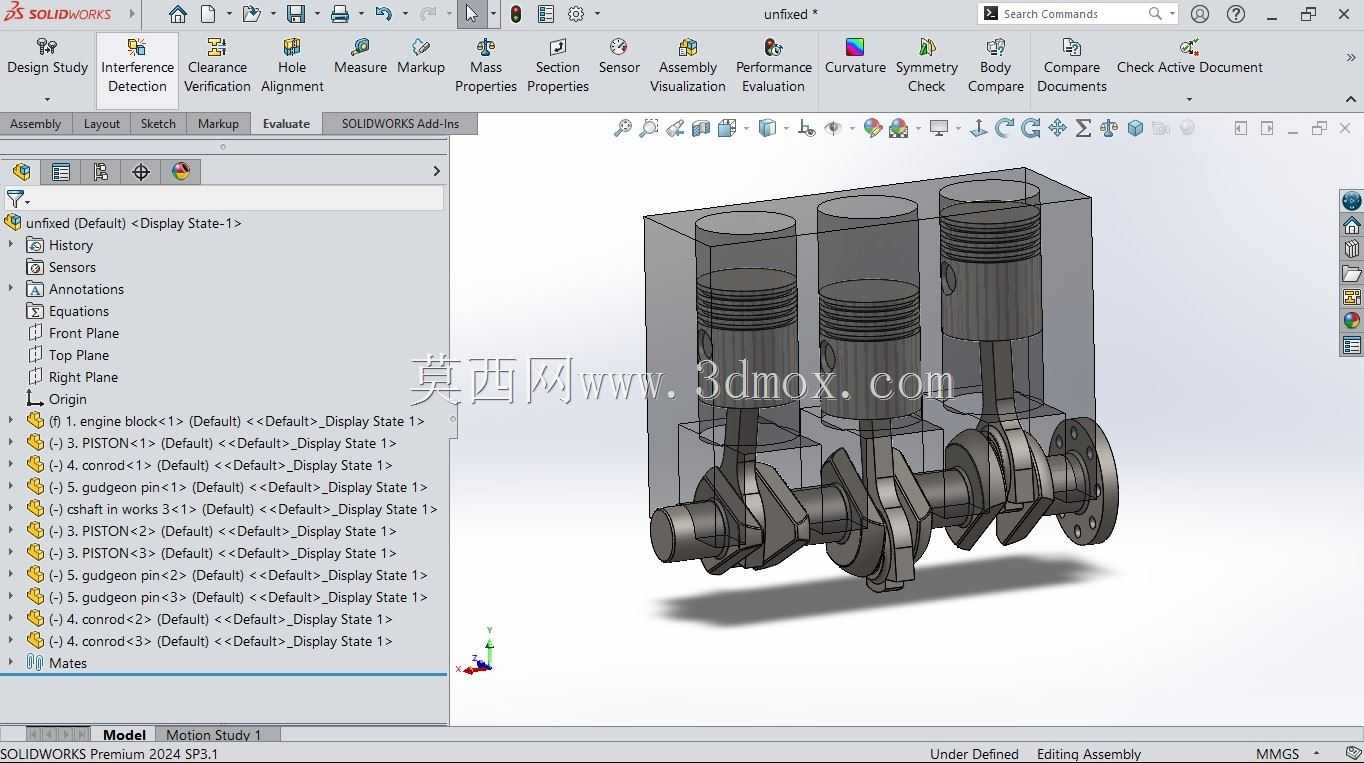

　　这套直列三缸动力核心的三维结构，把内燃机里最容易被新手忽略的配气与动力传递逻辑完整摊开在装配空间里。做小型工程机械动力选型、教学演示台架搭建或者非道路小型设备动力方案校核时，这类结构的参考价值远不止看个外形：三缸沿缸体轴线一字排开的布局，在0.8L到1.5L排量区间的小型通用动力里非常常见，兼顾了整机长度控制和运转平顺性，比同排量双缸的二阶振动更小，又比四缸布局缩短了近四分之一的轴向安装尺寸，很适合塞进小型发电机组、微型农用机械、轻型非道路作业车的紧凑机舱里。

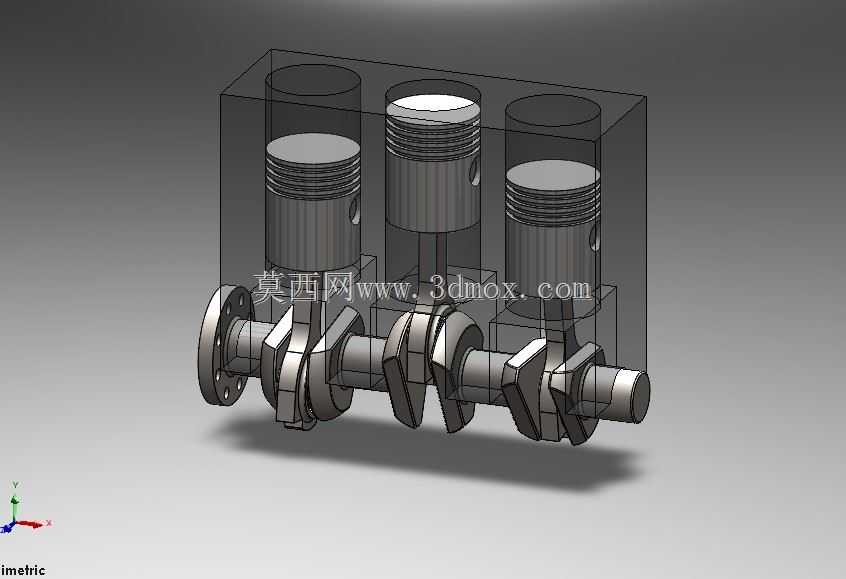

　　从结构设计的底层逻辑来看，整套机构没有多余的装饰性特征，所有零件的形态完全服务于运动传递：三个活塞分别在独立的气缸套内做往复直线运动，活塞环槽的分层结构直接对应气环密封、油环刮油的实际功能，活塞销座的加强筋顺着做功时的冲击力方向延伸，避免高频交变载荷下销座出现应力开裂。下方的曲轴是整套机构的设计核心，三个曲柄销按照120度相位角错开布置，这个相位选择不是随意定的：三缸机每转两圈完成三次做功，120度的间隔能让做功冲程均匀分布在曲轴旋转周期里，抵消大部分一阶和二阶往复惯性力，剩下的不平衡力矩靠曲轴两端的平衡重抵消，模型里曲轴扇形体的平衡重轮廓，就是按照活塞连杆组往复质量换算出来的配重形状，每一块的厚度和偏心距都对应实际动平衡的计算结果。

　　实际装配边界上，这套直列布局的安装基准非常清晰：缸体下平面和曲轴箱的结合面是整个动力总成的主安装基准，曲轴两端的主轴颈同轴度必须控制在0.02mm以内，否则高速运转时会出现轴颈偏磨、机体异常振动的问题。三个气缸的中心距在设计时要同时留出气缸壁的冷却水道空间、连杆摆动的避让间隙，还要给缸盖螺栓预留足够的排布位置，中心距过小会导致水套壁厚不足、机体刚性下降，过大则会拉长整机长度，违背三缸布局紧凑的初衷。连杆大头采用剖分式结构，和曲柄销配合的轴瓦间隙要控制在0.03到0.08mm之间，模型里连杆大头的结合面定位齿、螺栓孔的沉台结构，都完全还原了实际装配时的工艺要求，拆解后可以直观看到活塞从上止点到下止点的全行程里，连杆的摆动角度不会和气缸套内壁发生干涉。

　　在工程应用场景里，这类运动机构模型常用来做两个方向的验证：一是教学演示，把内燃机四个冲程里活塞、曲轴的联动关系动态展示出来，比二维原理图更容易让初学者理解往复运动如何转化为旋转扭矩；二是新动力开发的前期干涉校核，在三维环境里模拟曲轴从0转到720度的全周期运动，检查活塞在下止点时会不会碰曲轴平衡重、连杆在最大摆角时会不会和缸体侧壁摩擦，提前把布局阶段的硬干涉排除掉，省去后续做物理样机时反复改模的成本。外形尺寸层面，同规格的三缸曲柄连杆总成，轴向长度通常控制在350mm到450mm区间，缸体高度方向从曲轴主轴颈中心到缸盖安装面的距离大概在220mm到280mm，安装时曲轴输出端的法兰要和后续变速箱、发电机或者液压泵的输入轴保持同轴，径向跳动量不能超过0.1mm，否则会连带损坏后端连接的传动部件。

　　从零件设计的细节来看，活塞顶部的燃烧室凹坑形状、活塞裙部的导向型线，都是为了配合气缸壁的润滑和密封；曲轴的油道孔从主轴颈直通曲柄销，压力润滑的机油能在高速运转时持续给连杆轴瓦供油，这些内部流道的走向在透明化的缸体展示里也能对应上位置，整套结构没有凭空捏造的特征，每一处凸台、凹槽、减重孔都对应实际加工、装配、运转的工程需求，完全可以作为小型三缸动力开发、机械原理教学演示的结构参考。
