平行轴直齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2024-11-12 ID:791520
  • 平行轴直齿圆柱传动齿轮结构

  直齿圆柱齿轮是机械传动系统中应用最广泛的基础零件之一,其核心特征是轮齿沿齿轮轴向方向平直延伸,齿向线与齿轮回转轴线保持严格平行。这类齿轮主要承担两平行轴之间的旋转运动与扭矩传递任务,在各类需要定比传动的设备中都能见到它的身影。从实际工况适配性来看,直齿轮不存在轴向分力,支承轴系只需承担径向载荷,轴承选型与轴系结构设计可以大幅简化,这也是它在中小功率传动场景中长期占据主流的重要原因。

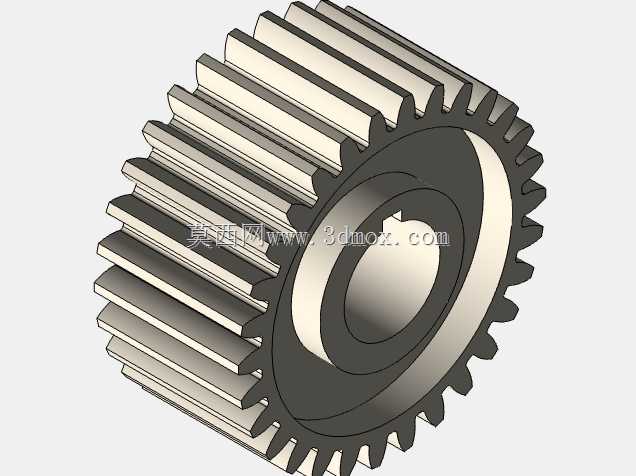

  从结构组成上拆解,该齿轮包含外缘轮齿、轮缘基体、轮毂、中心安装孔与键槽几个核心部分。轮齿部分采用标准渐开线齿形,齿顶圆、分度圆、齿根圆沿径向按传动参数逐层分布,轮齿之间的齿槽宽度与齿厚在分度圆处保持对称,保证啮合过程中两轮齿能够平稳进入与退出接触。轮毂部分向两侧凸出,中心加工出与传动轴配合的通孔,孔内开设平键键槽,通过键连接实现齿轮与轴之间的周向固定,传递扭矩时避免齿轮与轴发生相对转动。轮缘与轮毂之间通过轮辐结构连接,在保证整体刚性的前提下尽可能减少零件重量,降低转动惯量,适配高速回转工况下的动平衡要求。

  在设计思路层面,直齿轮的参数选型首先要匹配传动系统的速比要求,根据主动轮与从动轮的齿数比确定传动比,再结合输入转速、传递扭矩计算轮齿所需的模数,模数越大轮齿的抗弯承载能力越强,适合重载冲击工况;小模数齿轮则适合高速轻载、对传动平稳性要求较高的场景。齿宽参数需要结合轴系支承跨距合理选取,齿宽过大会导致载荷沿齿向分布不均,容易出现偏载磨损;齿宽过小则会使单位齿长载荷过高,加剧齿面接触疲劳。中心安装孔的直径需要与配合轴段的直径匹配,选用过渡配合或小间隙配合,既保证装配时能够顺利压装,又避免运行过程中出现同轴度偏差。键槽的尺寸按照轴径对应的标准平键规格选取,键槽的对称度、深度公差都需要严格控制,防止装配后键连接出现松动。

  安装边界方面,齿轮装入轴系后,两侧需要预留轴套或挡圈的定位空间,轮毂端面与轴肩贴合实现轴向定位,保证齿轮在轴上的位置固定,不会沿轴向窜动。齿轮啮合时两轴的中心距需要严格按照两齿轮分度圆半径之和调整,中心距偏差过大会导致齿侧间隙不符合要求:间隙过小会出现轮齿卡滞、润滑不良,运行时产生异常发热与磨损;间隙过大则会导致反向传动时空程误差增大,传动精度下降,冲击载荷下还会产生明显噪音。两啮合齿轮的轴线平行度误差必须控制在允许范围内,否则会出现轮齿一端接触、另一端悬空的偏载现象,局部齿面应力远超设计值,短时间内就会出现断齿或点蚀失效。

  实际应用场景覆盖多个工业领域,在各类减速传动箱中,直齿轮常作为定轴传动的首级或末级传动件,将电机输出的高转速低扭矩转换为工作机构需要的低转速大扭矩;在机床进给传动系统中,高精度直齿轮用于传递进给运动,保证工作台移动的位置精度;在输送设备、轻工机械、小型动力装置中,直齿轮依靠结构简单、加工方便、维护成本低的优势,成为平行轴传动的首选方案。加工制造环节,直齿圆柱齿轮可以通过滚齿、插齿工艺完成齿形加工,精度要求高的场景还会进行剃齿、磨齿精加工,齿面根据载荷情况可选择调质、淬火等热处理方式,提升齿面硬度与整体韧性,兼顾接触强度与抗弯强度。装配完成后需要手动盘动轴系检查啮合转动是否灵活,齿面接触斑点沿齿高、齿长方向的分布比例符合规范,运行时润滑脂或润滑油能够充分进入啮合齿面,带走摩擦产生的热量并减缓磨损,整套传动单元才能长期稳定运行。
