航拍飞行器动力锂电池包结构

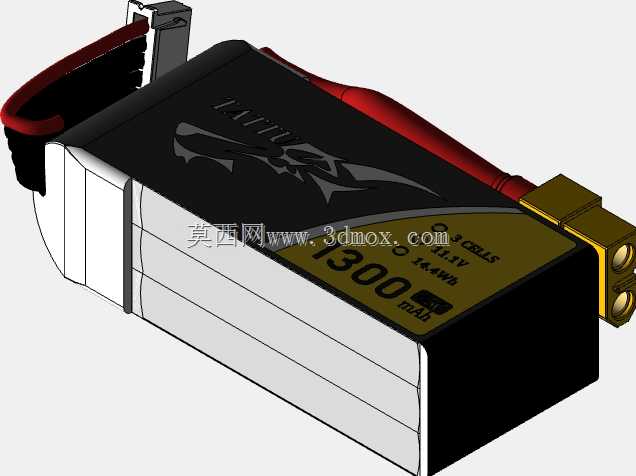

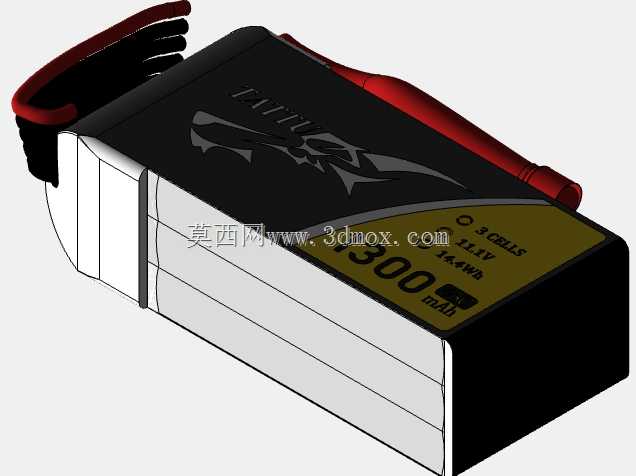

　　在小型多旋翼航拍飞行器、穿越竞速机以及轻载工业巡检无人机的动力系统选型中，锂聚合物动力电池包是直接决定整机续航、放电响应与挂载配重的核心部件，本次梳理的这款三串锂聚合物电池包结构，面向1300mAh容量、持续45C放电倍率的航模供电场景，整体采用规整长方体硬包封装形态，适配绝大多数紧凑型航拍无人机的电池仓安装空间。从整机布局阶段的配重逻辑来看，这类电池包通常布置在机身重心附近的仓体内，通过绑带、魔术贴或者仓体卡扣完成轴向固定，长方体的平直外壳能够充分利用机身内部的矩形预留空间，不会出现异形电池挤占飞控板、图传模块安装位的问题。外壳的棱边全部做了小半径圆角过渡，既避免硬塑封装在装机插拔过程中刮蹭机身碳板或者线束绝缘层，

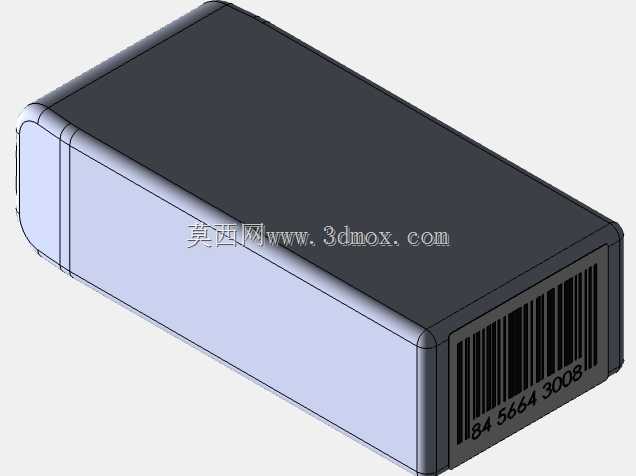

　　也能在飞行器发生轻度触地冲击时，减少棱边应力集中刺破电芯包膜的风险。电池包一端预留了条码标识区域，对应量产环节的批次追溯编码位，实际生产中该区域会印刷电芯规格、串联数、放电倍率与出厂追溯条码，方便装机前的物料核验与后期运维的批次管理。从功能特性层面拆解，三串锂聚合物电芯的额定输出电压匹配主流航模无刷动力系统的供电区间，45C的持续放电能力可以支撑多旋翼在快速机动、满油门爬升或者挂载小型云台相机作业时的瞬时大电流需求，不会因为电芯内阻压降过大导致飞控电压告警、动力输出掉转。电池包的外形尺寸设计严格贴合小型穿越机与航拍无人机的电池仓边界，整体长宽高比例偏细长，能够顺着机身纵轴方向布置，在整机重心调校时，可以通过小幅前后推移电池位置，

　　快速调整整机俯仰方向的重心配平，不需要额外增加配重块。结构建模过程中，外壳轮廓完整还原了软包电芯外层封装的包覆形态，端部的出线位预留了足够的线束弯折空间，实际装配时动力输出线与平衡充插头从端部引出，顺着机身侧部的走线槽连接至电调与平衡充接口，规整的端面结构可以避免线束在电池仓内被挤压弯折，降低长期使用中线芯折断、绝缘层磨损的隐患。在航模设备的实际使用场景里，这类电池包不仅作为飞行动力源，也常被用于小型地面移动机器人、便携式手持检测设备的高倍率供电场景，长方体的自支撑形态可以直接通过双面胶、扎带固定在设备框架上，不需要额外设计复杂的电池夹持工装。从结构设计的思路来看，外包模型优先保证了安装干涉校验的准确性：外壳所有外轮廓面均为平直基准面，工程师在整机布局时可以直接以电池的六个面作为配合基准，校核电池仓内壁与电池表面的间隙，预留出电芯充放电过程中轻微膨胀的余量，通常周向保留0.3至0.5毫米的间隙即可满足装配与膨胀需求，既不会因为间隙过大导致飞行中电池窜动，也不会因为间隙过小挤压电芯引发安全隐患。端部的标识区域做了下沉平面处理，粘贴不干胶条码标签时不会因为标签凸起影响电池插入仓体，标签上的条码字符清晰可辨，对应物料管理环节的扫码入库、装机登记流程。针对外场作业的使用需求，电池外壳的硬质封装能够抵御轻度的摩擦与磕碰，在频繁插拔、更换电池的使用过程中，外层封装不容易被碳板边缘划破，相比无硬包覆的软包电芯，

　　结构化的长方体外形更便于标准化电池仓的批量适配，同规格的电池包可以直接互换，不需要针对单块电池调整仓体尺寸。在热管理层面，平直的大表面积外壳可以和电池仓内的缓冲泡棉或者金属散热片充分贴合，大倍率放电产生的热量能够通过外壳表面快速散出，避免电芯积热导致性能衰减。建模时还原的圆角过渡细节，也对应了实际封装工艺中的热封折边结构，电芯边角的包膜经过热压弯折后形成平滑圆弧，不存在尖锐的折角应力点，长期循环使用后包膜不容易在折角处开裂。对于做无人机整机结构设计的工程师而言，这类标准化电池包的三维结构可以直接导入整机装配体，完成干涉检查、重心计算、仓体结构设计的全流程校验，不需要再反向测绘电池尺寸，能够大幅缩短原型机的开发周期；针对航模配件开发的从业者，也可以基于该外形结构设计配套的电池保护套、快拆卡扣、充电收纳盒等周边配件，所有安装基准都从电池本体的实测轮廓提取，保证配件的适配精度。
