铅酸储能蓄电池精密结构设计

　　在工业备用供电、小型移动机电设备、安防应急系统的选型与结构适配工作中，铅酸蓄电池的三维结构建模是整机布局阶段不可缺少的基础环节。这款小型密封铅酸蓄电池的整体外形为规整长方体，实测外形边界长度178mm、宽度34mm，主体壳体高度60mm，含顶部接线端子的总高度为66mm，窄长的外形比例专门适配控制柜侧边窄槽、壁挂电源箱夹层、小型移动设备内置仓这类空间局促的安装场景，在排布整机内部元件时，可直接将该尺寸作为硬边界预留安装位，避免后期出现元件干涉、仓门无法闭合的问题。

　　从实际使用场景来看，这类小容量12V铅酸电池常被用作门禁系统后备电源、小型PLC控制柜掉电保持电源、便携式检测仪器内置供电单元、应急照明回路储能部件，也可配套小型太阳能离网监测点位做储能载体。它采用完全密封的壳体结构，正常放置使用过程中不会出现电解液渗漏问题，既可以水平卧式安装在设备底板上，也可依托侧边固定卡扣竖直挂载在控制柜安装梁上，适配不同设备的内部走线方向。

　　结构设计层面，电池外壳采用高强度阻燃ABS材质一体注塑成型，壳体四周做了细微的加强棱过渡，既可以承受堆叠运输过程中的侧向挤压力，也能在设备小幅振动工况下避免壳体开裂。壳体一端布置两个极性标识清晰的接线端子，端子周边做了下沉式防护凹槽，安装接线时铜接线鼻完全落入凹槽内，上方预留的绝缘盖板可直接扣合，避免相邻端子因金属异物搭接造成短路，端子旁还模压了极性符号与参数标识，装配工人无需额外查看说明书即可快速区分正负极，降低接反风险。壳体侧面预留了标准化的挂装卡位与固定孔位，配套机柜安装时既可以用扎带穿过卡位绑定在安装梁上，也可以通过螺丝穿过固定孔锁附在设备底板，固定方式灵活，不需要额外定制专属固定支架。

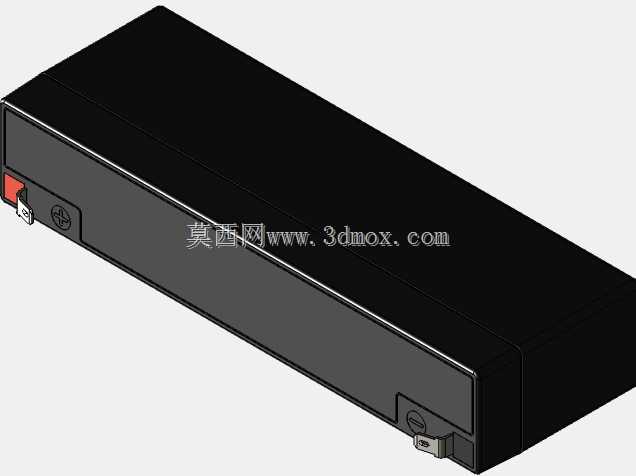

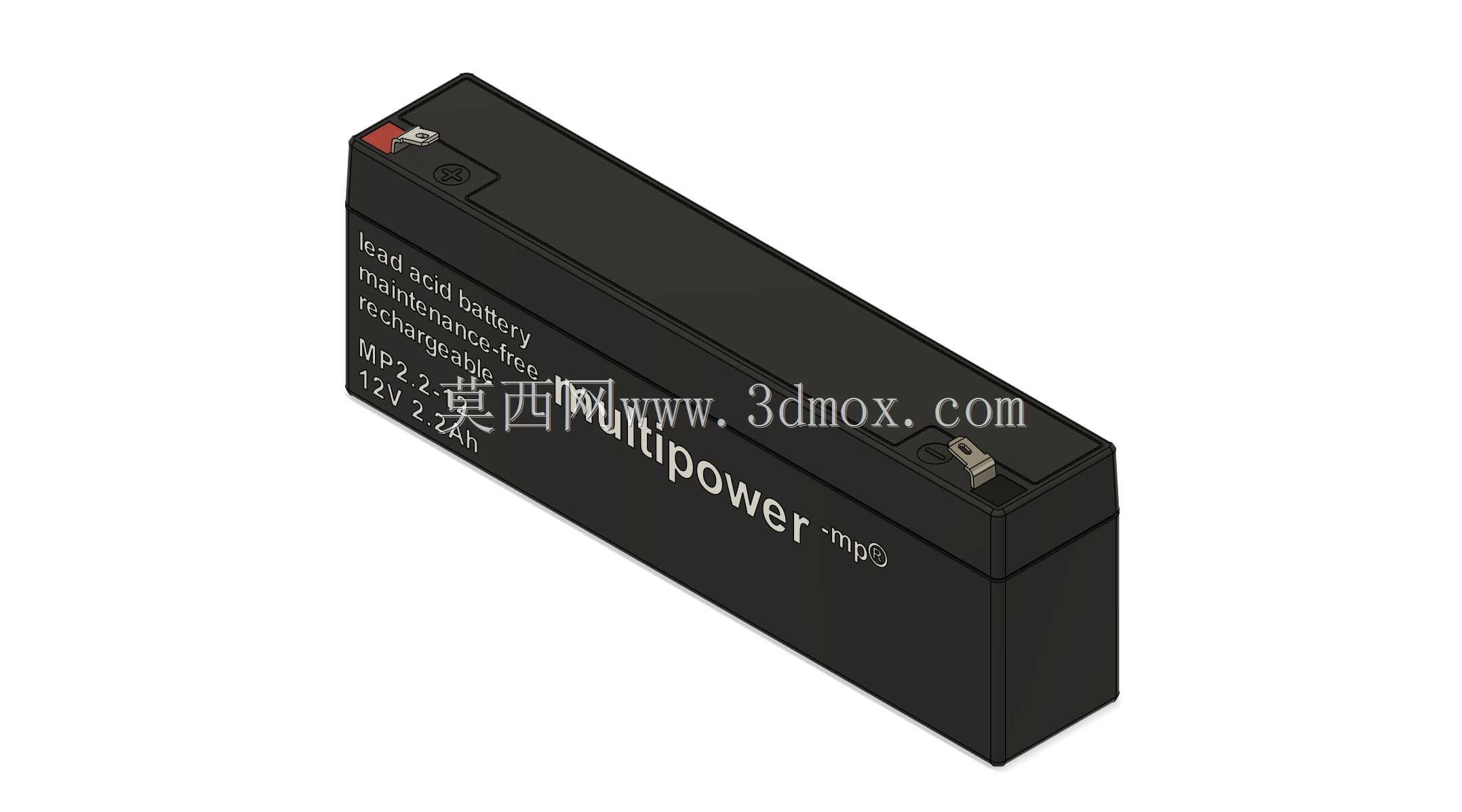

　　建模过程中对壳体的分模线、端子凸起高度、底部防滑垫位置都做了1:1还原，壳体表面的哑光纹理、边角处的脱模斜度都按照实际注塑工艺要求绘制，没有出现直角尖角这类不符合注塑生产的结构。电池两端的边角做了小圆弧过渡，在塞入设备安装仓时不会刮伤仓体内壁的走线绝缘层，底部的浅防滑筋在电池平放时可以增大与安装板面的摩擦力，设备移动过程中不会出现横向滑移。

　　针对结构设计从业者的布局需求，该模型完整保留了所有外部干涉特征，没有随意简化端子凸起、侧边卡扣这类突出结构，在做整机干涉检查时，可以精准校验电池周边预留的走线空间、接线操作空间：通常端子上方需要预留不小于15mm的接线操作空间，方便扳手拧紧接线螺丝，电池侧边与仓壁之间预留3-5mm的散热间隙，保证充放电过程中产生的热量可以自然散出，避免密闭空间内热量累积加速电池老化。

　　不同于消费类锂电芯的薄型设计，这款铅酸电池的壳体壁厚按照工业级使用要求做了加厚处理，抗跌落、抗挤压能力更强，在工业现场复杂的安装环境下，即使出现轻微磕碰也不会破损漏液。窄长的外形设计让它可以并排多只组合安装在标准DIN导轨控制柜的侧边空余位置，不需要占用柜内中部的元件安装空间，极大提升了控制柜内部的空间利用率。在做电源系统选型匹配时，结构工程师只需根据仓体可用空间对照该长宽高边界，即可快速判断该型号电池是否适配，无需反复手动测量实物尺寸，大幅缩短前期方案布局的周期。模型同时还原了壳体表面的参数标识区域位置，在生成整机工程图时，可以直接标注电池安装位的极性方向，指导车间装配人员快速完成接线作业，减少装配失误。
