工业方管焊接操作机架台架结构

　　这套框架结构在车间里属于最常见也最考验结构功底的一类承载台架，很多装配工位、检测工位、小型专机外围以及产线过渡工位都会用到类似骨架。它的核心作用不是直接完成加工动作，而是为台面工装、待装配工件、气动元件、电气控制盒或小型作业机构提供稳定的安装基准，因此刚性、地脚落地状态和上部安装面的平面度，往往比外观造型更重要。

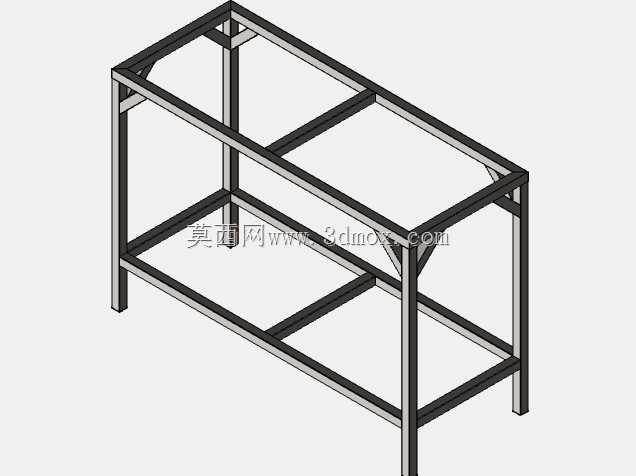

　　从实际布置看，台架采用矩形管材拼焊成长方体框架，长度方向明显大于宽度方向，适合沿生产线或操作区横向摆放。1500mm 的长度可以容纳较长工件，也便于在台面上划分操作区、暂存区和夹具固定区；600mm 的宽度控制在人员可舒适触及的范围内，避免台面上过深位置难以取放；1000mm 的高度接近站立作业的常用区间，能够减少长时间弯腰操作带来的疲劳。若现场用于设备承载，这一高度也方便在框架下部预留检修空间，布置气管、线槽、拖链或小型电气组件。

　　框架的受力思路比较清晰：四根落地立柱承担竖向载荷，上下两层矩形围框形成整体抗弯结构，中间增设的横撑和斜向补强用于抑制侧向摆动。方管截面本身在两个方向上都具有较好的截面惯性矩，焊接后节点刚性高，适合承受台面均布载荷以及工装夹紧时产生的局部附加力。顶部边框是后续铺设钢板、木板、铝型材台面或安装夹具底板的主要边界，设计时需要保证上表面共面；若后期加工要求更高，可在焊接完成后对上框架进行校正或整体铣削，以消除焊接变形带来的高低差。

　　下层框架并非简单装饰，它在结构上承担多重作用。其一，它把四根立柱在靠近地面的位置再次连成封闭框，显著降低立柱自由长度，提高台架抗扭能力；其二，下层围框可作为置物层支撑，用于放置工具、物料盒、液压站或控制箱；其三，在设备移动或吊装时，下层梁也可作为临时受力参考位置，但正式吊装仍应根据重心选择顶部或立柱附近吊点，避免单侧受力造成框架扭曲。

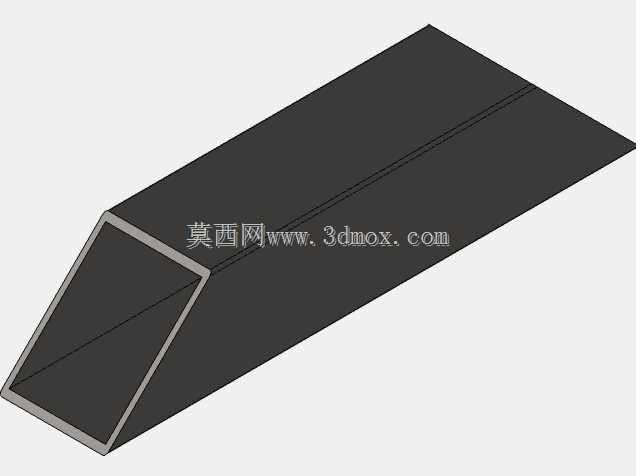

　　节点处理是这类台架设计的重点。立柱与上下横梁之间采用相贯或切角焊接形式，使管材端部能够与相邻杆件贴合，焊缝沿接触面布置，有利于传递弯矩和剪力。局部斜撑设置在框架受力薄弱或开口较大的位置，能够把侧向载荷转化为杆件拉压受力，避免台架在受推、受拉或工装动作反力作用下出现平行四边形变形。对于需要频繁承受冲击载荷的工位，可在关键角部增加加强三角板；对于承载较轻的检测台，则可适当减少补强，以控制重量和成本。

　　安装边界方面，框架外形占用空间应按长、宽、高三个方向预留操作余量。长度方向不仅要考虑台架本体，还要留出工件上下料、人员通行和柜门开启空间；宽度方向后侧若要安装气源处理件、按钮盒或接线端子，需额外预留维护距离；底部立柱落地后，若车间地面存在不平，应配合可调脚杯或固定地脚使用。脚杯可以补偿地面误差并调节台面水平，固定地脚则适合承受较大水平力或振动的专机台架。若台架需要移动，可在下部脚轮安装位增加补强板，但脚轮方案会降低整体刚性，不宜用于高精度装配或重载切削场景。

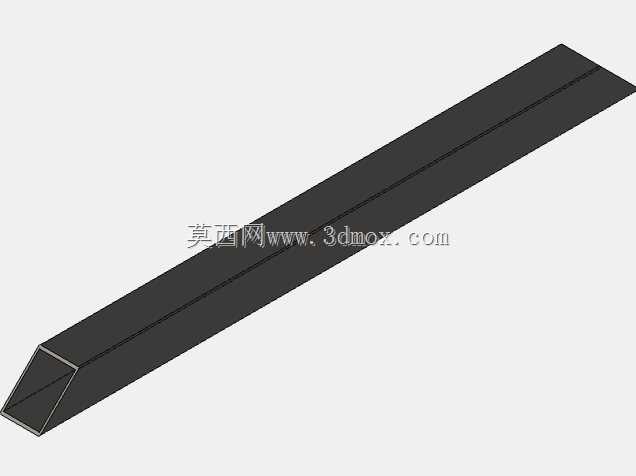

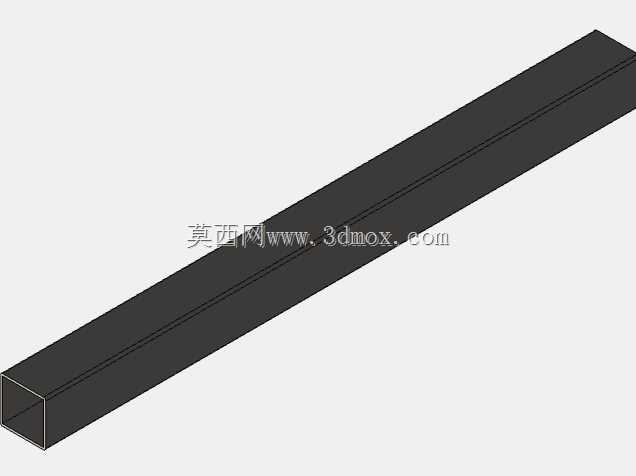

　　在建模过程中，这类结构需要特别关注管材中心线、壁厚和焊接干涉。方管骨架看似简单，但如果只按外轮廓拼合，容易在交接处出现实体重叠或缝隙，影响后续出工程图、算重量和制作焊接件明细。合理的做法是先建立骨架草图，确定立柱、横梁和斜撑的定位基准，再按统一管材规格生成杆件，最后处理角部裁切和补强件。台面安装孔、脚杯安装孔、电气件安装孔等特征应结合实际连接件位置预留，避免现场靠划线补孔。

　　使用场景上，这种台架可作为交流稳压设备周边装配台、电气组件预装架、轻型工件检验台、车间维修工作台或自动化设备底座。若用于电气作业，框架可预留接地螺柱和线槽固定点；若用于机械装配，可在上框增加工装底板并设置定位销；若用于物料暂存，则可在下层铺设隔板并控制层间高度。它的价值在于以简洁的管材框架提供稳定、可扩展、易制造的承载基础，结构形式不复杂，但尺寸、支撑、节点和安装接口的合理性直接决定后期使用效果。
