4x4cm方管焊接矩形桌架钢结构

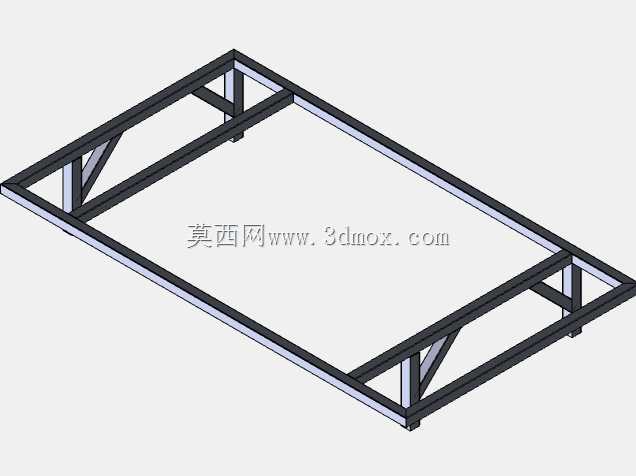

　　这套矩形桌架采用4x4cm截面方管作为主受力杆件，整体呈长方形平面框架结构，四角设置竖向支撑腿，腿与横梁交接处通过斜撑加强，形成稳定的空间承力体系。框架长边与短边均由通长方管围合，内部在靠近四角的位置布置三角斜撑，将竖向支腿与纵横横梁刚性连接，有效抑制角部在偏载作用下的扭转变形。从结构布置看，四条支腿位于框架四角下方，支腿之间沿短边方向设置斜向支撑杆，沿长边方向依靠上下两道横梁形成连续传力路径，这种布局常见于工作台、操作台、设备底座以及临时展台支撑骨架。

　　在实际车间场景中，这类方管焊接框架多用于承载轻型工装板、木质台面或钣金台面，上方可放置装配工具、检测量具、待加工工件，也可作为自动化生产线旁的过渡操作台。由于杆件截面统一为40x40mm方管，材料采购与下料备料十分方便，切割后只需保证端面垂直度与长度尺寸，即可在焊接工装上定位拼装。框架的外形长宽决定了台面的可用边界，支腿高度则决定操作面离地高度，建模时需要重点控制四条腿的底面共面度，避免放置时出现晃动。

　　设计思路上，主横梁承担台面传递下来的均布载荷与集中载荷，弯矩沿横梁跨度方向分布，四角节点是应力集中区域，因此斜撑并非装饰件，而是把角部的弯矩转化为斜杆的轴力，让节点受力更合理。方管截面具有双向等惯性矩，抗扭性能优于同截面积的开口型材，适合桌架这种既受弯又可能受扭的场合。横梁与支腿连接时，若采用满焊，需注意焊接热输入引起的变形，通常采用对角分段焊、预留反变形或用工装夹紧后施焊；若采用螺栓连接，则需要在管端焊接连接板并加工安装孔，便于拆装运输。

　　从安装边界看，框架整体外轮廓决定了它在车间内的占地范围，支腿底部建议加装可调脚杯或脚垫，用以补偿地面不平并调节台面水平。脚杯安装板需与支腿底面焊接或螺栓固定，螺杆直径根据总载荷选取。台面铺设时，可在框架上方焊接或螺装若干横向承托条，承托条间距根据台面材料刚度确定，若使用木板，间距过大会导致台面中部下凹；若使用钢板，则可适当放大间距。框架内部若需要安装气动三联件、电气接线盒、照明灯具或物料搁板，可在横梁侧面预留安装孔位，利用方管内腔走线也能保持外观整洁。

　　三维建模过程中，方管杆件可采用草图绘制框架中心线、再通过结构构件命令批量生成的方式，截面规格统一调用40x40mm方管轮廓，斜撑与主横梁相交处需要进行端部裁剪，保证杆件贴合。角部节点应检查杆件之间是否存在干涉，焊缝位置可根据工艺要求用实体或装饰特征表达。支腿底端与脚杯的配合面要留出调节余量，台面安装孔建议采用长圆孔，降低孔位加工误差对装配的影响。整体模型还需校核框架在额定载荷下的横梁挠度，长边跨度较大时，若挠度超出使用要求，可在长边中部增加竖向支腿或在框架下方增设横撑，改变受力跨距。

　　这类结构的优势在于杆件规格少、加工工艺简单、承载稳定、改造灵活，既能独立作为工作台底座，也能多组拼接成长流水线操作平台，或在表面铺设防滑板后用于检修通道、临时展台和设备支撑架。设计时应结合实际载荷确定壁厚，轻型装配可选较薄方管，重载设备底座则需加大壁厚并增加内部横撑，确保长期使用中框架不产生明显变形。
