工业锥形储料分料斗结构设计

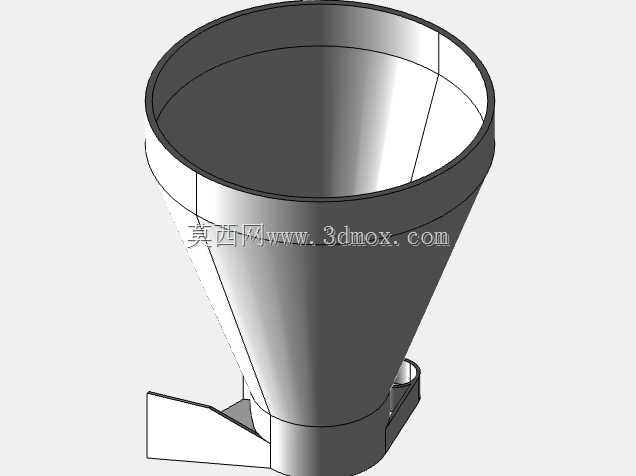

　　该锥形料斗结构主要面向散料输送、定量给料、包装称重以及小型配料工位的过渡储料需求，常见于颗粒料、粉碎料、塑料粒子、粮食加工、化工粉体和自动化装配线的物料暂存环节。设备上端采用大口径圆形开口，便于人工投料、上游管道落料或输送带来料进入；下部通过连续收缩的锥面把物料汇集到底部出口，使物料在重力作用下沿内壁滑移，减少架桥、残留和局部堆积。锥段并非简单等壁厚示意，而是按照实际钣金焊接件思路进行建模，上口保留一圈加强翻边，可与上盖、进料仓、除尘接口或机架平台通过螺栓连接；锥壁转折处设置圆滑过渡，避免粉料在尖角位置压实结块。下部出口偏向一侧布置，配合侧向连接板形成安装支点，适合对接螺旋给料机、振动送料器、节流闸门或称重料盘。

　　从现场布置看，这类料斗通常安装在设备机架中层或包装机上方，上端大直径决定投料覆盖范围，下端小口决定出料方向和后续给料机构的入口尺寸。建模时需要重点控制三个边界：一是上口法兰外径与周边护栏、检修平台、进料管道的干涉关系；二是锥体外扩轮廓向下收缩时与机架立柱、传感器支架、气动元件之间的净空；三是底部出料口中心相对设备中心线的偏移量，该偏移会直接影响下方给料机的受料点。若用于称重工况，料斗外壁的支耳位置应尽量靠近载荷传递路径，使三个或多个称重传感器受力均衡；若仅作缓存料仓，支耳则可按焊接固定和检修拆装便利性布置。

　　结构功能上，锥斗承担储料、导流和稳压给料三重作用。大容积上段可以吸收上游来料的瞬时波动，使下游给料装置不必频繁跟随上游启停；锥段通过壁面倾角改变物料流动方向，让散料以较稳定的截面流向出口。对于流动性一般的颗粒或含细粉物料，锥角不宜过缓，否则有效高度增加且设备布置困难；也不宜过陡，否则物料下落速度过快，容易造成出口冲料、扬尘和称重波动。模型中侧壁厚度、上口卷边和底部连接耳板均体现了钣金焊接件的加强逻辑：上口翻边提升圆度并承受料柱压力，锥壁分段折线在视觉上对应折弯或卷制焊接区域，底部小板用于固定给料槽、传感器或挡料组件。

　　设计思路上，该结构没有采用复杂内部机构，而是依靠几何形状完成物料导向，适合需要低成本、易清洁、少维护的工位。圆形截面相较方形料仓可减少四角积料，锥面连续收缩也更利于整体卸料。侧向伸出的安装板并非装饰特征，它为料斗提供了明确的装配基准：板面可贴合机架横梁，孔位用于螺栓锁紧，底部小筒段则伸入给料机构入口，形成短距离防漏料衔接。若在实际项目中复用，应根据物料安息角复核锥壁倾角，根据 bulk density 复核有效容积，再根据出口尺寸判断是否需要增加振动器、气碟、搅拌破拱或闸板阀。对于食品、医药或易污染物料，内壁焊缝需打磨并增大圆角；对于磨琢性较强的破碎料，则应在锥壁内侧增加耐磨衬板或把出口设计成可更换段。

　　外形尺寸方面，整体呈上宽下窄的立式漏斗形态，高度主要由锥段占据，顶部开口面积远大于底部出料面积，因此在整机布局中需要预留上方投料和检修空间，同时保证下方给料机、接料盒或输送带的维护距离。安装时不能只看料斗本体轮廓，还应把上口连接法兰、底部出料筒、侧向支耳以及可能外接的振动电机、料位开关、除尘管一并纳入干涉检查。三维模型可直接用于机架开孔、料路高度校核、给料机对接和钣金展开参考；在工程细化阶段，还需补充焊接符号、板材厚度、表面处理、密封件以及料位检测接口，使概念结构转化为可加工、可装配、可稳定运行的散料处理部件。
