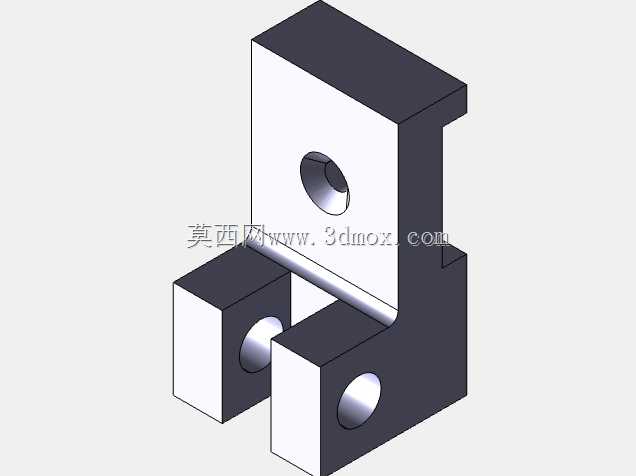

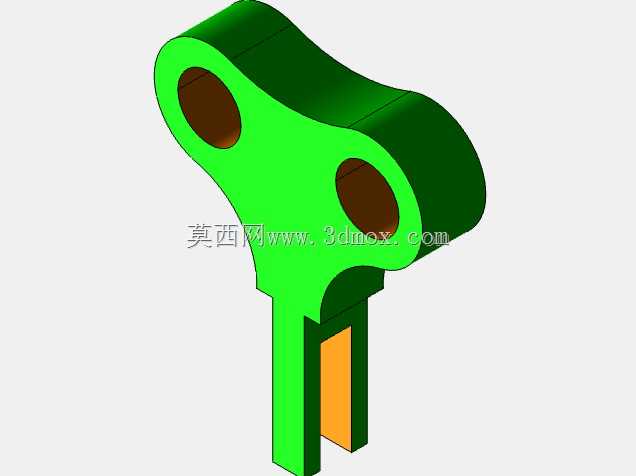

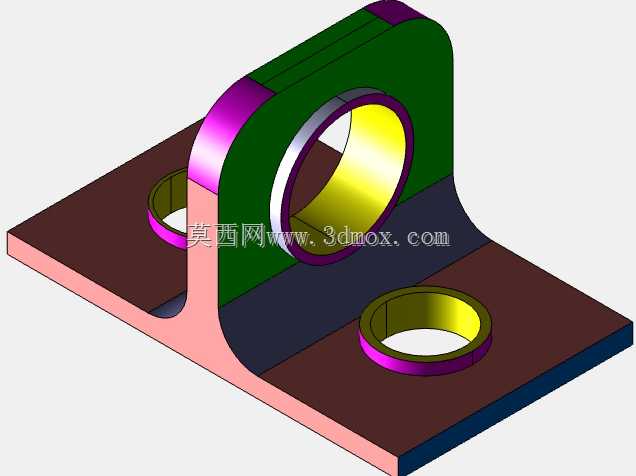

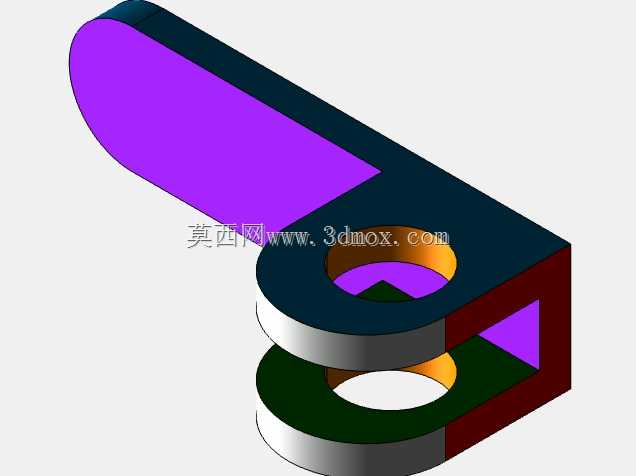

立式双叉带孔铰接固定支座结构

　　在自动化产线的连杆传动工位、工装夹具的摆臂限位模块以及小型非标设备的铰接支撑点位上，这类叉形立式支座是非常常见的承载连接件。日常做产线改造时，经常会遇到需要把摆动连杆、浮动压头或者导向摆杆的一端做铰接固定的场景：如果直接把转轴锁在设备大板上，不仅大板需要额外加工沉孔与定位台阶，后期拆装维护时还要拆解周边护板，调整铰接点高度也只能靠垫高垫片补偿，非常不便。这类一体式支座就专门解决这个痛点，它把铰接安装位抬离安装基准面，底部两个平行叉耳自带同轴通孔，顶部立板也预留了贯穿安装孔，既可以作为摆杆的下铰接座，也能反过来作为顶部吊挂的连接支点，适配多种安装姿态。

　　从结构细节来看，这个零件采用整块坯料铣削成型的思路设计，没有拼接焊缝，整体刚性远优于钣金折弯支座。底部两个叉耳之间留出了均匀的开口间隙，这个间隙宽度是设计时的核心尺寸之一：间隙过小，装入配对的摆杆叉头后会出现运动干涉，摆臂转动时侧面摩擦卡滞；间隙过大，销轴会承受额外的偏心弯矩，长期往复摆动后孔位容易被磨成椭圆，配合间隙快速超差。实际建模时，叉耳的同轴度公差需要严格控制，两个通孔的轴线偏移量通常要控制在0.05mm以内，否则穿入销轴后会出现别劲现象，手动盘动摆臂就能感觉到明显的卡顿阻力。顶部立板的通孔一般用来穿入锁紧螺栓或者定位销，当支座需要固定在型材工作面或者设备立面上时，这个孔可以作为主定位点，也可以穿过调节螺杆来微调支座的整体高度，适配不同行程的连杆机构。

　　安装边界方面，这类支座的底面是完整的平直加工面，放置在安装基板上时可以获得全接触支撑，不需要额外配做研磨垫。底部轮廓的长宽尺寸决定了它的占地空间，在排布密集的工装工位上，要提前确认两个叉耳的外侧宽度不会和相邻的气缸、传感器走线槽发生碰撞，尤其是摆臂向下摆动的极限位置，要预留出至少3mm以上的安全间隙，避免运行过程中出现硬接触冲击。孔位的直径选择要和配套销轴做基孔制配合，常规轻载工位选H7间隙配合，方便拆装更换；如果是冲击载荷较大的冲压上下料工位，孔内可以压入自润滑铜套，把磨损面转移到铜套内壁，后期维护只需要更换铜套，不用整体替换支座，能大幅降低备件成本。

　　设计建模过程中，所有的棱边都做了小尺寸倒角处理，既去除铣削加工留下的锋利毛刺，也避免装配时工人划手，叉耳开口的入口处还做了轻微的导向倒角，配对摆杆装入时可以快速对准间隙，不用反复敲击调整。立板和底部叉耳的衔接位置做了加厚过渡，没有出现尖锐的应力集中直角，当支座承受侧向摆动力时，过渡区域的应力分布更均匀，不会在长期交变载荷下出现根部断裂的问题。零件的材质通常选用45号钢，表面做发黑处理防锈，若是在潮湿的清洗工位使用，也可以换成304不锈钢材质，不需要额外表面处理就能适应腐蚀环境。

　　在实际选型匹配时，首先要确认铰接点的受力方向：如果载荷主要沿销轴径向传递，现有叉耳厚度完全可以满足承载需求；如果存在较大的轴向窜动力，就要在销轴两端加装轴用挡圈，限制销轴的轴向位移，避免运转过程中销轴从孔位滑出。整个零件的结构没有复杂曲面，普通三轴数控铣床就可以完成全部加工工序，坯料选用方块型材直接下料，加工余量均匀，量产时的加工效率很高，单件装夹后一次走刀就能完成大部分轮廓的铣削，只需要二次翻面加工底面和孔位倒角，工艺性非常友好。
