树莓派服务器便携折叠迷你显示终端

　　在机房现场调试、边缘节点部署以及树莓派这类单板计算机的开发过程中，工程师经常遇到临时显示输出的需求。常规桌面显示器体积大、线缆多，搬运和收纳都不方便；而完全依赖远程登录，在系统尚未完成网络配置、存储挂载异常或启动阶段卡住时，又无法直接看到底层画面。这套折叠式迷你显示终端正是围绕这类碎片化调试场景展开，把屏幕、支撑壳体和接口区域整合在一个可收拢的小型盒体中，平时放在工具柜或抽屉里，到达现场后翻开即可接入视频信号。

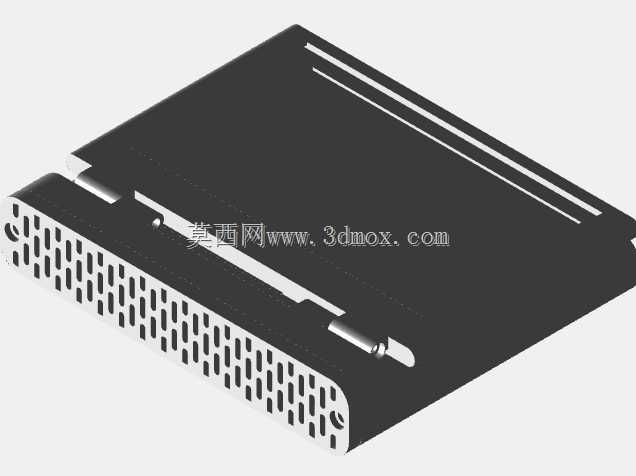

　　结构上采用上盖屏幕与下盖主机腔相对翻转的思路，铰接区域布置在后部，开合角度兼顾观看视角与放置稳定性。上盖内侧预留屏幕面板的贴合边界，四周保留窄边加强筋，避免薄壁外壳在按压屏幕时产生明显形变；下盖承担主要支撑，底面与工作台接触，前端和侧面设置密集格栅孔。格栅并非装饰特征，而是对应内部电路板、接口芯片和供电模块的散热路径，冷空气从侧前方进入，沿板卡表面流动后从后部或缝隙排出，保证长时间显示画面时壳内温度不会过快累积。

　　从三维结构设计角度看，壳体外形需要同时控制屏幕保护、接口避让和收拢厚度。屏幕面板位于上盖，背部要预留液晶屏驱动板的安装空间，排线穿过转轴附近时不能出现过小折弯半径；下盖内部则按功能分区布置视频输入板、Type-C相关音频或供电模块以及固定柱。螺柱位置靠近壳体边缘和受力角部，柱根增加圆角或加强筋，防止自攻螺钉锁附时柱位发白开裂。外壳四角做包边处理，合拢后上下盖之间形成止口，既能减少灰尘进入，也能在携带时限制屏幕与底座相互摩擦。

　　接口规划集中在便于操作的一侧，视频输入采用HDMI，适合直接连接服务器显卡、工控机主板或树莓派的视频输出；USB-C接口承担音频外设或供电相关连接，使现场布线数量明显减少。实际运维时，设备不必永久固定在机架上，而是作为临时本地控制台使用：当服务器需要进入BIOS、检查RAID卡提示、重装系统或判断单板机启动日志时，将线缆接入后翻开屏幕即可工作。对于没有条件携带键盘显示器全套外设的外勤人员，这种盒式形态更容易和螺丝刀、移动硬盘、网线一起放入工具包。

　　安装边界方面，设计重点不在机架固定，而在桌面放置和包内收纳。展开后，下盖底面提供支撑面积，后翻的上盖通过转轴阻尼或限位结构维持倾角；收拢后，外露接口需要考虑倒角和沉台，避免插头突出影响叠放。散热孔的宽度、孔间距和侧壁厚度要平衡通风效率与防护能力，孔边距壳体转角保留足够材料，避免跌落时沿孔列开裂。转轴区域是反复开合的疲劳薄弱点，除了销轴本身的强度，还要关注上下盖与转轴连接座的根部过渡，模型中应保留铰链装配间隙，不能把运动件建成完全干涉的一体形态。

　　建模时可按屏幕组件、上下壳体、铰链、接口板和紧固件分层处理。屏幕外形以矩形面板为基准，先确定显示区、黑边和背部驱动板位置，再反向生成上盖内腔；下盖则从格栅通风区、接口开口和电路板固定柱三个约束同时推进。格栅阵列适合用规律切除完成，但靠近接口和螺钉柱的位置需要局部断孔，保证结构连续。铰链部分要单独检查开合运动，确认屏幕在最大开启角度时不与底座后部碰撞，合拢后上下盖外表面平齐。

　　该方案的价值不在于替代常规显示器，而在于提供一种低空间占用、可快速取用的本地显示手段。它把临时调试所需的显示、接口和防护集中到紧凑壳体中，使服务器维护、嵌入式开发和小型实验平台搭建更加顺手，也为后续根据不同屏幕尺寸、接口数量或电池仓布局进行改型提供了清晰的结构基础。
