树莓派五寸显示屏手持防护外壳结构

　　这套结构围绕树莓派主控与Waveshare五英寸显示屏的组合使用展开，面向需要独立显示终端的嵌入式调试、小型工控监测、复古游戏运行以及桌面外设集成场景。壳体将显示面板、主控板、侧置操作按键和外部防护框架整合在同一手持形态中，使原本裸露的开发板与屏幕能够形成相对完整的电子设备，而不是停留在散件拼装状态。

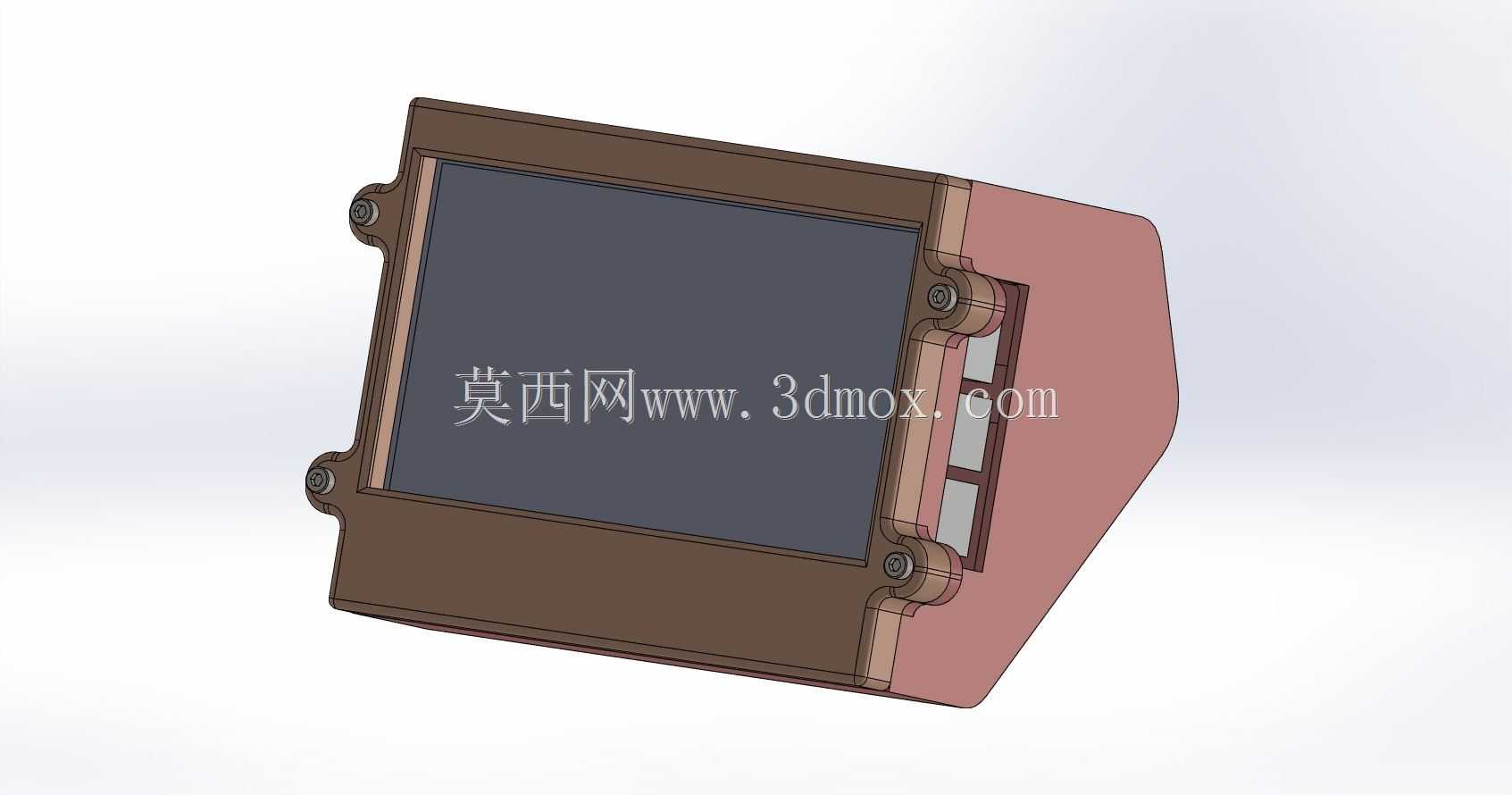

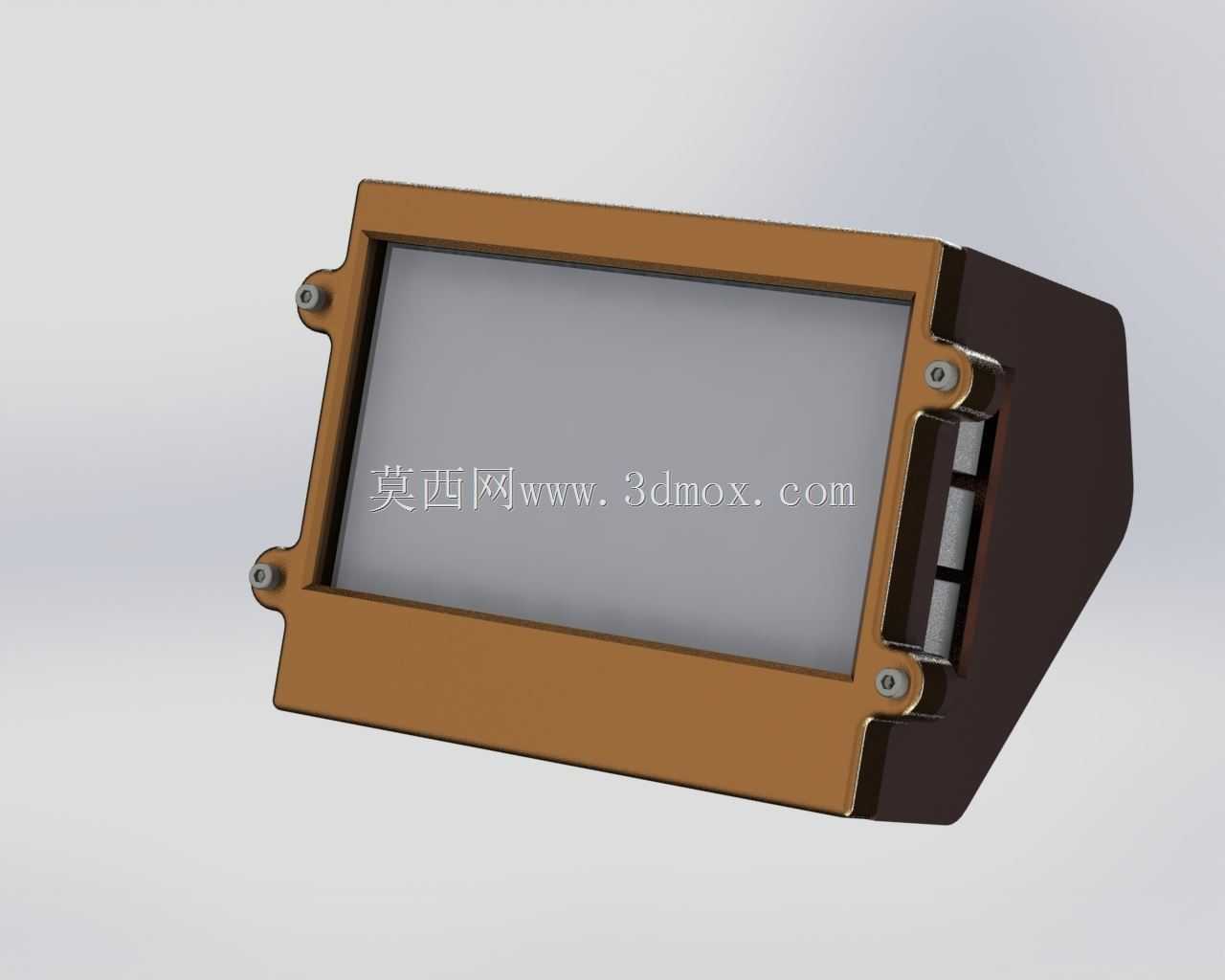

　　从实际用途看，五英寸LCD承担主要人机交互界面，树莓派负责运算与信号输出，外壳则解决安装定位、手持握持、屏幕防护和接口避让问题。对于PC游戏玩家或嵌入式开发者而言，该结构可以作为独立小型显示终端使用；在设备调试场景中，也可放置在工作台旁显示状态参数、运行界面或测试结果。前部棕色框架围绕屏幕可视区域形成限位边框，屏幕从壳体开口方向装入后，由前盖压住边缘，避免面板直接外露。

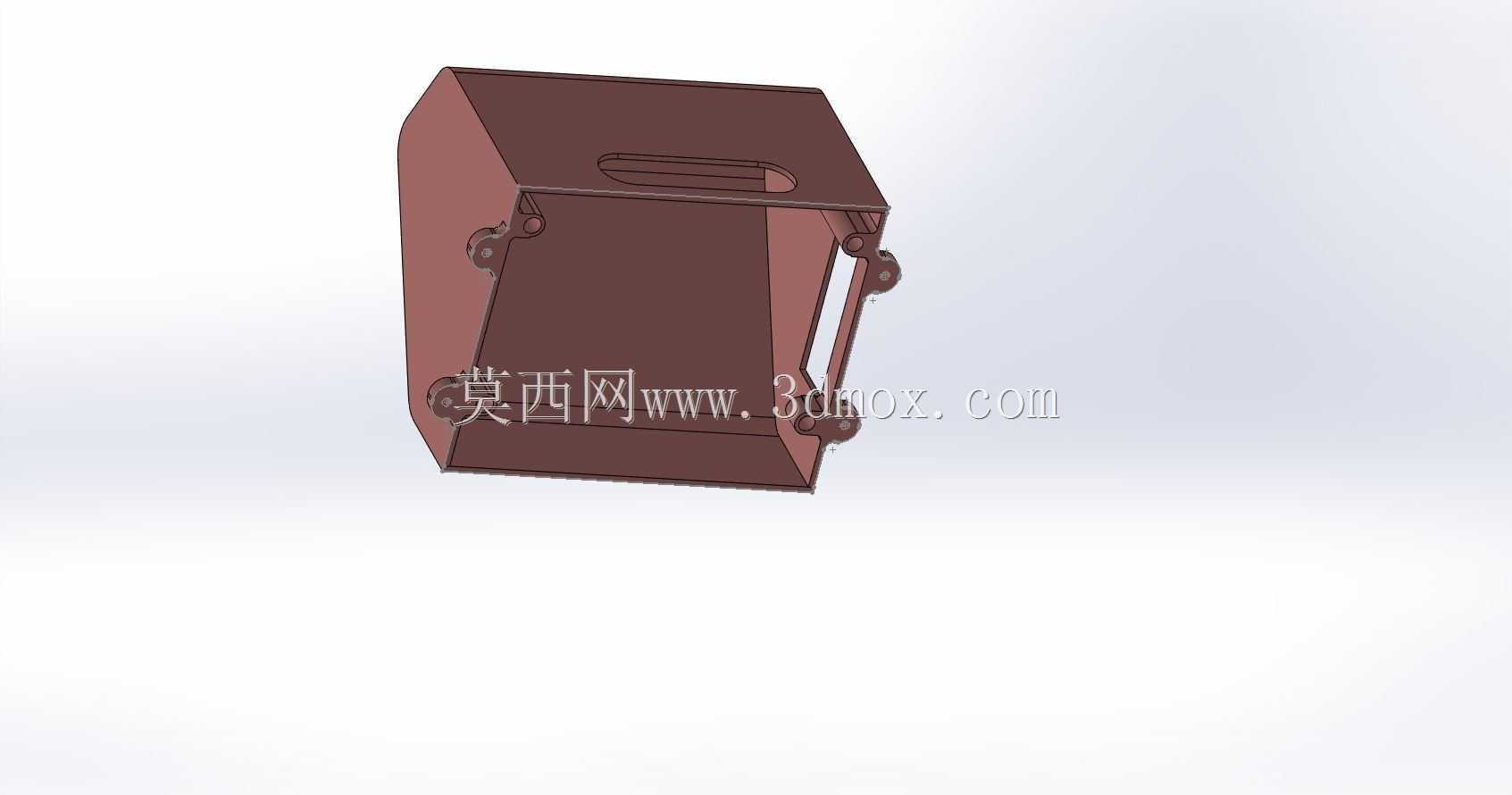

　　结构设计上，前框四角布置螺钉柱，通过螺钉将前盖与后部主体锁紧。屏幕安装不需要复杂卡扣，而是依靠开孔边界与前盖压边共同定位，这种方式对面板厚度公差较宽容，也便于后期拆卸维护。侧边预留多颗按键位置，按键沿壳体侧面纵向排列，手指在握持时可自然触达，适合菜单选择、方向控制或确认操作。后部深色主体形成容纳空间，用于放置树莓派主板、连接线及显示驱动相关部件，外形向后收束，既减少壳体体积，也让手持区域更贴合掌心。

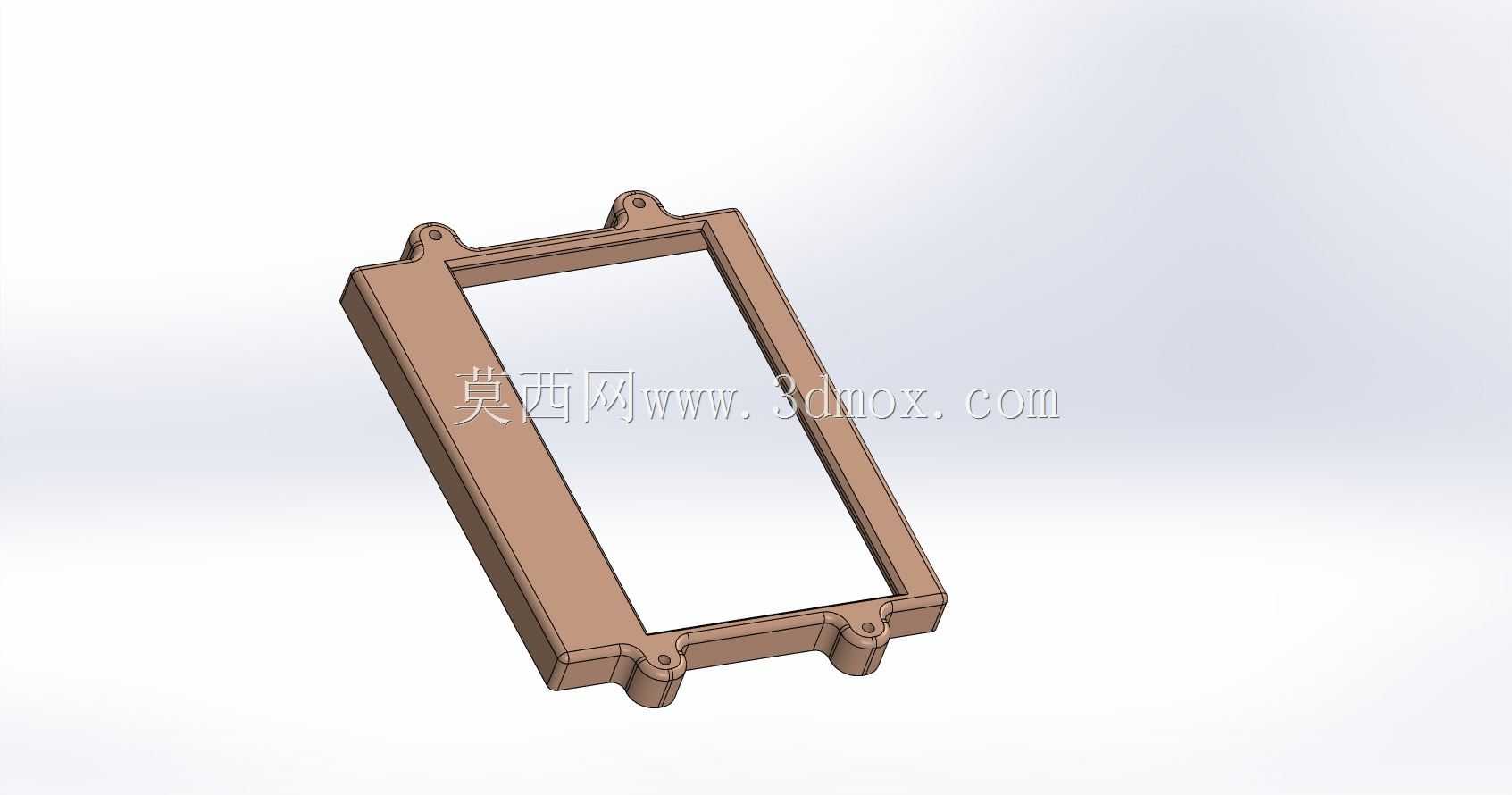

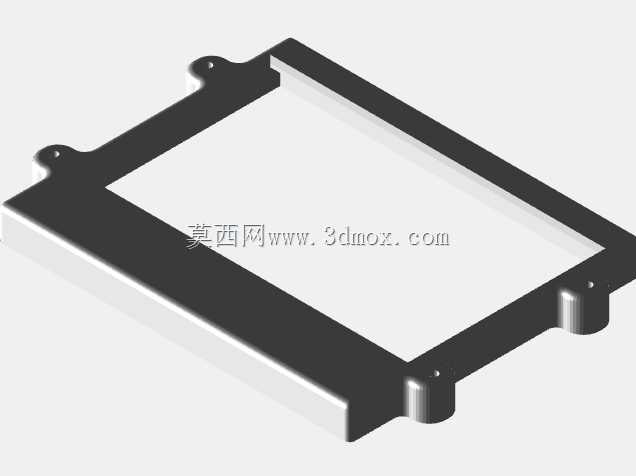

　　安装边界方面，设计重点在于屏幕开孔尺寸、前框压边宽度、螺钉柱高度和后腔净空之间的匹配。显示屏装入时需保证可视区不被边框遮挡，同时面板边缘又能获得足够支撑；前盖与后壳合模后，内部不能压伤排线、接口和板载元件。四角固定点承担主要连接载荷，螺钉柱根部需要保留足够壁厚，以承受反复拆装时的锁紧力。若采用打印件制作，螺钉柱可通过增加局部壁厚或嵌入金属螺母提升耐用性。

　　壳体侧面的按键孔需要与内部开关位置对齐，按键帽与孔壁之间保留活动间隙，防止卡滞；同时间隙不宜过大，以免灰尘进入或按键晃动。后部腔体应根据树莓派接口位置预留出线和插接空间，尤其是电源、HDMI、USB以及网络接口的避让，不能因外壳闭合而影响插头插入深度。对于显示屏排线，则需要在腔内设置合理弯折半径，避免上盖压紧后出现折线死弯。

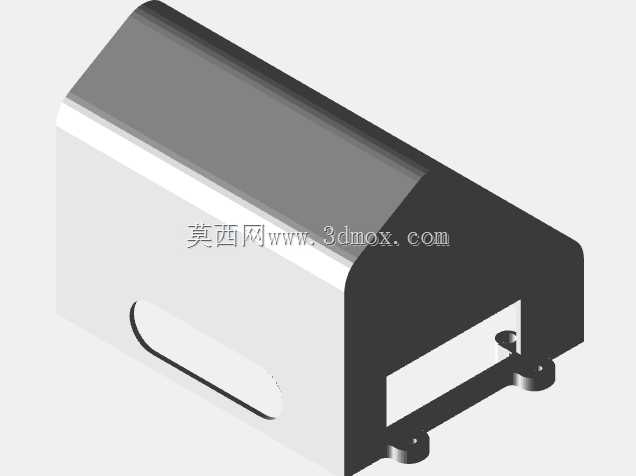

　　外形处理上，前框保持平直矩形轮廓，便于屏幕贴合与密封；后侧主体采用略带斜度的握持形态，降低整机笨重感。前端边框略高于屏幕表面，可在桌面放置或轻微碰撞时保护玻璃面。壳体边缘的过渡圆角不仅改善手感，也能减少打印或注塑生产时的应力集中。整体结构没有采用复杂传动机构，核心在于电子件空间排布、固定可靠性和操作可达性。

　　在工程建模时，需要先依据显示屏实际长宽和厚度建立前开口，再根据树莓派板卡尺寸确定后腔深度。螺钉孔位置应避开PCB元件区，压屏边与屏幕之间可根据工艺加入薄缓冲垫，以吸收振动并防止局部硬接触。侧按键区域要单独检查按键行程，确保外壳装配后仍能清晰触发。若后续用于长期固定场景，还可在后壳增加散热孔、挂耳或支架安装面；若以手持移动为主，则应控制重量并加强边角抗摔能力。

　　该结构把开发板、屏幕和输入按键收敛为一个可握持、可维护、可装配的终端壳体，适用于小批量自制设备、电子实验平台以及个性化嵌入式显示装置。其设计价值不在于复杂机构，而在于准确处理显示窗口、板卡腔体、螺钉固定、按键操作和外部防护之间的关系，使电子元件能够以稳定、直观的方式完成整机集成。
