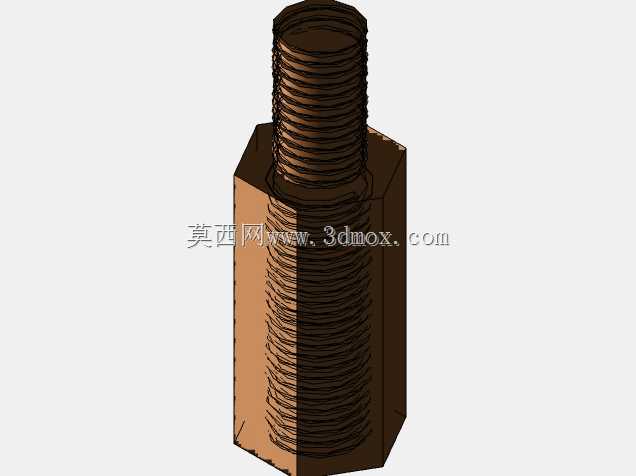

六角双头外螺纹连接螺柱结构

　　该零件为带六角中部的双头外螺纹连接螺柱，整体采用回转体与六棱柱组合结构，上下两段均加工连续外螺纹，中间保留六角受力段，主要用于设备装配中需要双向旋合、中间可施加扳手力矩的连接场景。在实际机械结构里，这类零件常见于模具、夹具、液压站、调节机构、电源设备安装支架以及需要螺纹张紧或高度调节的部位。与普通通丝螺柱相比，中部六角段的价值在于装配时不必依赖两端螺母夹持，可直接用开口扳手或梅花扳手卡住中间位置进行旋紧，尤其适合一端拧入机体盲孔、另一端通过螺母锁紧压件的工况。

　　从结构功能看，上段螺纹直径相对较小，下段螺纹直径相对较大，形成两种规格螺纹同轴布置的形式。这种设计可以满足两侧连接对象螺纹规格不一致的需求，例如一端旋入铜质或钢制基座，另一端穿过钣金件、绝缘板或端子排后由螺母固定。中间六角段同时承担轴向限位作用，当螺柱拧入基体到设定深度后，六角端面可贴合安装面，避免继续旋入造成螺纹深度失控。对于需要控制拧入深度的交流稳压设备、变压器接线组件或调压机构，该结构能够在不增加额外限位套的情况下确定装配位置。

　　螺纹段采用连续牙型建模，牙顶、牙底和螺旋过渡关系清晰，便于在三维装配中检查螺母旋合行程、螺纹啮合长度以及与周边孔位的干涉情况。上段螺纹用于外部紧固件连接，下段螺纹用于承载较大旋入力矩，两段螺纹之间通过六角实体过渡，避免应力集中在螺纹收尾处。六角段的六个平面提供标准扳手接触位置，棱边保留适当实体厚度，能够承受装配扭矩；若用于频繁调节的场合，还可在六角端面增加倒角或滚花，但当前结构更偏向固定式紧固螺柱。

　　外形尺寸方面，零件轴向以螺纹长度为主，六角段位于两段螺纹之间，最大外接轮廓出现在六棱柱对角位置。安装边界需要重点核对三个区域：一是下段螺纹与基体螺纹孔的配合深度，应保证有效啮合牙数满足承载要求，同时避免底部顶死；二是六角段对周边零件的旋转空间需求，扳手放入后需要有足够转动角度，狭小腔体内应预留扳手宽度和摆动余量；三是上段螺纹露出长度，需覆盖被连接件厚度、垫圈厚度、螺母厚度以及锁紧后的余量。若穿过钣金或绝缘面板，孔位应按大径预留间隙，孔边不得与牙顶发生摩擦。

　　在设备选型与建模应用中，该螺柱适合作为标准紧固件库中的可调连接元件使用。三维结构可直接用于装配干涉检查、维修工具空间校核、螺纹连接长度确认以及工程图导出。建模时应保证上下螺纹轴线与六角段中心重合，六方相对平面平行度、螺纹起止位置和端部倒角都会影响实际装配。端部若设置倒角，可引导螺母或螺纹孔对中，减少首牙交叉旋入的风险；螺纹收尾处则应避免突然截断，以便在工程表达中与实际车削加工状态接近。

　　从承载思路看，该类螺柱承受的主要载荷为轴向预紧力，少量情况下伴随弯曲或剪切作用。中间六角段不参与螺纹配合，却能提高装拆可靠性，尤其在两端操作空间受限时，可从中间位置完成扭矩施加。安装到设备上后，下段负责建立与基体的稳定连接，上段负责固定外部零件，六角段既是扳手受力位，也是装配深度的视觉与机械限位。整体结构简洁、加工方式成熟，适合车削成型后进行螺纹加工，在五金连接、电气设备装配和机械调节机构中具有较强的通用性。
