多折边带孔钣金折弯固定支架

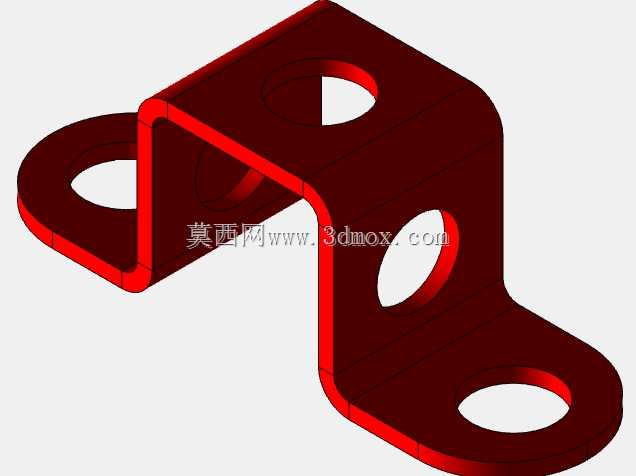

　　这款多折边带孔钣金件属于设备内部常用的钣金折弯固定支架，整体采用薄板经连续折弯成型，结构上设置了三段不同朝向的安装平面，每段平面均预留了圆形安装通孔，可同时适配三个不同方向的零部件对接需求。在常规的工业电控柜、小型稳压电源设备、桌面式测试工装里，这类支架常被用来跨接固定内部的电气元件、小型线路板或者辅助安装导轨，替代零散的垫块和焊接支座，减少装配时的配焊工序。从结构设计逻辑来看，零件所有折弯转角都保留了标准的钣金内R角，没有出现直角死折，既符合薄板折弯的工艺特性，也避免折弯处出现应力集中导致板材开裂。三个安装面的朝向经过折弯角度设定，两端的平面处于同一水平高度，中间段经过两次90度折弯形成下沉的避让空间，

　　这个下沉区域刚好可以容纳被固定元件的凸起部分，比如小型变压器的接线端子、线路板的插针部位，装配时不会出现元件和支架干涉的问题。板材厚度选用常规的冷轧薄板规格，折弯后的整体刚性足够支撑常规重量的电气元件，不会在设备搬运、运行振动过程中出现支架变形、安装孔位错位的情况。各个安装孔的位置都距离折弯边预留了足够的法兰边宽度，装配时螺丝可以顺利放入孔位，扳手或者电动螺丝刀的批头有足够的操作空间，不会被折弯立边挡住操作路径。孔位采用等直径的圆孔设计，适配常规的十字盘头螺丝或者内六角螺丝，装配公差可以吸收少量的安装对位误差，降低现场装配的对位难度。在实际建模过程中，这类钣金件优先使用钣金模块进行绘制，先绘制平板状态下的外形轮廓和所有孔位，

　　再按照折弯顺序依次添加折弯特征，软件可以自动生成折弯扣除值，展开后的平板下料尺寸可以直接导入激光切割或者数控冲床进行加工，不需要后续二次核算展开尺寸。折弯工序按照从两端向中间的顺序加工，先完成两端平面的折弯，再加工中间段的两次折边，可以有效避免折弯过程中板材和机床刀具发生碰撞，成型后的零件各平面的平行度、垂直度都能满足装配要求。支架的外轮廓边角都做了圆角过渡，没有尖锐的毛刺边角，装配人员操作时不会被划伤，同时也避免薄板锐边割破设备内部的连接线绝缘层。这类支架不需要额外做焊接或者拼接，单一板材一体成型，加工工序只有下料、折弯、表面处理三步，加工成本低，量产一致性好，在小批量设备试制阶段，也可以通过手工折弯配合简易工装快速制作样件，

　　验证安装位置是否合适。如果设备内部的安装空间有调整，只需要修改平板草图里的折弯边长度、孔位间距参数，就能快速衍生出不同尺寸的同系列支架，零件的通用性和改型效率都很高。表面处理可以根据使用场景选择喷塑、镀锌或者氧化，在普通室内电控设备里采用喷塑处理即可提升防锈能力，在潮湿工况下可以选用镀锌板材加工，进一步提升耐锈蚀性能。支架整体没有复杂的曲面或者特殊工艺特征，所有结构都面向常规钣金加工工艺设计，不需要开模，单件和批量生产都有很高的性价比，是电气设备、小型自动化工装里非常实用的一类连接固定钣金构件。
