螺旋紧凑型节能荧光灯三维结构设计

　　紧凑型荧光灯是替代传统白炽灯的典型气体放电照明器件，这套三维结构完整还原了螺旋灯管、灯座壳体与标准螺口灯头的装配关系，可用于灯具结构教学、照明产品选型参考以及小型照明装置的配套设计。从实际使用场景看，这类灯具广泛出现在楼道照明、家用台灯、厂房辅助工位照明、老式筒灯改造以及对安装高度受限的吸顶灯具中，螺旋盘绕的灯管形态正是为了在有限竖直空间内拉长放电弧管长度，从而在较小外形包络下获得更高的光输出。

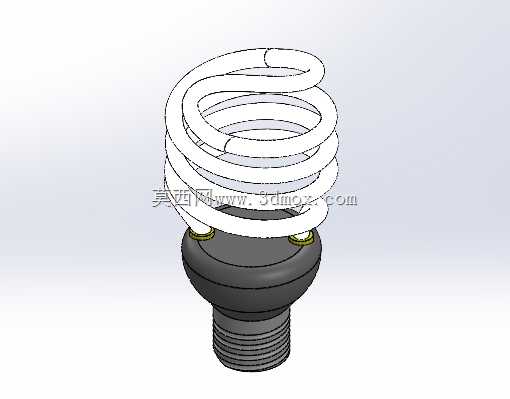

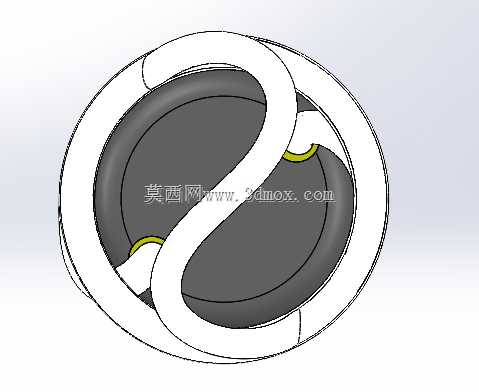

　　结构上，模型最上方为连续盘绕的玻璃放电管，灯管以多圈螺旋方式向上收拢，管径均匀，弯转处保持平滑过渡。工程建模时，螺旋段不能简单用等距圆环堆叠，而应沿空间螺旋路径扫描成型，并在顶部完成回转收头，使灯管两端最终向下汇入灯座。弧管两端与灯座之间设有过渡连接位，对应实际产品中的封接、引线穿出及固定胶区域，这一部分决定了灯管受力是否直接作用在玻璃封接面上。

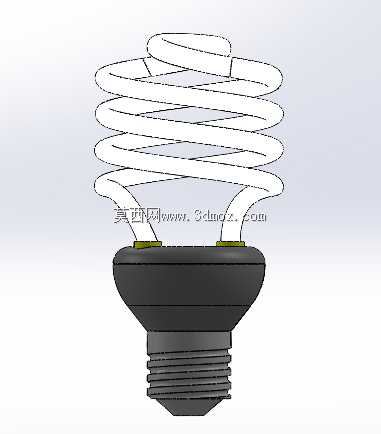

　　下部灯座采用圆润的收口造型，上部为容纳镇流电路、启动元件和接线结构的腔体，外轮廓向下逐渐收缩，与金属螺口灯头衔接。壳体外形虽然看似简单，但在结构设计中需要同时满足几个边界：一是内部要放置电子镇流器板、保险丝、引线和绝缘衬套；二是外壁要为灯管提供支撑面，避免螺旋管根部受侧向弯矩；三是与金属灯头的配合段要保证同轴度，防止灯具装入灯座后出现歪斜。模型中将壳体分为塑料基座与螺纹金属灯头两段，螺纹段按常见Edison螺口的连续牙型表达，端面保留中心触点与绝缘隔离区域的结构关系。

　　安装边界方面，这类节能灯的最大径向尺寸由螺旋灯管外径决定，最高尺寸则由螺旋圈数和灯座高度共同决定。选型时不能只核对灯头规格，还要关注灯管外圈与灯罩内壁的间隙：螺旋玻璃管工作温度较高，若灯罩紧贴管壁，会造成散热不良并加速塑料件老化；若用于封闭灯具，还需重新评估电子镇流器的热环境。竖直安装时，灯头螺纹承担主要固定作用，灯座肩部与灯座端面贴合限位；水平或倾斜安装时，则要关注螺旋灯管重心相对灯头轴线的偏移，避免振动环境下出现松动。

　　从建模思路看，灯管部分适合采用路径扫描与螺旋线组合的方式建立，先确定管径、螺旋中径、圈数和升程，再处理顶部回弯与下端引脚；灯座壳体更适合旋转成型后追加局部特征，内腔壁厚、加强筋、走线槽和灯头压装位需要分层表达；金属螺口则通过螺纹轮廓旋转或阵列牙型实现，以保证视觉上的连续螺纹关系。装配检查时，应重点核对灯管引脚与壳体上端孔位的对应关系、壳体与金属灯头的同轴关系，以及螺旋管最外圈是否超出灯座投影范围。

　　功能特性上，螺旋荧光灯相比直管荧光灯，优势在于弧管长度大而占用空间小，配合一体化灯头可直接替换普通白炽灯；相比早期U形节能灯，螺旋形态发光面更集中，配光更接近传统灯泡。但它也存在玻璃管易碎、低温启动较慢、含汞且需要专门回收等特点，因此在结构设计和教学演示中，除了外观表达，还应理解灯管热膨胀、电子件散热、绝缘隔离和灯头机械强度之间的平衡。该模型把螺旋弧管、塑料灯座、金属螺口和中心触点的层次关系清晰呈现，能够帮助设计者把握紧凑型荧光灯从发光元件到安装接口的完整结构逻辑。
