可调式背部安装显示器支撑托架

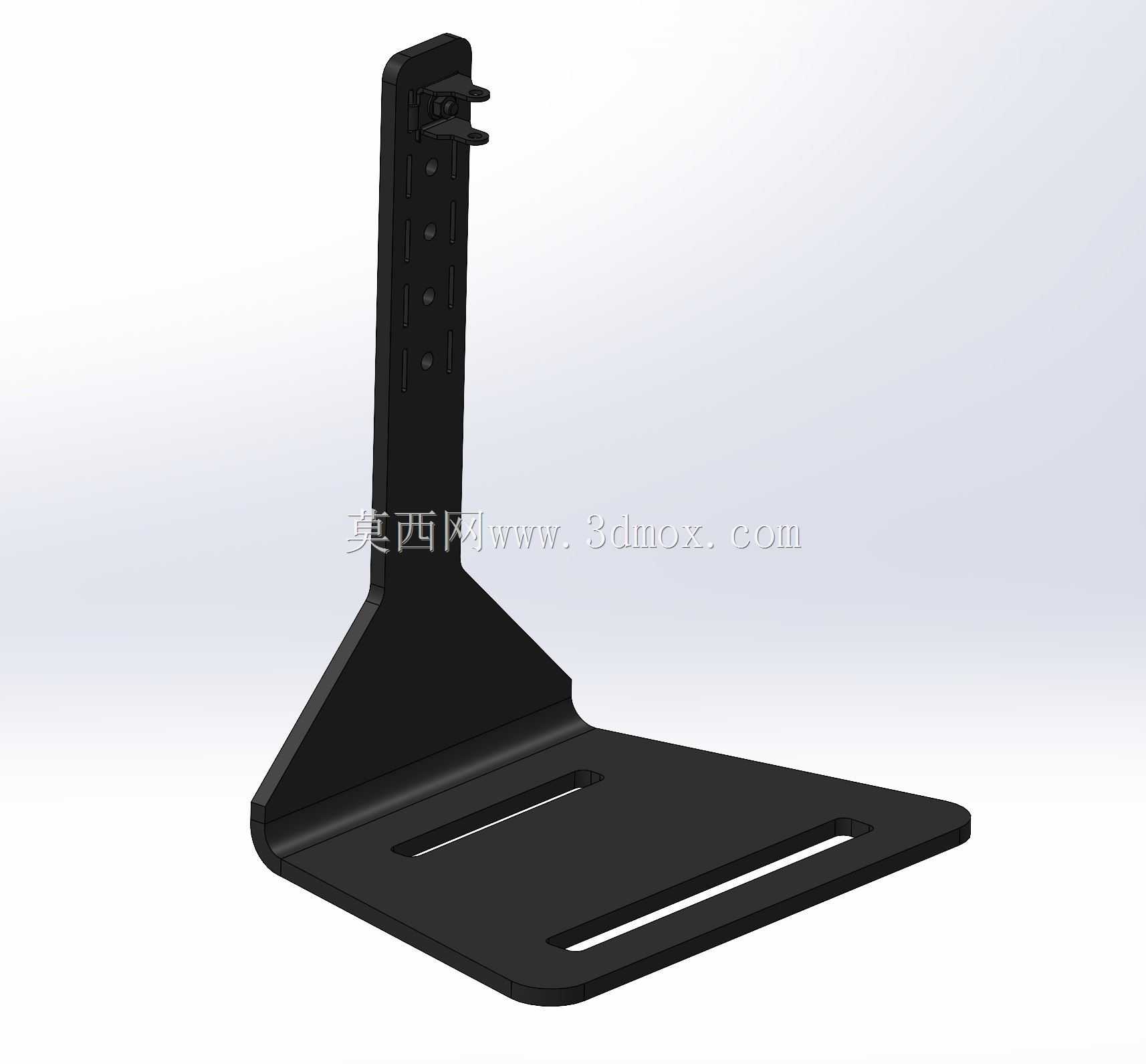

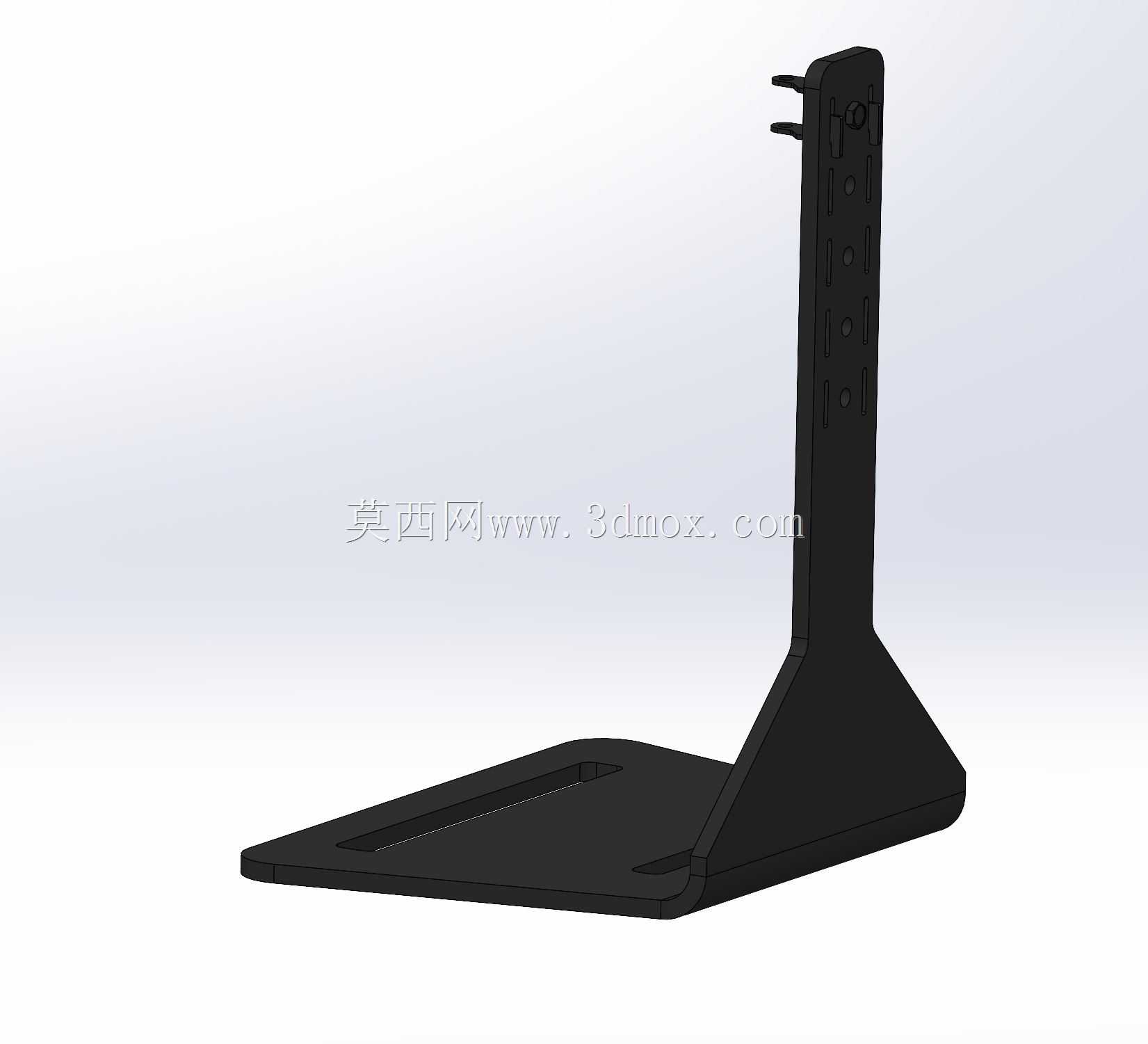

　　这类背部安装式显示器托架主要面向工位显示终端、小型设备操作面板、桌面监控屏以及工业人机界面的固定需求，适用于32英寸以内、重量处于常规平板显示器范围内的显示设备。结构采用竖向立柱与水平承托板组合的L形布局，竖向件负责承担屏幕背部连接与高度方向的调节，水平件则作为底部限位和承托边界，使屏幕在安装后既可以通过背部挂点受力，也能由下方托板提供辅助支撑，避免单靠背部螺钉承受长期偏载。

　　从实际使用场景看，该托架并不追求复杂的多轴旋转，而是强调稳定、简洁和可调节。立柱上设置了多组安装孔位，屏幕背部连接件可根据显示器VESA孔距、屏幕厚度以及视线高度选择合适孔位固定。孔位沿竖直方向排布，能够在有限范围内改变屏幕中心高度，适配坐姿操作、站立巡检或设备机柜内嵌安装等不同视线要求。对于车间操作台、检测台、教学演示台、自助终端以及小型控制台而言，这种结构比大面积底座更节省台面空间，也比完全固定的焊接支架更便于后期更换显示设备。

　　水平承托板采用平板外伸形式，板面上开设两条长槽。长槽的作用并不局限于减重，更重要的是提供束线、固定和调整空间。显示器电源线、信号线可以沿槽位整理或通过扎带约束，减少屏幕后方线缆悬空晃动；在某些需要附加小型键盘、控制盒或挡板的场合，长槽也可作为紧固件穿装位置。托板前缘与竖向立柱之间形成明确的安装区域，屏幕放置时底部抵靠在托板上，背部再通过卡接或螺钉件与立柱连接，整体受力路径比较直接：屏幕重力经背部连接件和底部托板传递到立柱，再由立柱与水平板的连接区域扩散到底部支撑面。

　　设计上，立柱与托板之间采用加强过渡结构，转角区域不是简单直角拼接，而是通过斜向筋板或折弯过渡扩大连接面积。该区域是整个支架弯矩最集中的位置，屏幕重心偏离立柱后会在根部产生持续弯矩，若仅靠薄板直角连接，长期使用容易出现转角变形、螺钉松动或焊缝疲劳。加宽的三角过渡区能够提高截面抗弯能力，使立柱在屏幕前倾载荷下保持较小挠度。对于钣金成型方案，这种形状可通过折弯、焊接或一体折弯加强实现；对于机加工或塑料成型方案，则需要在转角处保留足够壁厚，并控制应力集中。

　　外形边界方面，支架整体占地由水平托板决定，托板宽度需覆盖显示器底部稳定支撑范围，深度则应满足屏幕重心落在支撑面内。竖向立柱高度不宜盲目增加，高度越大，屏幕对根部形成的弯矩越明显；在满足视线高度和孔位调节行程的前提下，立柱应尽量贴近屏幕背部重心线。安装时需要确认显示器背部孔位与立柱可调孔的匹配关系，螺钉长度不能顶伤屏幕内部构件，垫片应贴合背部安装面。若台面厚度较薄或设备振动较强，底部托板与台面之间应增加螺栓固定、防滑垫或减振垫，不能仅依靠重力放置。

　　该结构的建模重点在于准确表达立柱孔位间距、托板长槽位置、转角加强区形状以及背部安装件的配合关系。孔位设计需要兼顾通用性和强度，孔边到板边的距离不能过小，连续开孔区域应保留必要的腹板宽度；长槽端部应设置圆弧过渡，避免槽端在受拉或受振时成为裂纹起始点。背部卡扣或挂接件的开口方向要考虑装配顺序，通常先将连接件固定在显示器背面，再将屏幕自上而下挂入立柱，或从侧向推入后锁紧。整体结构没有复杂传动件，可靠性主要来自板件刚度、孔位精度和安装方式，适合作为轻型显示设备的经济型支撑方案。
