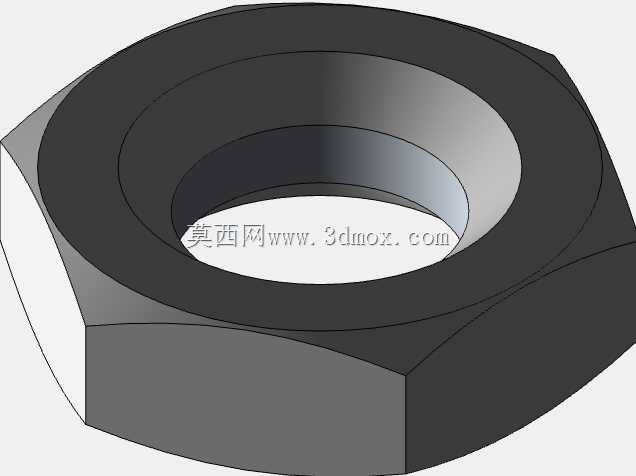

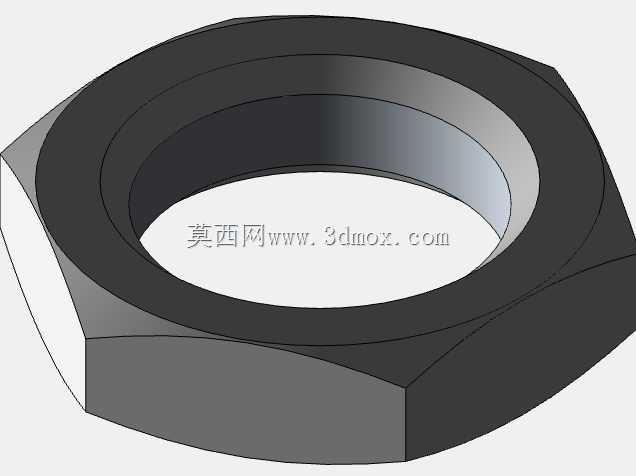

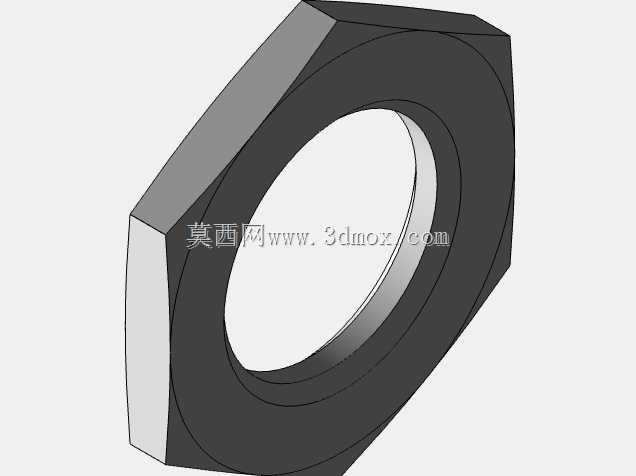

六角锁紧螺母精密结构三维数模

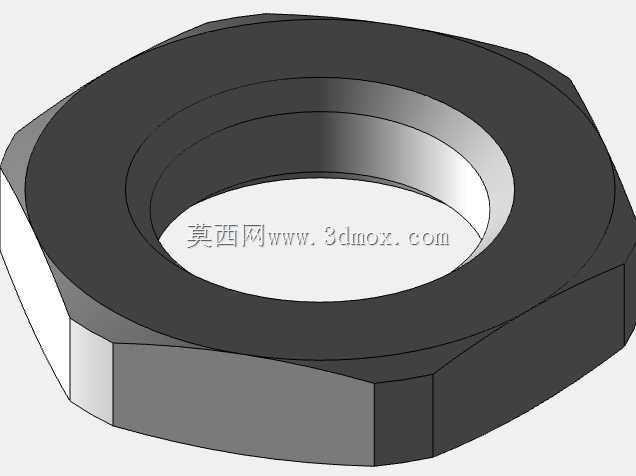

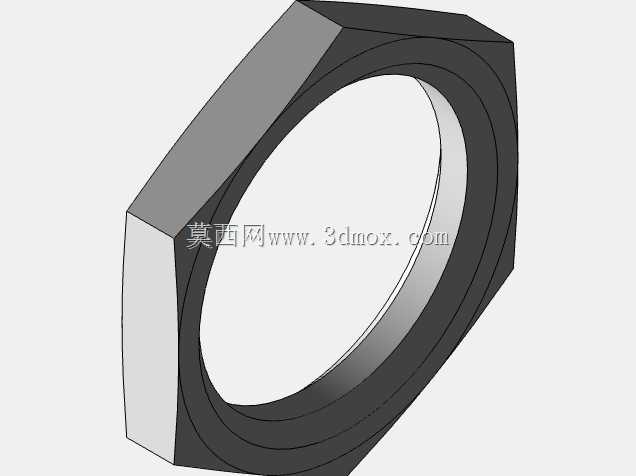

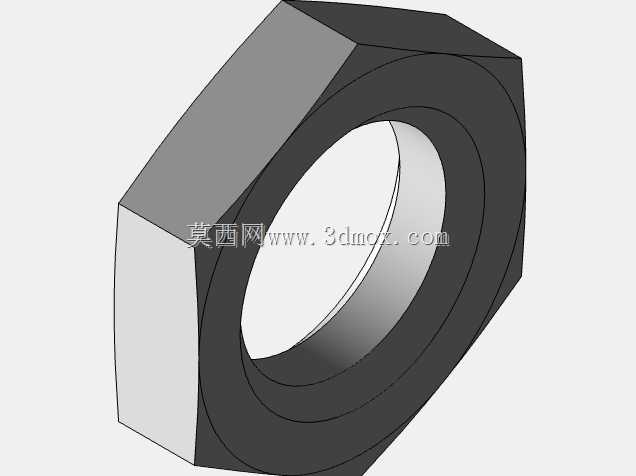

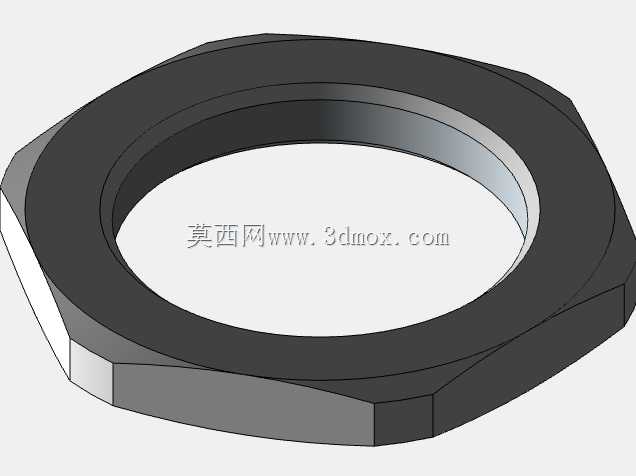

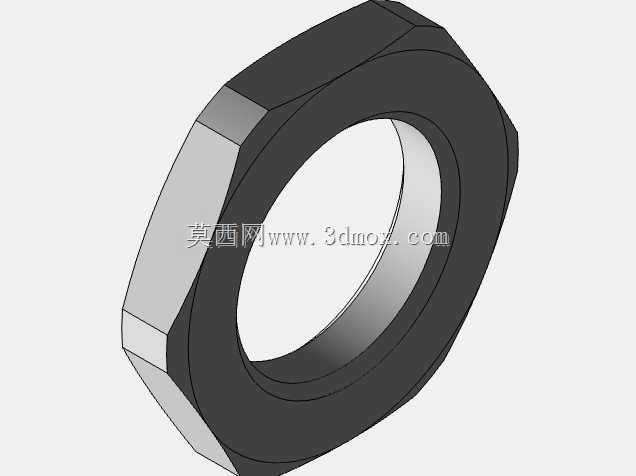

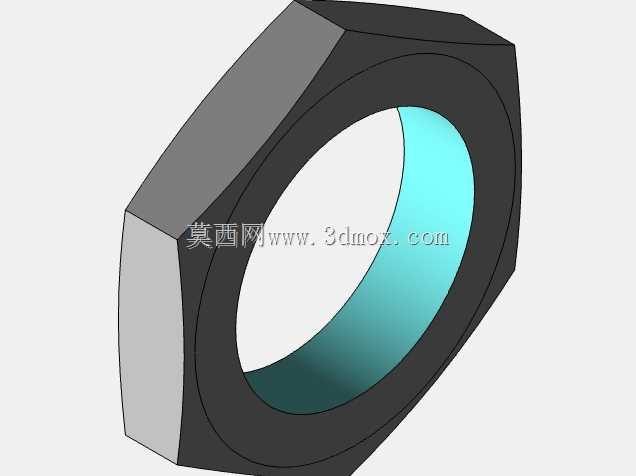

　　在自动化产线的工位布局、工装夹具的锁附结构以及各类工业传感元件的安装固定场景中，紧固件的选型与结构合理性直接决定了整套机构运行的长期可靠性。本次呈现的六角锁紧螺母结构，正是面向工业传感安装、精密工装锁附场景开发的标准紧固件三维数模，其结构设计完全贴合现场装配的实际使用需求。从外形轮廓来看，该零件采用标准六角棱柱外形，六方对边尺寸严格遵循公制紧固件的通用公差规范，外围六个受力平面平整无拔模斜度，能够完全适配常规开口扳手、套筒、电动扭矩扳手的咬合需求，现场装配时不会出现扳手打滑、棱角崩损的问题。螺母主体采用厚壁环形结构，轴向厚度相较于普通薄螺母有所增加，内孔加工有连续标准三角内螺纹，螺纹牙型的建模精度完全匹配对应规格外螺纹的啮合公差，

　　螺纹旋合长度覆盖螺母全部轴向厚度，能够在锁附后提供足够的螺纹啮合接触面积，避免长期受振动工况下出现螺纹松脱、滑牙的失效问题。螺母的上下两个端面均做了高精度平面处理，端面与内螺纹轴线的垂直度控制在紧固件标准允许的公差范围内，锁附时端面能够与被连接件的安装表面完全贴合，锁紧后预紧力可以均匀分布在整个接触环面上，不会出现局部应力集中导致的被连接件表面压痕、螺母偏斜的问题。从设计思路层面，该螺母的结构没有多余的复杂特征，所有几何尺寸都围绕装配便利性、锁附可靠性两个核心目标设定：六角外轮廓的倒角做了小尺寸过渡处理，既去除了机加工后锋利的锐边，也能够在自动化送料、机械手抓取上料的过程中避免棱角卡滞，适配自动锁螺丝设备的供料轨道输送逻辑；

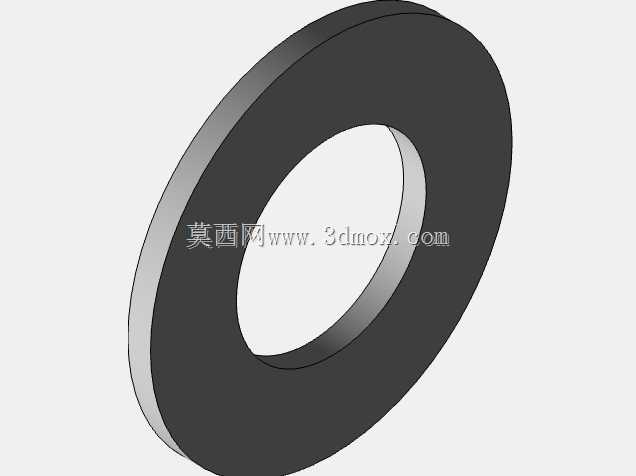

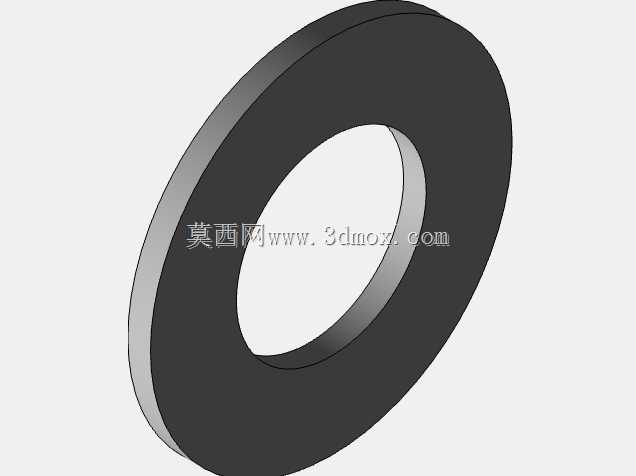

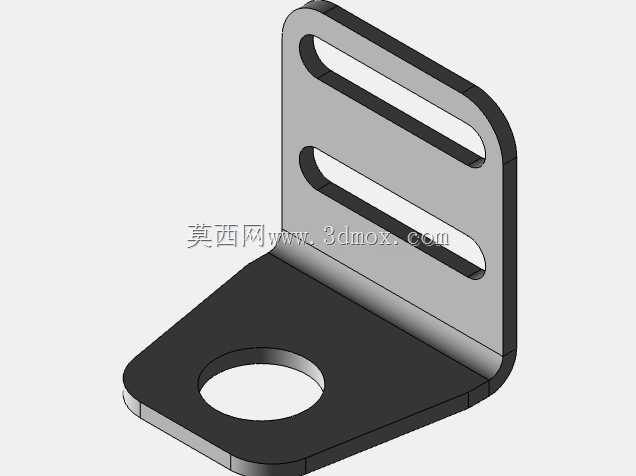

　　内螺纹的两端入口处均加工有引导锥角，现场装配时操作人员或者自动锁附机构可以快速将螺母对准螺杆端部，无需反复对位调整，大幅提升批量装配的作业效率。在安装边界层面，该螺母的六方外接圆尺寸、轴向总厚度都预留了足够的工装避让空间，设计人员在进行整套机构的三维布局时，可以直接将该螺母数模导入装配体，模拟扳手旋转的作业空间、套筒下沉的行程距离，提前排查周边管线、传感器本体、钣金支架是否存在装配干涉，避免实际加工组装时才发现操作空间不足的问题。在实际工业场景中，这类螺母常被用于光电传感器、电感式接近开关、电容式检测元件的安装支架锁附，产线运行时持续存在的机械振动、传送带启停冲击都要求紧固件具备优秀的防松潜力，加厚的螺母本体可以配合平垫圈、

　　弹簧垫圈或者螺纹防松胶使用，在长期交变载荷下维持稳定的预紧力，不会因为传感器位置偏移导致检测信号误触发。数模的几何还原度覆盖了零件所有关键装配特征，六方面的平面度、螺纹的牙型轮廓、端面的贴合区域都按照实际机加工零件的尺寸比例构建，结构工程师在做设备选型、装配校核时，可以直接测量数模的所有安装尺寸，确认螺母与安装孔位、螺杆规格、周边结构的匹配性，无需额外二次建模即可完成整套紧固系统的布局验证。针对不同的使用工况，该基础六角螺母结构还可以衍生出带尼龙防松圈、全金属锁紧压点的变体版本，当前数模的基础本体尺寸完全可以作为衍生设计的基准，工程师只需要在对应特征位置添加防松结构即可快速生成适配高振动场景的专用紧固件，大幅缩短标准件选型与建模的周期。
