镀锌钢偏心闭合拉环式锁扣结构

　　该偏心闭合旋钮属于侧向安装的拉环式快速锁扣，核心作用是在需要频繁开启、闭合的设备部位提供稳定预紧力，常见于拖车栏板、检修盖板、箱体门盖、工装夹具、料仓侧板以及需要防松定位的机械连接位置。与普通螺栓压紧方式相比，这类锁扣不需要工具辅助，操作人员通过扳动长手柄即可完成锁紧或释放，闭合后利用连杆机构越过偏心死点形成自锁，即使在振动工况下也不易自行脱开。

　　从实际使用场景看，锁扣的受力路径比较明确：拉环端连接被压紧件，底座通过两个安装孔固定在机架或门体一侧，手柄下压后，内部连杆将拉环向底座方向牵引，使配合面之间产生持续压紧力。设计时需要重点关注拉环行程、手柄力臂、连杆铰接点位置和偏心闭合量之间的匹配。若牵引行程过大，手柄闭合末段会出现明显阻力，操作费力；若行程不足，则锁钩虽能挂上，却无法形成足够预紧，设备运行中容易出现间隙、异响甚至松脱。该结构采用多片铰接板与铆钉组合，各转动副之间保留合理间隙，既保证手柄动作顺畅，也避免长期使用后因泥沙、涂层或轻微变形造成卡滞。

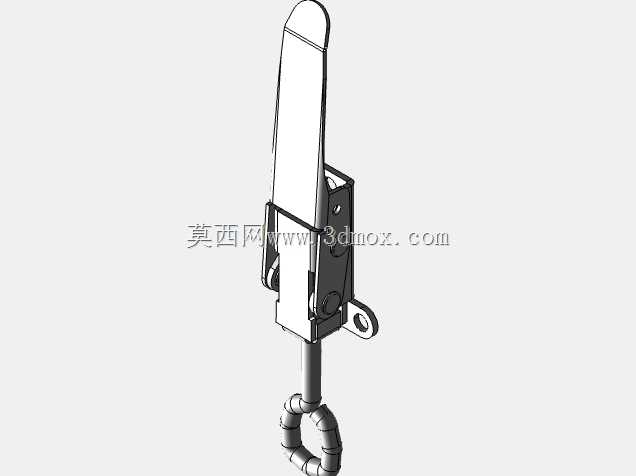

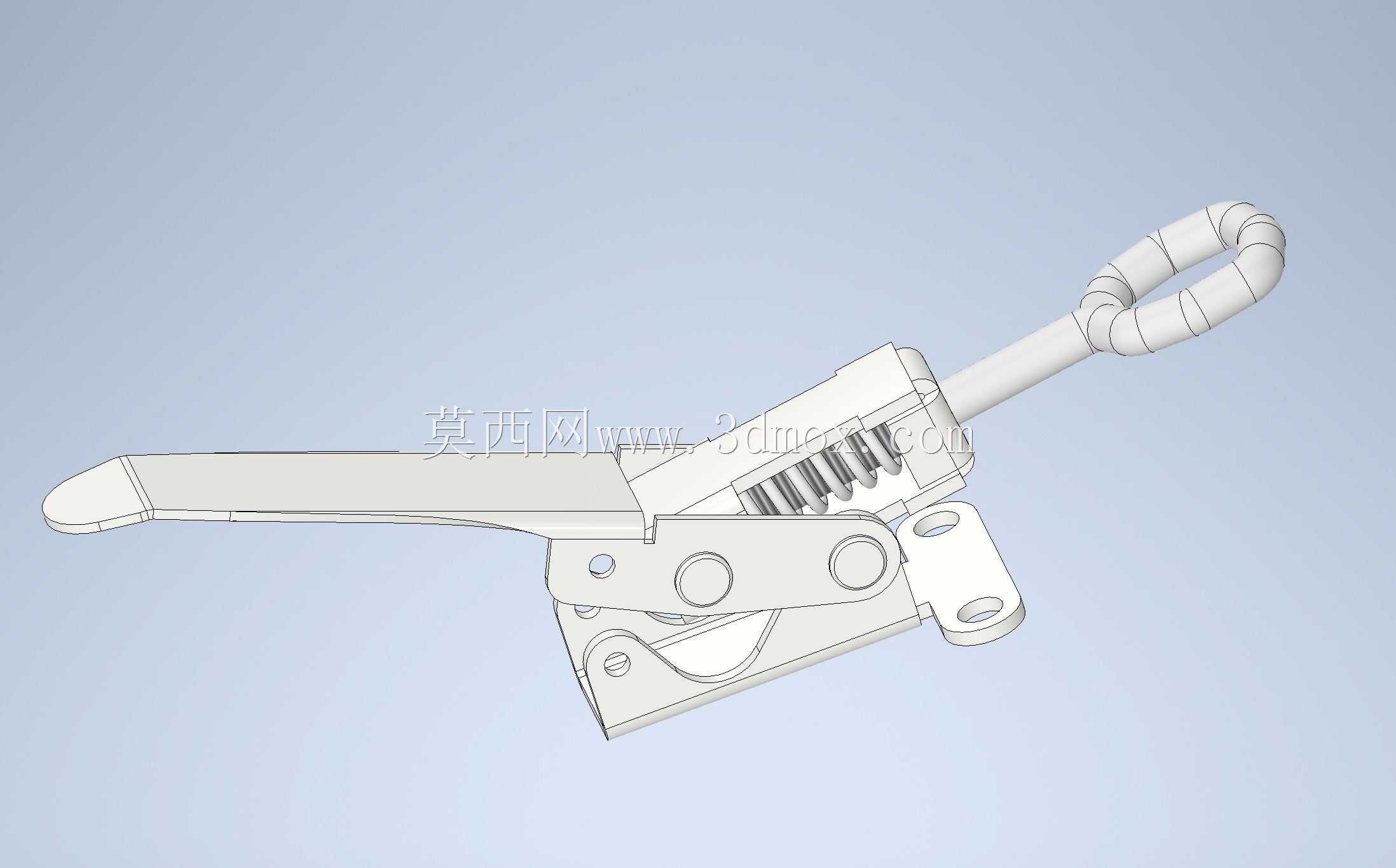

　　外形与安装边界方面，锁扣主体沿手柄方向展开，总长约230mm，安装高度约35mm，整体为扁平侧装布局。底座上的孔位决定了它在钣金件、方管框架或焊接支架上的布置方式，建模时应把底座贴合面、孔中心距、铆钉轴线、拉环中心轨迹以及手柄全开和全闭位置都表达清楚。对于设备选型而言，不能只看单件外形，还要校核闭合后拉环与挂钩的搭接深度、手柄末端与周边构件的避让空间，以及打开状态下手柄是否会与门板、管路、线缆或操作人员通道发生干涉。

　　材料与表面处理采用钢制构件表面镀锌，适合一般工业环境和户外短时使用。钢件提供较高的抗拉和抗冲击能力，镀锌层则用于改善防锈性能。结构中手柄、拉环、侧板、销轴和底座共同承载，受力最大的位置通常集中在拉环弯曲处、铆钉孔边缘以及底座安装孔周围。进行三维结构设计时，这些部位应保留足够壁厚和圆角，避免在反复扳动过程中产生应力集中。拉环做成环形，既方便手指或辅助工具牵引，也能在挂钩对中存在少量偏差时提供调整余地。

　　建模思路上，应先确定底座安装面和锁扣牵引方向，再布置连杆铰接点与手柄旋转中心。偏心闭合的关键不在于复杂曲面，而在于运动机构的几何关系：手柄从张开位置压向闭合位置时，连杆端点需要越过理论死点，使锁扣在最终位置形成稳定闭锁。模型中需要体现各铆钉的同轴关系、侧板的对称装配、拉环与连杆的连接，以及手柄表面的防滑分段结构。装配体检查时，应分别模拟开启、挂接、压紧和自锁四个状态，确认拉环长度与挂钩位置匹配，手柄压下后不会回弹，解锁时所需扳动力又在人工可接受范围内。

　　在设备集成中，这类锁扣特别适合要求快速维护、可靠压紧和重复定位的部位。例如箱体盖板需要密封压边时，可通过调整挂钩位置改变预紧量；工装夹具需要快速夹紧工件时，可利用其死点自锁特性保持夹持力；车辆栏板或移动式设备上使用时，则要结合振动、冲击和镀锌防腐要求校核安装螺钉规格。三维模型不仅要呈现外观，更应服务于安装校核和运动验证，使设计人员能够直接判断孔位、行程、操作空间和周边干涉情况，从而减少实物试装阶段的反复修改。
