L型法兰直角转向连接螺栓组件

　　这套L型法兰连接紧固件主要面向管路系统中需要将流体走向偏转90度的直角转向工况，在化工流体输送、暖通空调管路、工业给排水以及小型工艺管线改造场景中较为常见。现场施工时，两段原本呈垂直布置的管道法兰端面往往无法直接对接，常规直通螺栓只能沿单一轴向压紧法兰，而这种带中间定位段的长杆六角螺栓组件，能够配合L型法兰的特殊孔位布局，从两个正交方向分别提供预紧力，保证法兰接合面在直角转弯处仍然保持均匀密封压力。

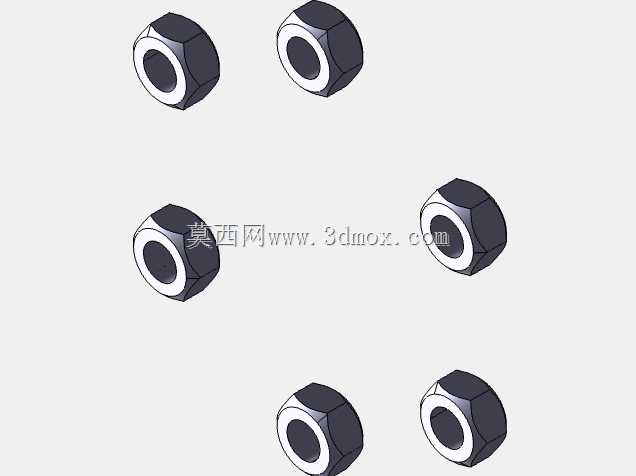

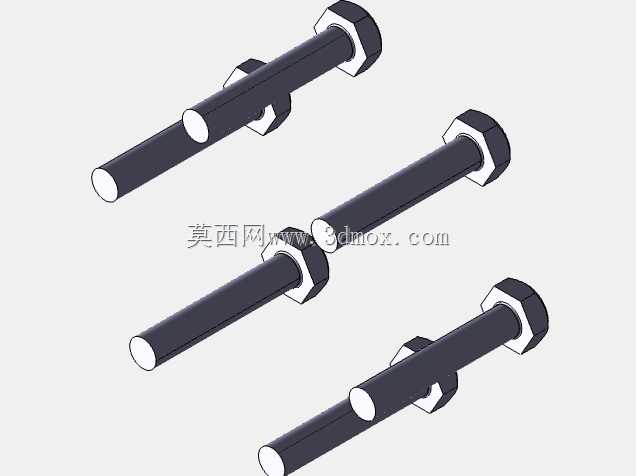

　　从结构组成来看，整套构件包含三根长杆六角头螺栓以及配套的六角螺母，螺栓杆身采用等直径光杆设计，仅在两端螺纹啮合区域加工螺纹，中间大段光面用于穿过法兰盘上的预制通孔。这种设计思路在实际装配中有明显优势：光杆部分与法兰孔之间形成径向定位，拧紧螺母时杆身不会随螺母转动而产生扭转剪切，预紧力沿螺栓轴线稳定传递；同时光杆的配合间隙控制在合理范围内，能够限制两片法兰在受内压冲击时产生横向错位，避免密封垫片因偏载而局部失效。

　　建模过程中首先依据法兰连接的标准孔距确定螺栓有效夹紧长度，杆身总长需要覆盖L型法兰两侧的连接耳厚度、密封垫片厚度以及两端螺母的啮合高度，预留出2至3牙螺纹的伸出量，防止运行中振动导致螺母松脱。六角头部与螺母的对边尺寸按照常规紧固件规格选取，保证现场使用标准开口扳手或套筒即可完成装拆，不需要专用工装。螺栓端部做了倒角处理，既方便穿入法兰孔，也能在拧螺母时起到导向作用，避免螺纹首牙磕碰损伤。

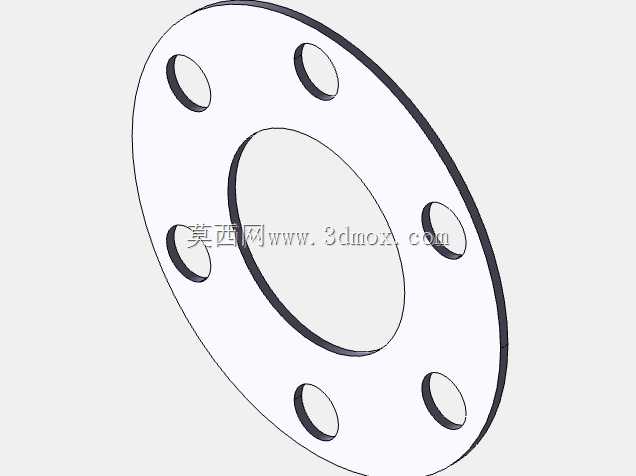

　　安装边界方面，布置这套组件时需要在法兰外侧留出足够的扳手操作空间，六角头回转半径范围内不能布置其他管线或支架，否则后期维护无法施加额定拧紧力矩。三根螺栓沿法兰连接区域呈错位排布，对应L型法兰上不同方位的连接孔，拧紧顺序遵循对角交叉原则，分两到三次逐步加载力矩，让法兰端面平行贴合，垫片被均匀压缩。如果管路输送的是带温度波动的介质，螺栓预紧力还要考虑热胀冷缩带来的应力变化，长杆结构本身具备一定的弹性伸长量，能够补偿温度变形，降低法兰面泄漏概率。

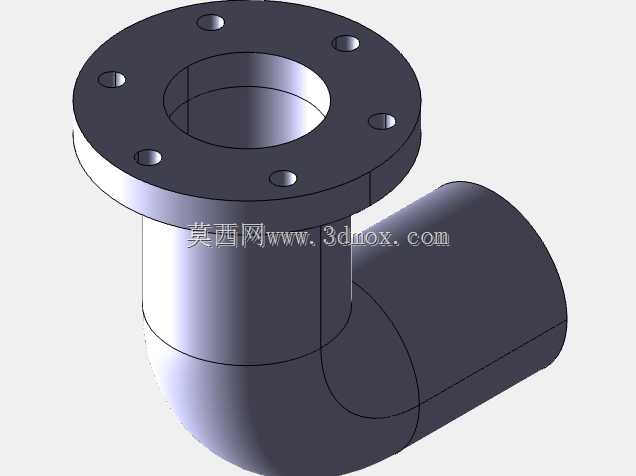

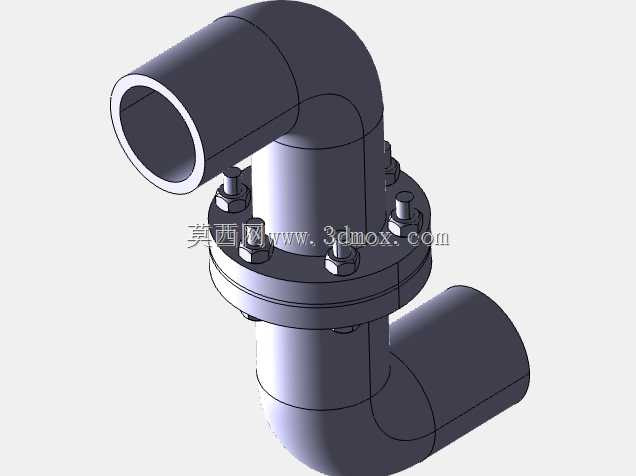

　　在功能特性上，这套连接件区别于普通单头螺栓的核心点在于适配直角转向的法兰结构，流体在弯头内部完成90度流向改变，而外部紧固件负责把弯头两端的法兰分别和上下游管道锁紧。杆身的长跨距设计让夹紧力分布更平缓，不会因为局部应力集中造成法兰铸铁或铸钢件的耳板开裂。三维建模时对螺纹部分做了简化表达，工程出图阶段可以再细化螺纹牙型参数，用于加工出图或者装配干涉检查；整体装配完成后可以直接在管路总装中验证螺栓与周边管线、支吊架的间隙，提前发现现场安装时可能出现的扳手空间不足、螺栓长度过长触碰相邻设备等问题。对于暖通管路设计人员来说，这类标准化的法兰连接组件模型可以直接调用到管线布局中，减少重复绘制紧固件的工作量，同时保证装配关系完全符合实际施工逻辑。
