十六寸车载通用轴流散热风机结构

　　这款十六英寸轴流风机的三维结构，面向车载舱室、移动设备间、临时作业工位以及狭小空间的强制通风场景展开设计。整机外径按四百毫米量级控制，属于通用型大风量送风部件，既可以嵌入设备柜体侧部作为散热排风单元，也能够通过支架固定在车厢内壁、检修工位旁，承担人员送风、热空气置换、局部气流组织等任务。

　　从实际使用角度看，这类风机并不追求高压头管路输送，而是依靠大直径扇叶在较低转速下推动大流量空气，运行噪声相对可控，适合人员长时间停留的环境。车载工况下，设备需要面对颠簸、倾斜安装、粉尘附着以及维护空间受限等问题，因此结构上把外框、防护网和扇叶作为三个核心层级处理：外圈承载安装边界，前后网罩承担异物阻隔，内部扇叶负责气动做功，中部轮毂则容纳电机安装与传动连接位置。

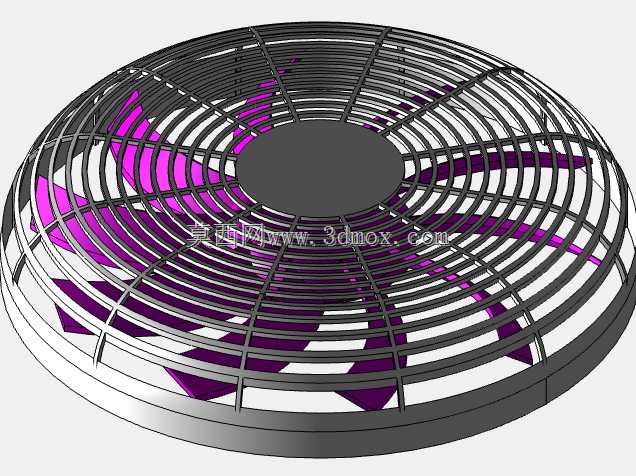

　　外形边界以圆形轮廓为基础，网罩由多圈同心环筋和径向辐条交织构成。环筋沿轴向形成连续防护面，能够阻止手指、工具、线束等直接接触旋转扇叶；径向辐条从外圈向中心轮毂收拢，既提高网罩整体刚度，也避免大面积板材带来的风阻。网罩并非简单装饰件，在工程选型中需要同时考虑防护间隙、迎风面积和清洁便利性。该结构的环形筋条分布较密，扇叶前方形成稳定遮挡，后方同样设置防护，适合安装在人员可触及的位置。

　　扇叶采用多叶片宽弦布局，叶尖靠近外框内壁，尽量减少叶尖泄漏造成的风量损失。叶片表面带有明显扭转角，从轮毂到叶尖的截面角度逐步变化，使不同半径处的线速度与攻角相匹配。靠近轮毂区域线速度低，叶片承担建立初始气流的作用；叶尖区域线速度高，主要贡献推风量。紫色叶片与黑色网罩在模型中区分明确，便于结构评审时检查叶尖间隙、网罩干涉以及旋转包络。

　　中部轮毂为圆盘式造型，外缘与叶片根部平滑过渡，可降低根部应力集中，也为电机轴、紧固螺母或卡扣结构预留空间。实际装配时，电机通常位于轮毂后方，电机轴与轮毂中心对中，外框后侧可设置电机支架或安装脚。三维建模时需要重点控制旋转轴与外框中心的同轴度，若偏心过大，风机运转时会产生周期性振动，长期车载使用容易造成网罩共振、紧固件松动。

　　安装边界方面，四百毫米直径决定了它不适合狭窄仪表位，而更适合车厢侧壁、设备柜门、移动电站箱体、工程车休息区等具有圆形开孔或平面支架的位置。外框厚度方向需要预留电机、接线和后侧安全距离，网罩前后也应保留进风、出风空间，避免贴墙安装导致吸气受阻。若用于柜体散热，开孔直径应与外框匹配，周边设置减振垫或橡胶衬套，以削弱电机振动向钣金传递。

　　设计思路上，该模型把通用风扇的可制造性放在重要位置。外框和网罩可采用金属线材焊接、冲压包覆或塑料注塑成型；扇叶适合一体注塑，以保证叶片一致性和动平衡稳定性。结构拆分清晰，便于在三维软件中检查装配关系：网罩与外框之间可通过卡扣、螺钉或包边固定，扇叶与电机轴之间通过中心孔和锁紧件连接，后期维护时可拆除前网清理积尘。

　　在通风系统校核中，不能只关注直径尺寸。扇叶数量、叶片扭角、网罩遮挡率、电机转速和安装方向都会影响实际风量。该结构的大直径低阻网罩有利于空气通过，但密集筋条仍会产生一定湍流噪声，因此在人员附近使用时，可配合调速电路或减振安装。若用于设备散热，应让气流顺着热源流向布置，避免排风回流到进风侧；若用于车载人员降温，则可将出风面朝向活动区域，后侧保持通畅。

　　整体来看，这套风机结构完整表达了外框、防护网、扇叶、轮毂之间的空间关系，旋转包络、安全防护和安装轮廓都比较明确。对于结构设计人员，它可作为车载通风设备、柜体冷却系统和移动式送风装置的基础参考；在详细设计阶段，还需结合电机型号、风量曲线、材料强度、固定孔位和电气防护等级进一步完善。
