华硕猛禽显卡92mm风扇转接固定支架

　　这套转接结构面向桌面独立显卡的风冷改装场景，核心作用是把标准92mm规格的轴流散热风扇，可靠固定到华硕strix GTX10系列公版/非公版显卡的原有散热安装位上，解决原厂风扇老化、噪音偏大、扇叶损坏后替换件难匹配，或是玩家希望更换更高风压、更低转速静音风扇的实际需求。在日常装机、老旧显卡维护、小型机箱风道优化这类工程场景里，显卡原装风扇往往采用专属孔位与异形外框，市售常规92mm风扇无法直接锁附，很多改装方案只能用扎带捆绑、双面胶粘贴，长期使用中会出现风扇偏移、震动异响、散热鳍片贴合间隙变大等问题，这款转接支架就是为了填补标准风扇与显卡原生安装位之间的尺寸落差，形成刚性、可重复拆装的固定连接。

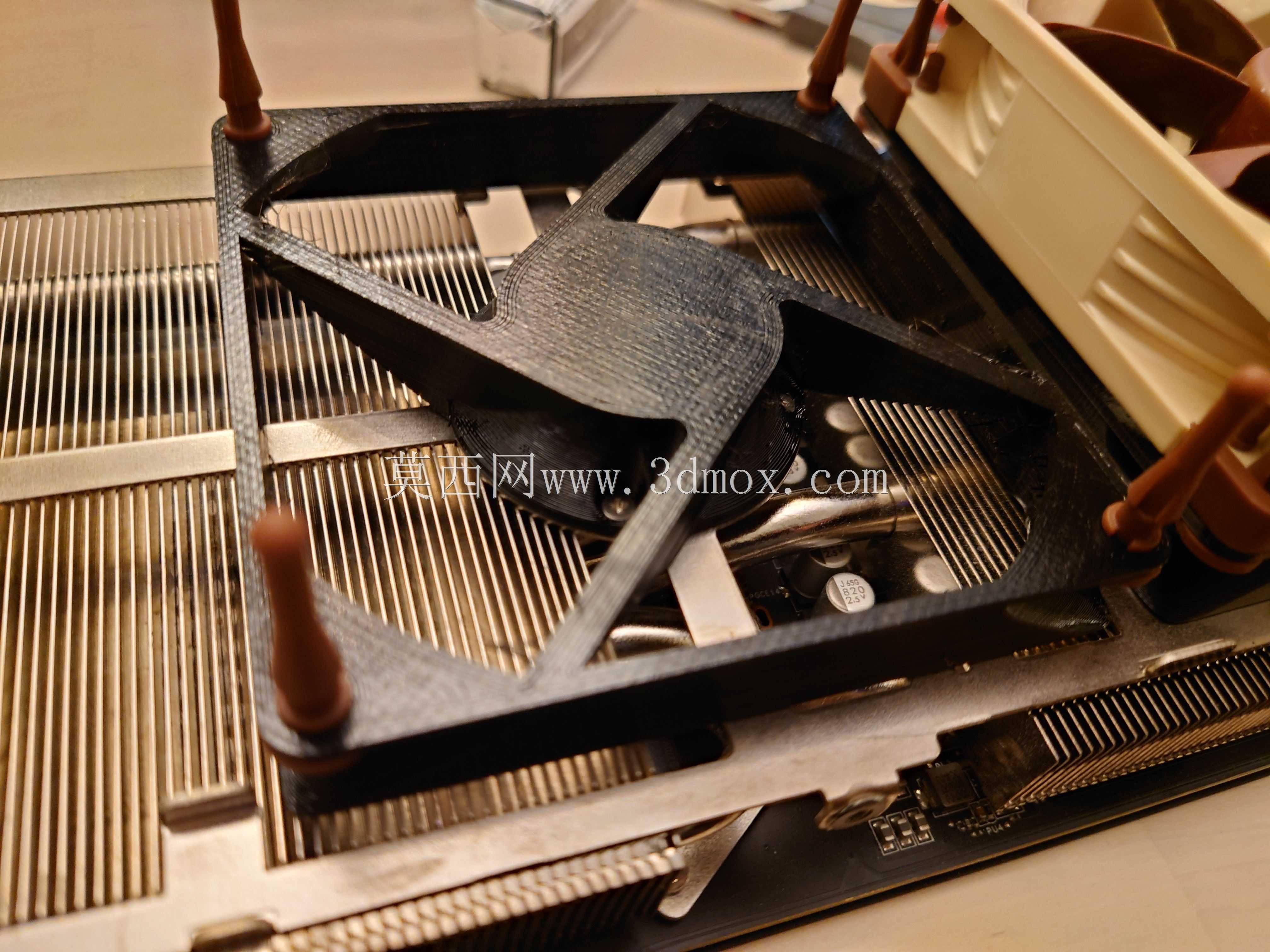

　　从安装边界来看，支架设计时首先核对了显卡PCB与散热模组的外露空间：转接件与显卡图形板卡厚度方向预留出12mm的补偿间隙，这个尺寸刚好避开显卡表面的电容、电感、供电MOS管等凸起元件，同时让风扇扇面与原有散热鳍片保持合理距离，既不会因距离过近导致扇叶剐蹭鳍片，也不会因间距过大吹散失风压、削弱鳍片热交换效率。支架整体贴合显卡原有金属散热支架的轮廓走线，边缘做了让位开槽，不会遮挡显卡挡板侧的DVI、HDMI等输出接口——实际装机中显卡左侧金属支架突出段会和最外侧风扇的边角产生空间干涉，因此支架对应位置预留了修整余量，安装时可根据自身显卡的接口焊点、金属挡板冲压公差，对支架边缘做小幅打磨裁切，保证风扇装回后不会顶到接口外壳、也不会影响显卡插装机箱挡板。

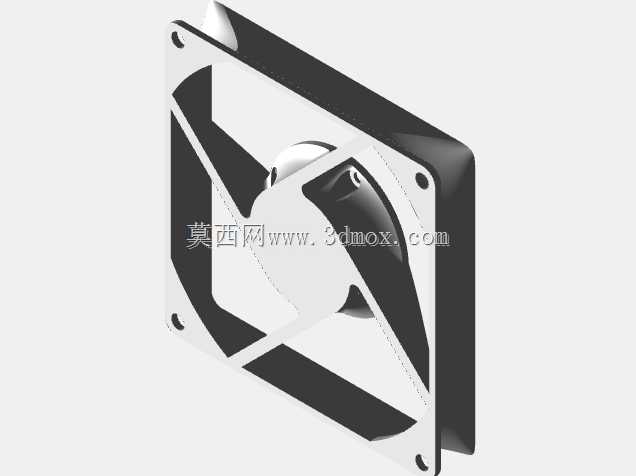

　　结构上这套转接件做了两种壁厚变体，分别对应不同3D打印材料的力学特性：1.6mm薄壁版本适配PLA、PETG这类刚性长丝，材料收缩率低、成型后形变小，打印完成后支架硬度足够，能够牢牢撑住风扇运行时的微震动，适合日常室温环境下长期使用，打印时无需做填充率过高的冗余设计，就能满足锁附螺丝的握持力；2mm厚壁版本则针对TPU这类柔性长丝设计，稍厚的壁身可以弥补柔性材料偏软的特性，安装后支架自带微量缓冲能力，能吸收风扇高速转动产生的高频震动，进一步降低共振传导到显卡PCB、再传递到机箱的异响，适合追求极致静音的改装场景。

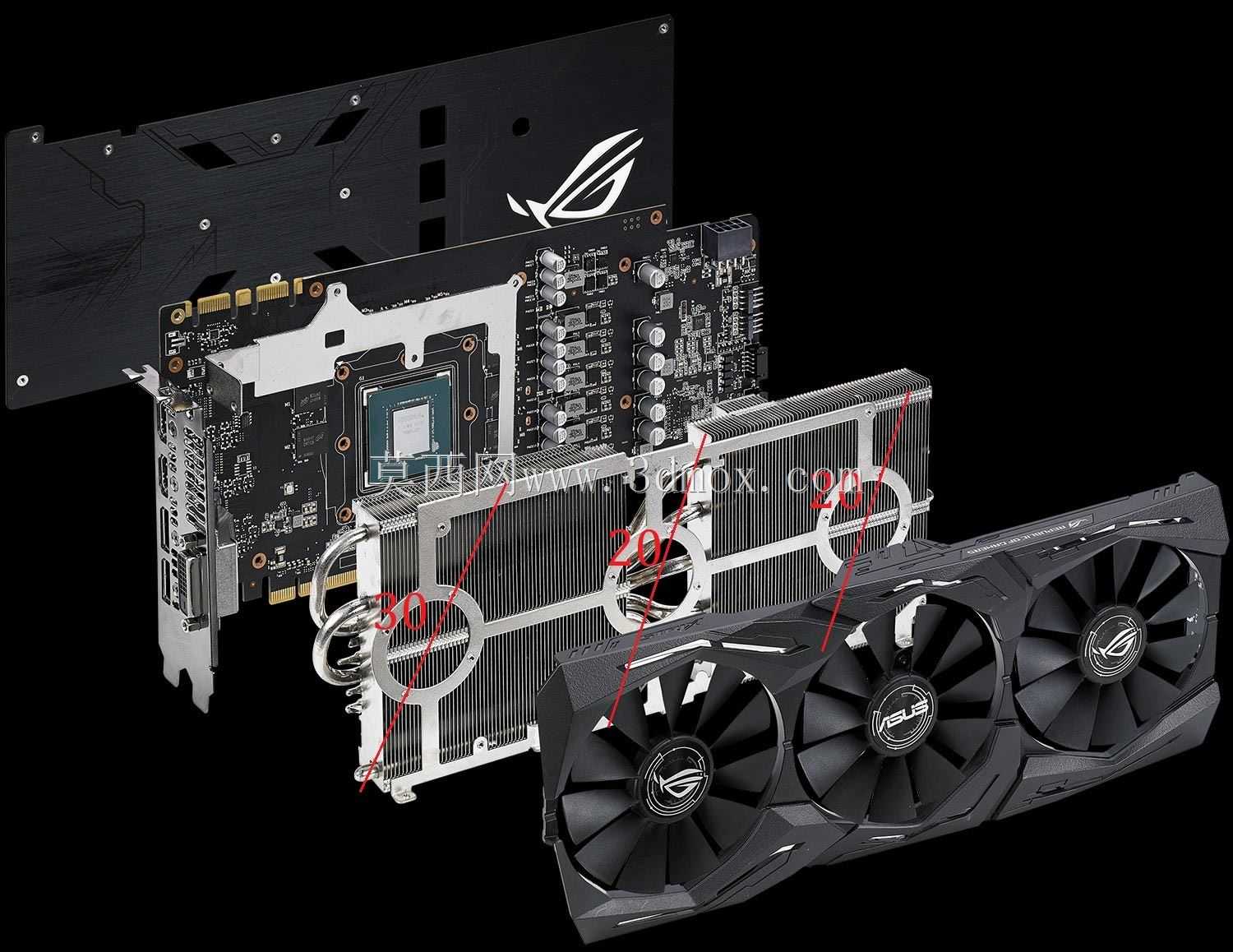

　　孔位设计上，支架一侧匹配92mm标准风扇的通用孔距，四个角位预留对应螺丝过孔，可直接使用市面标准风扇自攻螺丝或者M3机丝固定；另一侧的安装孔位则完全对齐华硕strix GTX10系列显卡散热模组的原生锁点，不需要在显卡PCB或者散热鳍片上额外钻孔、破坏原厂结构。设计时特意将螺丝锁附的对齐角度控制在20度到30度区间，这个角度一方面适配原厂散热支架的倾斜安装面，让螺丝锁入后受力方向垂直于支架贴合面，不会出现滑牙、应力集中导致支架开裂的问题；另一方面也让风扇装入后风向完全正对散热鳍片的翅片走向，气流可以顺着鳍片缝隙快速贯穿，把GPU核心、显存颗粒、供电模块的热量及时带出，避免风流偏移造成局部散热死角。

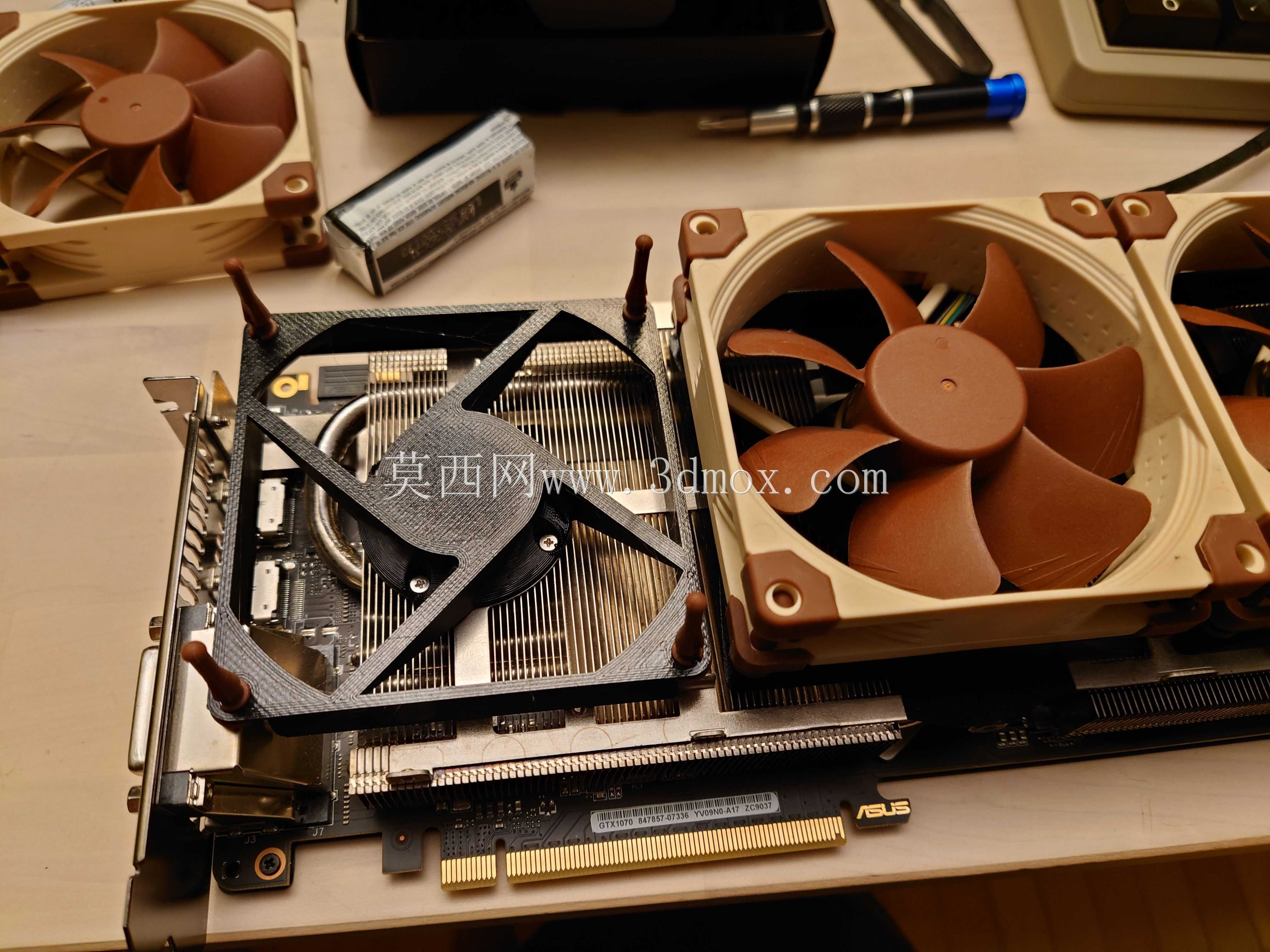

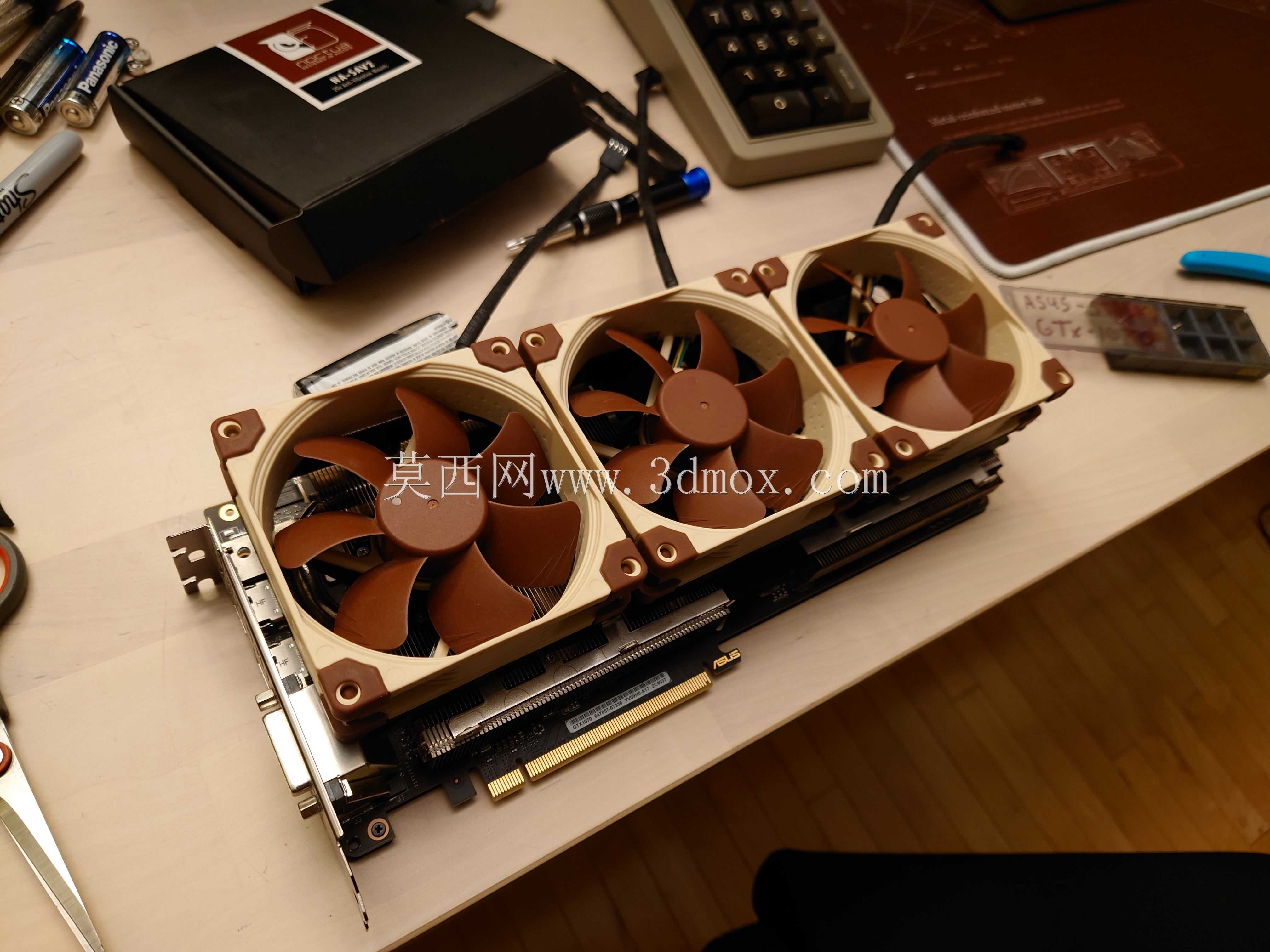

　　从实际装配流程来看，改装时先将显卡原有老化风扇的螺丝卸下，移除旧扇框，把转接支架先对位到显卡原生散热孔位，手拧带入几颗定位螺丝确认孔位无偏移，再将92mm风扇对齐支架外侧的标准孔位，交替锁紧四角螺丝，过程中可以随时观察风扇扇叶和周边电容、热管、挡板的间隙，若边角和DVI端口金属壳出现触碰，只需用锉刀小幅修磨支架对应让位边即可，全程不需要改动显卡核心的散热底座，也不需要重新涂抹核心导热硅脂，改装门槛低，同时保留了原厂散热鳍片与热管的完整导热能力。这类转接结构在老旧游戏显卡维护、ITX小机箱散热降噪、二手显卡整备翻新的场景中实用性很强，既规避了非标原厂替换扇采购成本高、型号匹配难的问题，也让玩家可以自由选择不同风压、转速区间的标准92mm风扇，根据自身机箱风道调整散热策略，在保证GPU满载温度可控的前提下，把运行噪音降到更低的水平。
