农用锤式籽粒脱粒清选作业设备

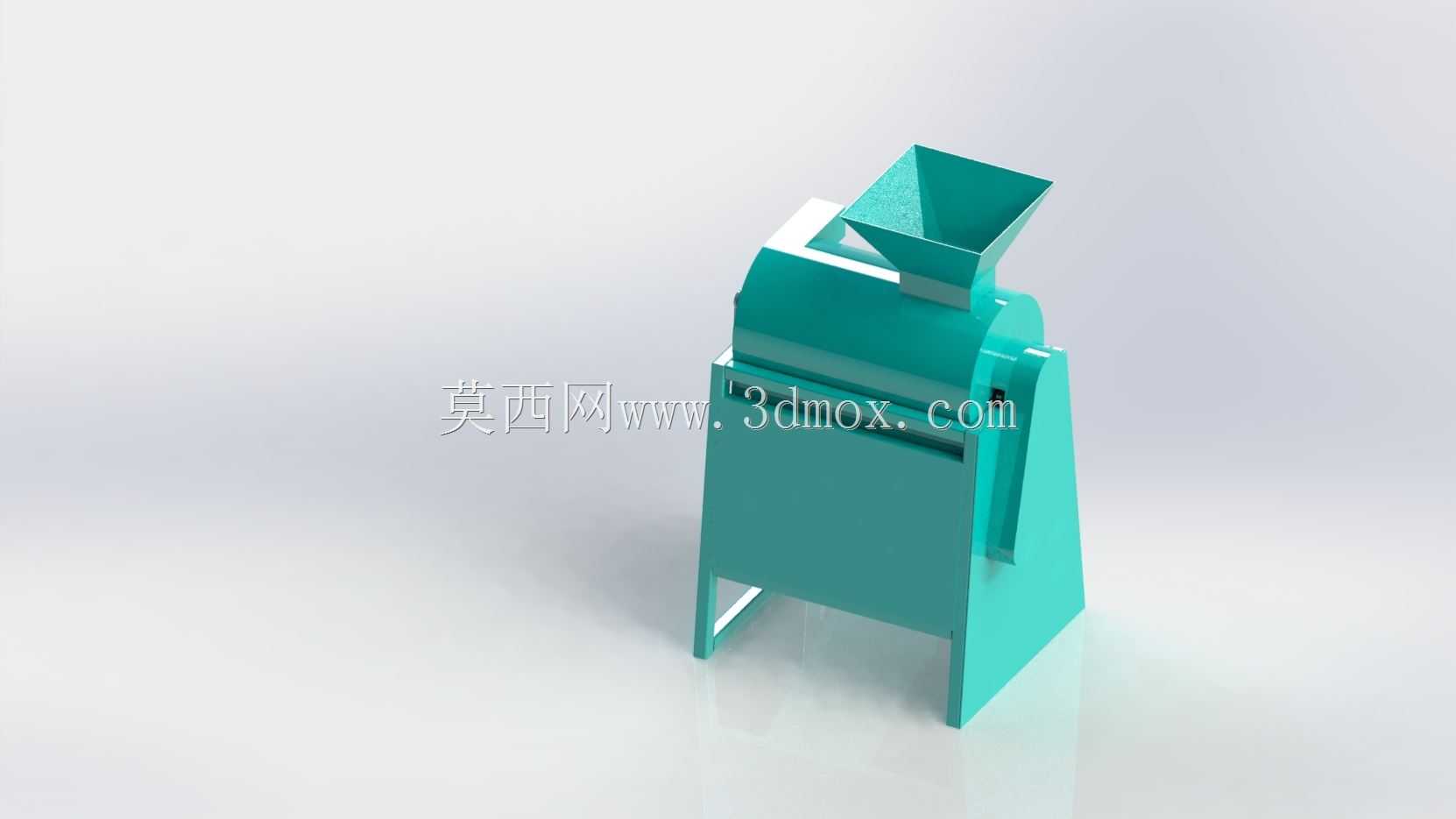

　　该设备面向小批量粮食籽粒处理场景，常见于农户庭院、小型粮油加工点、山区半山区收获作业以及种子初处理工位，主要完成穗状作物从喂入、锤击脱粒、籽粒分离到杂余排出的连续作业。设备整体采用立式紧凑布置，上部设置扩口式进料斗，斗体向下收拢并与主机腔衔接，作业人员可将带穗作物连续投入，物料依靠自重和导向斜面进入脱粒腔，减少人工推送深度，也降低手部靠近运动部件的风险。

　　主机腔体是整机的核心工作区域，内部以高速旋转的锤击元件对作物穗轴进行反复打击、搓擦和碰撞，使籽粒从穗轴、苞叶或短茎秆上脱离。与单纯碾压式结构相比，锤击方式对玉米、高粱、谷子等不同含水率物料具有较强适应性，打击间隙和转子线速度可根据作物种类进行匹配。腔体侧壁承担物料导向和阻挡作用，脱开后的籽粒在气流、重力和筛面运动共同作用下向下方汇集，较长茎秆和轻杂则沿侧向通道排出，从而减少籽粒夹带损失。

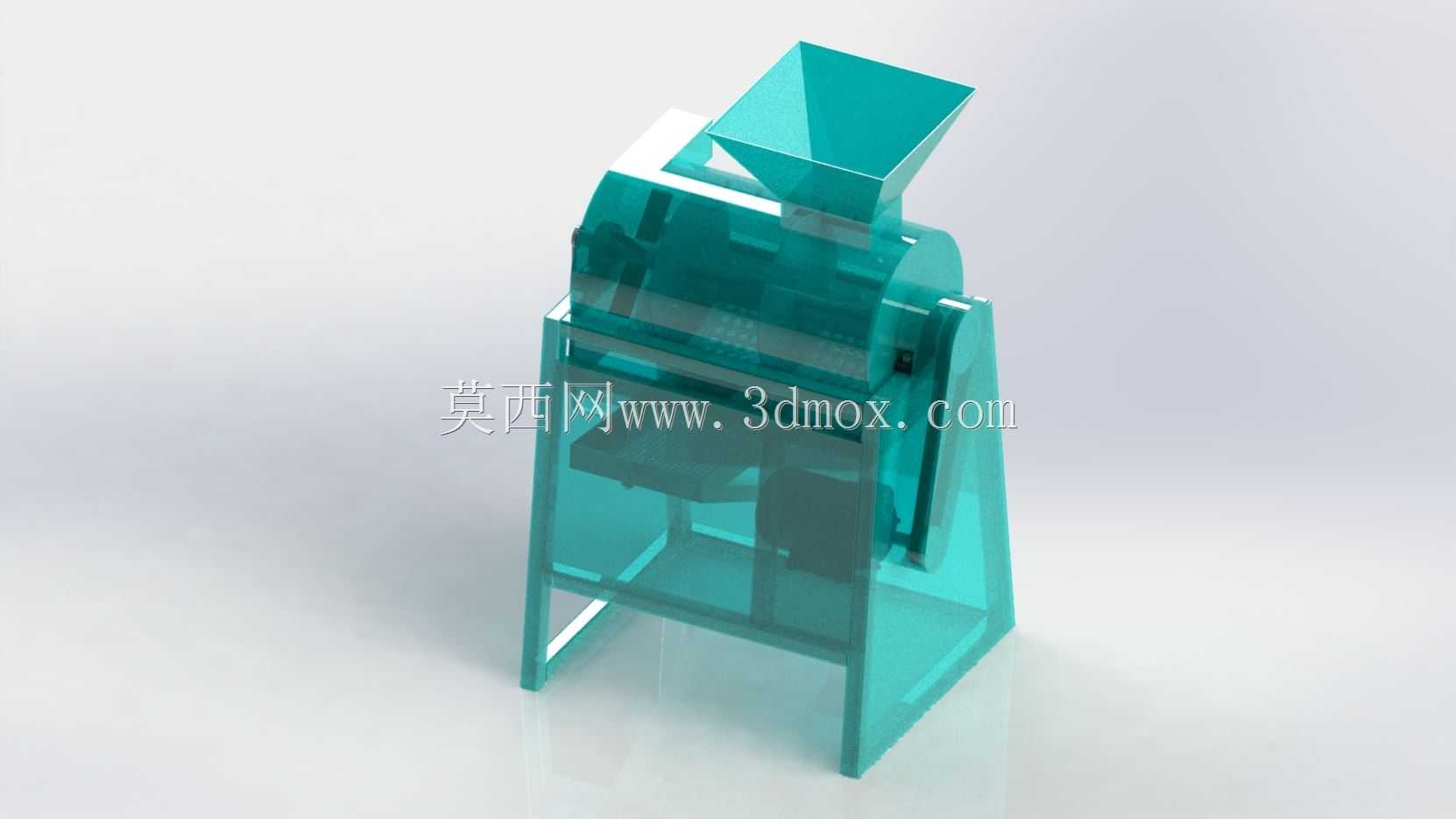

　　从结构建模角度看，机架采用四条支腿外张支撑，支腿下端形成稳定落地边界，整机上部工作腔重量较大，外张腿能够扩大支撑多边形，降低转子启停和连续喂入不均时的晃动。支腿与箱体连接处设置加强转折面，既承担竖向载荷，也抵抗锤击转子带来的周期性侧向振动。机身侧板、检修盖板和出料区域均以钣金折弯思路构建，外形线条简洁，折弯边既提高薄板刚性，也为后续焊接、螺栓连接提供定位面。

　　进料斗的方形扩口设计兼顾了喂入效率和制作工艺。斗口面积较大，能够接纳成把或小批量连续倒入的作物；斗壁斜度需保证物料顺利下滑，避免潮湿茎秆搭桥。斗体与主机腔连接处形成收口段，该位置不宜突然缩径，否则容易造成物料瞬时堆积；模型中斗体过渡面与腔体上盖保持连续，可在工程细化时进一步增加耐磨衬板或可更换导向板。

　　设备侧面预留传动与维护空间，实际布置时可在侧方安装皮带轮、防护罩、电机座和张紧机构。转子轴穿过箱体处应设置轴承支承和密封结构，防止粉尘、碎屑进入轴承位。对于三维结构设计人员，建模时需要重点核对转子外径与腔体内壁的安全间隙、筛板包角、锤片端部运动范围以及检修门开启空间。间隙过小会造成堵塞和异常摩擦，间隙过大则会降低脱净率；筛孔尺寸直接决定籽粒透筛能力和杂余控制效果，应按目标作物粒径选取。

　　外形边界方面，该设备属于中小型立式作业机械，高度方向明显大于占地面积，进料斗位于人体腰部至胸部附近时喂入较为省力。安装地面应平整坚实，支腿底部可通过地脚螺栓或配重方式固定；设备周围需保留上料、排杂、装袋和检修通道，侧方传动区应留出皮带拆装和电机张紧空间，出料口下方需容纳接料袋或小型输送容器。若布置在室内加工点，还应考虑粉尘外逸方向，将排杂口背离人员操作位，并预留除尘风罩接口。

　　设计思路上，整机强调简单、耐用、易维护。外部没有复杂曲面，主要由板件焊接、螺栓装配和标准传动件组成，适合乡镇加工厂自制或小规模量产。箱体上的可开启盖板用于清理残留物料、更换锤片和检修筛板；支腿间空间可用于安装电机，也可放置接料装置。工程细化时，应在高磨损区域增加可更换衬板，在转子装配处进行动平衡校核，并对机架焊接件做振动疲劳检查。通过三维模型可直接检查喂入、打击、透筛、排杂和接料的空间关系，为后续工程图绘制、件号拆分和现场安装提供清晰依据。
