2.5千瓦卧式工业直流驱动电动机

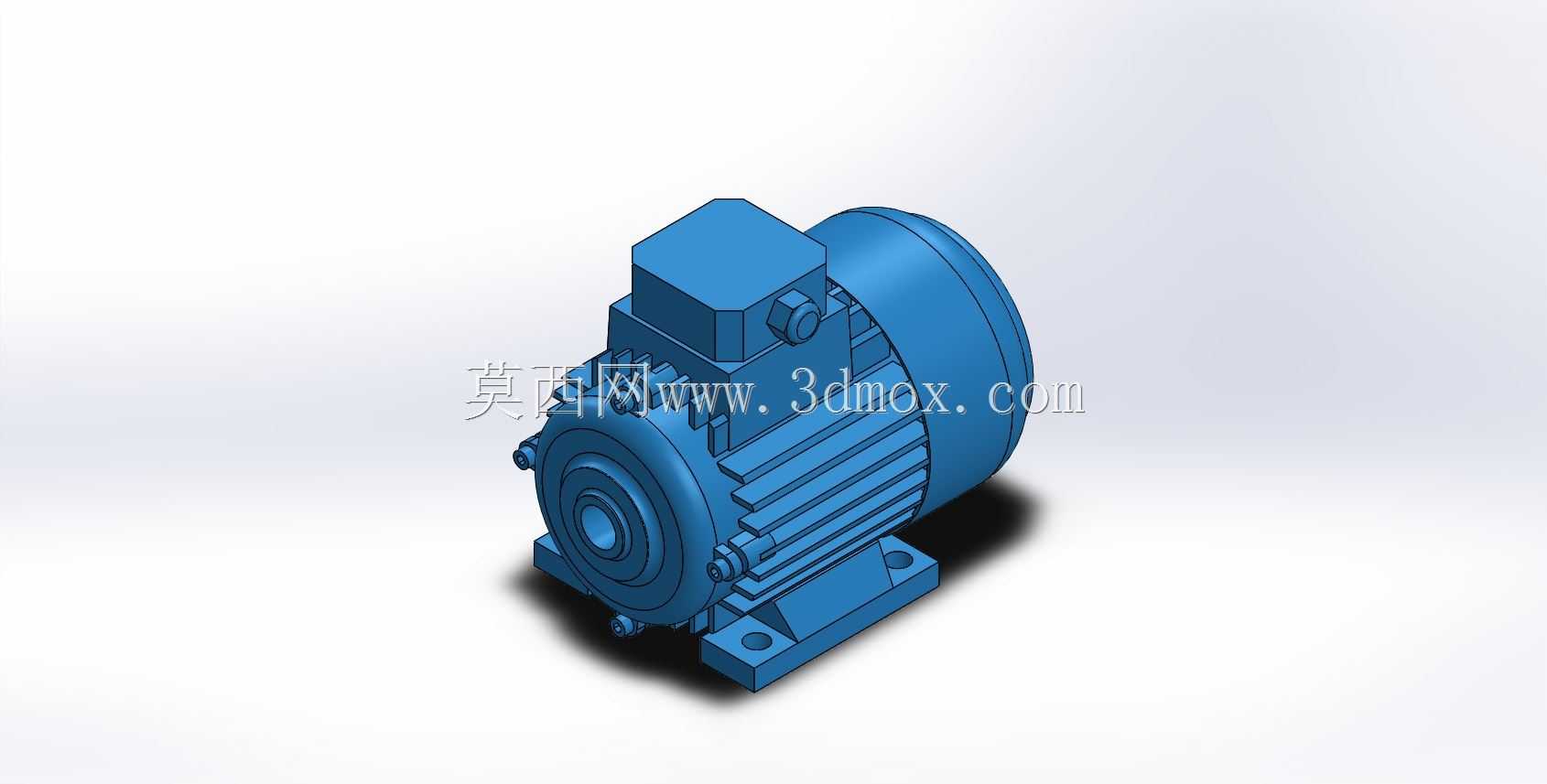

　　这套2.5千瓦卧式直流电动机的三维结构，还原了车间常规动力改造里最常碰到的一类驱动单元形态。做产线布局时最先要卡的不是功率参数本身，而是安装边界：底脚四个沉孔的横向、纵向孔距必须和原有设备的安装梁完全对齐，底座厚度要匹配配套减震垫的压缩量，轴伸端的中心高决定了联轴器、带轮或者链轮的对中基准，哪怕偏差几毫米，后期运行都会出现轴系交变载荷，轻则密封件过早磨损，重则轴承位发热、输出轴疲劳断裂。模型里把底脚的安装孔、加强筋过渡圆角都做了实体还原，选型阶段直接把整机包络框导入设备总图，就能提前排查周边护罩、管线的干涉问题，不用等实物到场才发现接线盒朝向和走线槽冲突。

　　从实际用途来看，这类小功率直流驱动单元在老设备改造场景里占比很高：老式输送辊道、小型实验台架、轻工包装辅机、教学实训传动平台，很多原本依赖直流调速获得宽范围平稳转矩的工位，替换动力件时需要匹配原有安装位，整机外形的复刻精度直接影响改造工作量。模型呈现的圆筒形机壳带轴向散热筋，是自然冷却电机的典型结构——散热筋顺着电机轴向布置，运行时机壳表面随转子转动带动空气沿筋条流动，不用额外加装冷却风扇就能把绕组产生的热量持续散出，适合粉尘不多、环境相对整洁的车间工位；如果是多粉尘工况，还可以在这个结构基础上外加防尘外罩，散热筋的预留间隙也能保证通风截面积不被过度压缩。

　　顶部凸起的方盒是接线腔，建模时保留了腔体检修盖的紧固凸台、侧面进线格兰头的安装位，现场布线时动力电缆从格兰头穿入腔体内接在接线端子上，检修盖拆开就能完成接线校核、绕组绝缘检测，不用拆解整个电机端盖。接线盒的朝向在三维布局里可以按需旋转90度适配不同走线方向，这也是卧式底脚安装电机相比法兰安装电机的灵活之处：底脚固定在机架梁上之后，松开接线盒和机壳的连接螺栓就能调整出线方向，不用挪动整机安装位置。

　　输出端的端盖结构做了分层细节：端盖外圈的止口和机壳内孔精准配合，保证轴承室和定子内腔的同轴度，端盖上预留的轴承注油孔、端盖紧固螺栓孔都按实际装配关系建模，拆解维护时可以顺着结构顺序依次拆下端盖螺栓、取出轴承压盖、抽出转子总成，新手对着三维模型走一遍装配逻辑，现场拆装就不会出现硬撬端盖、碰伤定子绕组的问题。机壳尾部的端盖同样带散热过渡结构，后端盖中心的轴承位和前端盖形成双支撑结构，2.5千瓦功率等级下转子的径向刚度足够，配合联轴器传动时悬臂长度控制在允许范围内，轴端挠度就能控制在规范要求的阈值内。

　　设计思路上，这类通用工业电机优先保证互换性：底脚安装尺寸、轴伸直径、键槽规格都遵循行业通用安装规范，不同厂家同功率等级的机型可以直接替换，不用重新加工安装底座。模型里底座的三角形加强筋从底脚板一直延伸到机壳外壁，把电机运行时的倾覆力矩均匀分散到整个安装接触面，避免启动、反转瞬间底脚局部应力集中导致焊缝开裂或者固定螺栓松动。整机外形没有多余的突出结构，外围护罩设计时只要留出接线盒操作空间、轴伸端联轴器防护壳的安装空间，就能完成整机安全防护，在紧凑的设备舱内部署时空间利用率很高。

　　做传动校核时，可以直接从模型里提取转子轴的轴伸长度、配合直径，匹配对应的联轴器选型：如果是和减速器直连，选弹性柱销联轴器可以补偿少量的对中偏差；如果是带传动，带轮的轮毂宽度不能超过轴伸有效长度，否则带轮定位会顶到端盖密封件。三维模型里把所有装配倒角、铸造圆角都做了还原，导出二维工程图时可以直接标注形位公差：底脚安装面的平面度、轴伸和安装面的平行度、止口和轴承室的同轴度，这些公差项都是电机生产和维修装配里的关键管控点，结构设计人员拿到模型后不用重新测绘实物，就能快速完成配套设备的适配设计。
