A100起重钢轨截面结构三维造型

　　RAIL100钢轨属于重型轨道型材，常见于厂内起重运输、港口堆场、冶金车间、铁路专用线及需要承受较大轮压的移动设备走行系统。它的核心作用不是单纯提供一根长条支撑件，而是通过连续、稳定、耐磨的轨头工作面，为车轮或起重机行走轮提供导向与承载路径，同时把集中轮压逐步传递给下方垫板、扣件、轨枕或钢结构梁。

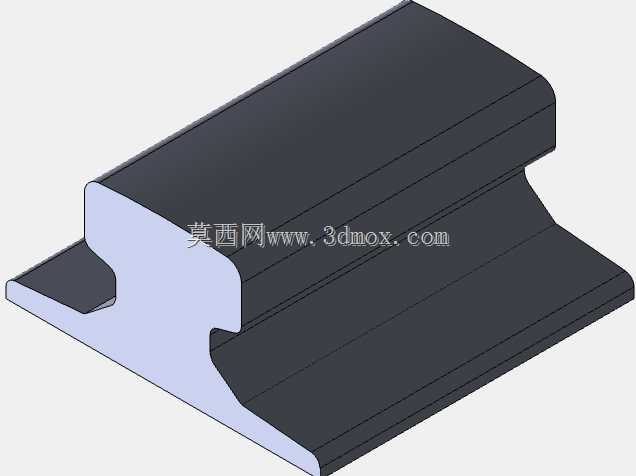

　　从结构上看，该模型重点还原了钢轨的典型工字形演变截面：顶部为宽而厚实的轨头，侧面带有轮缘接触所需的导向边界；中部为相对收窄的轨腰，用于在控制材料用量的前提下保持抗弯高度；底部为展宽的轨底，用于增大与基础或垫板的接触面积，降低局部压应力。轨头与轨腰、轨腰与轨底之间均设置过渡圆角，这些圆角并非装饰特征，而是降低轧制应力集中、改善疲劳寿命、避免截面突变处开裂的重要结构细节。

　　在实际工程布置中，钢轨通常沿设备运行方向成段铺设，单根长度方向保持平直，两根平行轨道之间的轨距需要与车轮轮距、导向轮位置及设备跨度匹配。轨底宽度决定了支撑面边界，轨头宽度决定车轮踏面接触宽度，轨高则直接影响截面惯性矩和抗弯能力。建模时若只按外观拉伸，容易忽略轨头侧面斜度、底部倒角和腰部过渡曲线，后续用于装配校核时就可能出现扣件干涉、轮缘间隙不足或支撑面贴合不实等问题。

　　该类轨道的使用场景与普通轻型导轨不同。桥式起重机、门式起重机、料场搬运台车、重型平板车以及部分工业转运车辆，在满载启动、制动和偏载运行时会对轨道产生垂直压力、横向水平力和纵向摩擦力。轨头需要承受反复滚动接触，因此截面顶部金属体量较大；轨腰承担弯曲和剪切传递；轨底则通过扣件或压板被固定，防止轨道在温度变化和车辆冲击下产生横向位移。

　　三维造型采用沿固定截面拉伸的方式表达长型材，这与钢轨轧制生产逻辑一致。设计人员在调用此类零件时，通常不会把整根轨道按复杂实体逐段建模，而是先建立准确截面，再依据线路长度、接头位置和基础分段进行阵列或拉伸。截面轮廓的准确性比表面纹理更重要，因为车轮接触、压板压紧、接头焊接或螺栓连接都依赖截面尺寸边界。

　　安装边界方面，轨底下方一般铺设钢垫板或混凝土轨枕，压板在轨底两侧间隔布置，焊缝或螺栓连接件不能侵入轨腰与车轮运行空间。轨道接头处需要控制端面错台和间隙，错台会使车轮通过时产生冲击，间隙过大则会形成周期性噪声和疲劳载荷。若轨道安装在钢结构梁上，还应复核梁体挠度与轨道固定方式，避免轨底局部悬空；若安装在混凝土基础上，则需关注预埋螺栓、灌浆层和垫板调平。

　　从设备选型角度看，A100规格钢轨适用于轮压较大、运行频率较高的走行线路。选型时不能只看轨道高度，还要结合车轮直径、踏面形状、轮缘高度、运行速度、最小转弯半径、支点间距和基础刚度综合判断。直线轨道中，车轮主要沿轨头顶面滚动，轮缘与轨侧保留间隙；当设备出现偏斜或横向力时，轮缘才与轨头侧面接触，起到导向和防脱作用。

　　模型中截面端部清晰展示了材料分布：轨头厚实，适合长期磨耗；轨底展宽，便于稳定支承；轨腰连接上下两部分，使截面在高度方向获得较好的抗弯效率。这样的截面形式经过长期工程验证，既能承受竖向载荷，也能在一定程度上抵抗横向倾覆趋势。对于三维设计人员而言，使用该模型时应将其作为标准型材零件纳入走行系统装配，重点检查轨道中心线、轨顶标高、扣件间距、接头位置以及与车轮包络体的空间关系，而不是仅把它作为示意性长条放入场景。

　　在维护层面，钢轨的磨损主要集中在轨头顶面和侧面导向区域。长期使用后，轨头可能出现磨亮、压陷、侧向磨损或表面疲劳剥落，因此安装阶段保证轨距和平直度，能够显著降低后期轮轨耦合冲击。轨道端部、接缝和弯道区域往往是应力较复杂的位置，建模时若需要细化工程方案，可在这些位置补充压板、垫板、连接板、缓冲焊缝或可调支座，使整套走行机构的承载链条更加完整。

　　总体而言，RAIL100钢轨模型适合用于重型移动设备走行线路的结构布置、轨轮关系校核、安装空间确认以及型材截面展示。它体现的是一种以连续轧制截面承载轮压、以轨头导向、以轨底固定、以轨腰传力的经典机械基础件设计思路。
