重载锥形滚柱轴承内外套组件

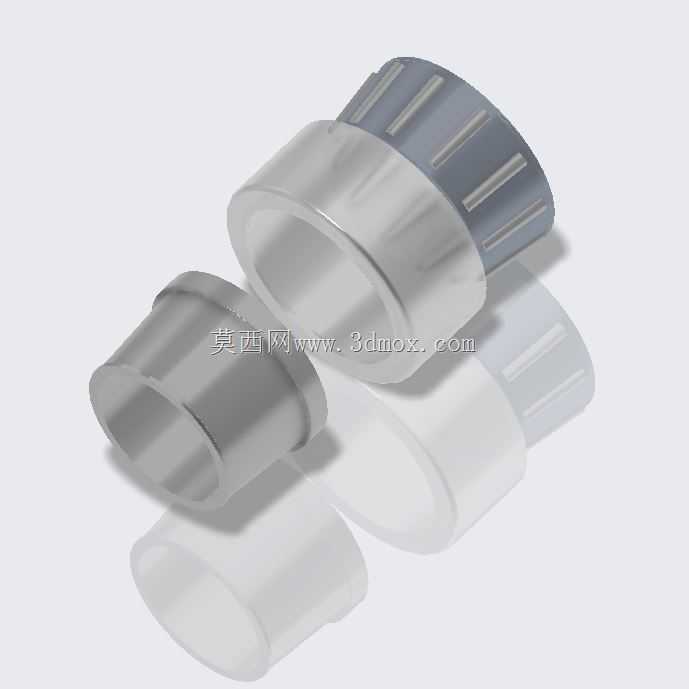

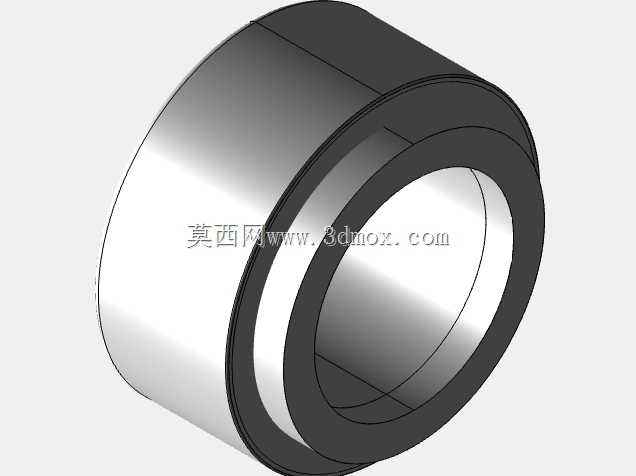

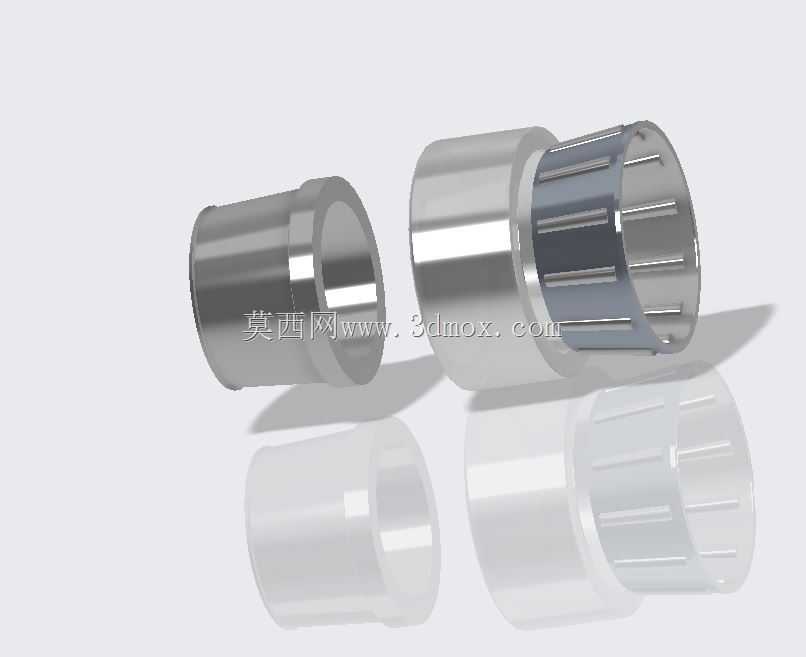

　　在做重载传动支承结构选型时，最先要敲定的就是轴承的承载边界，这套锥形支承组件的建模逻辑完全贴合现场装配需求，没有多余装饰特征，所有几何面都服务于受力传递与安装定位。从结构拆分来看，组件包含外圈锥面滚道、内圈带挡边锥套两个核心配合件，二者的锥度经过匹配校核，滚道母线与轴承回转轴线呈固定倾角，这个倾角不是随意设定的：倾角偏大时轴向承载能力会提升，但径向支承刚度会被削弱，运转时滚动体与滚道的滑动摩擦占比也会上升；倾角偏小时径向承载表现更好，但面对轴系窜动、斜齿轮啮合产生的轴向分力时，很容易出现滚动体端面顶死挡边、局部温升骤增的问题。实际工况里这类锥面支承大量用在工程机械轮端、减速器输出轴、机床主轴支承位、重型输送辊道的转轴处，

　　这些场景的载荷从来不是单一方向：比如搅拌车的车轮支承位，车辆满载转弯时，轮毂同时承受整车垂直载荷、侧向离心力，还有路面颠簸带来的冲击载荷，普通深沟球轴承只能承受纯径向和小部分轴向力，在复合载荷下滚道很容易出现点蚀剥落，而锥面结构可以把径向、轴向的复合载荷分解为垂直于滚道接触面的正压力，让每一个滚动体的受力都均匀分摊，不会出现局部应力集中。建模时首先要锁定的是安装配合边界：外圈的外圆柱面是和轴承座孔过盈配合的基准，公差带通常选k6或者m6，装配时采用热装工艺，把轴承座加热到八十到一百二十摄氏度，内孔膨胀后把外圈推入，冷却后外圈就和座孔牢牢固定，不会随轴转动发生外圈蠕变磨损；内圈的内孔是和转轴轴颈配合的面，公差带选js6或者k6，

　　轴颈上要加工出定位轴肩，轴肩的高度不能超过内圈挡边的拆卸高度，否则后期用拉马拆卸轴承时，拉马爪没有着力点，强行撬外圈会把滚道压伤。两个锥套的大端都设计了一体式挡边，这个挡边的作用有两个：一是给滚动体做轴向限位，承受轴系的单向轴向推力，二是在装配时给润滑脂留出留存空间，挡边内侧的环形槽可以存储少量锂基脂，在低速重载工况下，哪怕外部润滑管路短暂断油，存储的油脂也能维持滚道表面的油膜，避免干摩擦烧蚀。外形尺寸方面，这类轴承的外径、内径、宽度都遵循通用安装互换标准，建模时把外圈的端面倒角、内圈的导入倒角都做了1.5到3毫米的45度斜角，这个细节很多新手建模时会遗漏：现场装配时，轴颈和座孔的边缘难免有轻微毛刺，如果没有导入倒角，压装轴承时很容易把配合面刮出铁屑，铁屑进入滚道后会在滚动体碾压下形成压痕，大幅缩短轴承使用寿命。滚道表面的粗糙度在模型里虽然不直接体现，但结构设计时要预留出磨削加工余量，锥面滚道的最终粗糙度要达到Ra0.8以下，表面不允许有磨削裂纹，因为锥面接触属于线接触转面接触，表面微观凸起会直接破坏油膜连续性。在轴系布局里，这类锥形支承通常成对反向安装，也就是两个轴承的大端相对或者小端相对，反向布置后可以同时承受两个方向的轴向力，还能通过调整轴承端盖的垫片厚度来控制轴承的游隙：游隙过大时轴系运转会出现窜动，齿轮啮合侧隙不稳定，噪音变大；游隙过小时滚动体在滚道里没有热膨胀余量，运转升温后内圈膨胀会把滚动体卡死，直接导致轴承抱死。

　　模型里把内外套的壁厚做了等强度优化，外圈的壁厚在滚道对应位置最厚，因为这里是外圈受力变形最大的区域，座孔的支撑反力全部作用在外圈外圆，滚道处的接触应力会让外圈产生向外扩张的弹性变形，加厚壁厚可以把变形量控制在微米级，保证滚动体和滚道的接触面积不会因为变形而减小。内圈的挡边厚度也经过受力校核，挡边要承受滚动体端面的轴向摩擦力，如果挡边太薄，受冲击载荷时会发生挡边崩裂，直接造成轴承散架。另外组件的端面都设计了平整的贴合面，和轴肩、轴承端盖贴合的端面粗糙度要达到Ra1.6，保证装配后轴承的回转轴线和轴系轴线的同轴度，不会出现端面倾斜导致的附加弯矩。很多现场失效的锥轴承拆解后发现，不是滚道接触疲劳损坏，而是安装时端面没有贴紧轴肩，轴承内圈在轴上发生微动磨损，配合间隙越来越大，最终引发轴系振动超标。这套三维结构把所有装配需要的避让、定位、配合特征都完整还原，不管是做主机厂的支承位结构校核，还是做维修备件的测绘参考，都能直接对应到实际零件的加工与装配要求，没有脱离工程实际的理想化特征。
