长跨距曲线板超前输送辊压成型机组

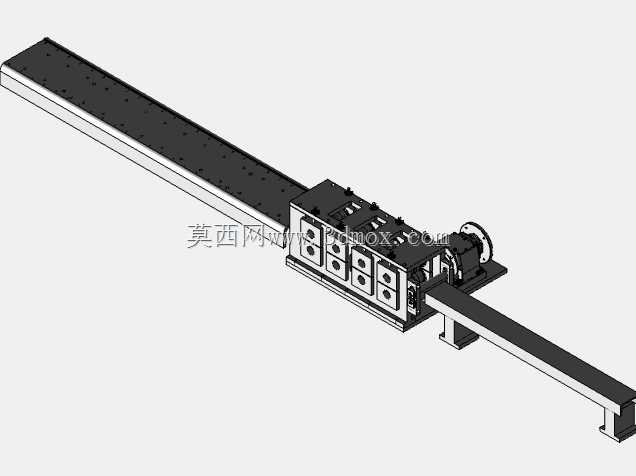

　　这套长跨距板材成型机组的三维结构，核心围绕曲线板在连续冷弯辊压过程中的超前送料与成型节拍匹配展开，整机采用主机居中、双侧长梁跨接的布置方式，进料侧与出料侧各延伸出一段带密集安装孔位的长条形承载导轨，导轨截面为标准矩形焊接梁结构，梁面沿长度方向均布螺纹孔与定位销孔，既可以根据不同板宽调整侧向导向轮、压料轮的安装位置，也能在产线扩容时直接接驳上游开卷机、校平机或者下游定尺切断、码垛工位，不需要额外重做基础支架。

　　从实际产线应用场景来看，这类机组多用于轻钢龙骨、汽车门框加强板、集装箱波纹侧板以及大弧度曲线围护板材的连续冷弯加工：普通短机身辊压机在处理带预弯弧度的曲线板时，板材进入成型辊前容易因自身回弹出现偏移、翘曲，超前设计的核心就是在主机进料端预留足够长的约束导向段，让板材在进入第一道成型辊之前就被多组可调压料装置完全限位，提前抵消板料的内应力，避免成型过程中出现跑偏、起皱。模型里进料侧长梁的长度远大于主机本体长度，就是为了给超前导向、浮动托料机构留出安装空间，出料侧的长梁则承担成型后曲线板的缓撑作用，防止刚出辊的板材因自重产生下挠变形，保证出料弧度一致性。

　　主机本体采用分体式箱体焊接结构，箱体正面排布多组成型辊轴的安装工位，每个工位都预留了轴承座安装槽、调节螺杆过孔以及传动侧的连接法兰，工程人员在做结构细化时，可以按照目标板材的成型道次，依次在各工位配置不同轮廓的成型辊，水平方向的辊缝通过箱体侧面的调节螺栓进行微调，垂直方向的压下量则可以通过顶部的压紧机构独立控制，适配0.8mm到6mm不同厚度的低碳钢、铝板或者镀锌板加工。主机传动端预留了法兰式连接位，可以直接挂载减速电机或者链轮传动组，不需要额外设计传动转接支架，箱体内部的空腔既可以布置润滑管路，也能作为整机的配重基座，降低高速连续运行时的振动。

　　安装边界方面，双侧长梁的底部都设置了带地脚安装板的支撑立柱，立柱位置可以沿梁底的滑槽横向调整，对接车间预埋地脚孔时容错空间更大；整机的最高点为主机顶部的压下调节机构，操作维护时在主机正面预留了足够的抽辊空间，更换成型辊不需要吊装移除整条进料导轨，日常换型的停机时间可以大幅缩短。长梁表面的孔位采用标准化间距设计，配套的导向附件、托料附件都可以通用互换，在多品种小批量的板材加工车间里，只需要更换辊轮、调整导向位置就能切换产品规格，设备复用率远高于固定工位的专用压型设备。

　　结构建模时所有配合面都按照实际装配关系做了约束：长梁与主机箱体的连接面采用止口定位，支撑立柱与梁体之间预留了调整垫片的间隙，成型辊轴的安装位同轴度按照冷弯设备的常规公差做了预留，工程人员拿到模型后可以直接在此基础上细化辊轮轮廓、选配传动元件，也可以直接将其导入产线规划场景，核对上下游设备的接驳高度与输送中心线偏差。
