车床数控车削内螺纹套类零件结构

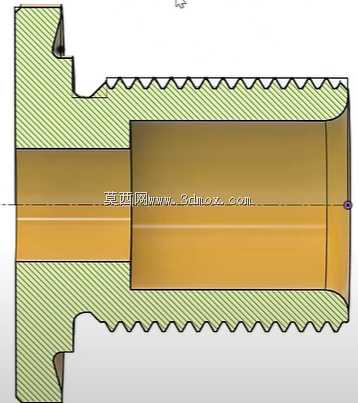

　　该套类回转零件的剖面结构围绕数控车床实际车削加工场景搭建，零件整体为带内螺纹的中空套筒形态，在液压管路接头、小型流体设备连接端、工装夹具定位衬套以及普通机械传动的螺纹连接工位中都有广泛应用。零件外轮廓一端设置阶梯轴肩，用于装配时的轴向定位，轴肩端面可直接贴合配对连接件的贴合面，承担装配限位作用，避免螺纹旋合过程中出现过拧、定位偏移的问题；零件内壁中段加工有连续内三角螺纹，螺纹牙型沿套筒轴向均匀分布，螺纹段两端预留有足够的退刀空间与光孔导向段，入口处的光孔段可在配对外螺纹件旋入时起到导向扶正作用，降低螺纹对位偏差导致的牙型磕碰、乱牙风险。

　　从结构设计逻辑来看，该零件的壁厚分布经过适配车削工艺的优化：螺纹加工区域的壁厚预留了足够的切削余量与结构刚性，既避免车削进刀时薄壁件出现振颤、让刀导致螺纹牙型深浅不均，也保证螺纹连接完成后，牙面受力时套筒不会出现径向胀形失效；两端非螺纹区域的壁厚根据装配空间做了适度收减，在不影响整体结构强度的前提下控制零件整体重量，减少不必要的材料消耗。零件左端的内孔台阶可作为装配止推面，当配对管件旋入到位后，管件端面可抵靠在该台阶面上，实现轴向位置的硬限位，配合螺纹的旋合预紧力，可让连接副在受振动、小幅轴向拉力的工况下仍保持连接位置稳定，不会出现松脱移位。

　　外形与安装边界层面，该零件为完全轴对称回转体，所有加工特征均围绕同一回转中心布置，无需额外的偏心找正工序，在数控车床上一次装夹即可完成外圆车削、内孔镗削、内螺纹车削、端面切槽的全部工序，装夹时可采用三爪自定心卡盘夹持零件外圆毛坯，找正跳动控制在常规车削精度允许范围内即可保证各形位公差满足使用要求。零件外圆的非螺纹段为光滑圆柱面，既可以作为车削加工时的装夹基准面，也可在部分嵌入安装的场景中作为径向定位面，直接穿入配对支座的安装孔内实现径向限位，仅靠端部轴肩与螺纹副即可完成整体固定，不需要额外设计复杂的安装固定结构。

　　剖面中呈现的实体填充区域清晰区分了零件实体部分与中空内腔，内腔的通径尺寸满足流体穿过或者杆件穿过的使用需求：如果作为管路接头使用，中空通径可保证介质流通截面积满足流量要求，台阶处的过渡位置做了圆角过渡处理，避免介质流经时出现直角涡流区，降低流阻与介质残留；如果作为衬套使用，光滑内孔段可对穿入的杆件起到径向导向支撑作用，螺纹段则用于和杆件端部的外螺纹配合，实现杆件的轴向位置锁定。零件端部的小切槽结构可用于装配时放置密封垫片，在液压、气动管路场景中，垫片被压紧在轴肩端面与配对连接件之间，可封堵配合面的微小间隙，避免介质出现渗漏，切槽的深度与宽度按照常规密封垫片的尺寸设计，垫片装入后不会突出零件端面，保证装配贴合面可以完全贴紧。

　　在数控车削的实操层面，该零件的特征排布也贴合现场加工的工序顺序：先完成毛坯外圆的粗精车，保证外圆尺寸与端面粗糙度达标，之后采用内孔镗刀依次加工入口导向孔、中段螺纹底孔、端部台阶孔，各内孔段的同轴度由车床刀塔的定位精度与一次装夹的基准统一特性保证，最后更换内螺纹车刀，按照预设的螺距参数分多刀进刀完成内螺纹切削，进刀过程中可通过剖面的牙型深度核对切削余量，避免首件试切时出现牙高不足或者过切报废的问题。整个结构没有复杂的异形特征，所有尺寸都符合常规数控车削的加工能力范围，既可以作为数控车编程的实操练习案例，也可以直接参照结构参数调整尺寸后应用到实际的连接工位中。
