龙门式横向熔融沉积打印设备结构

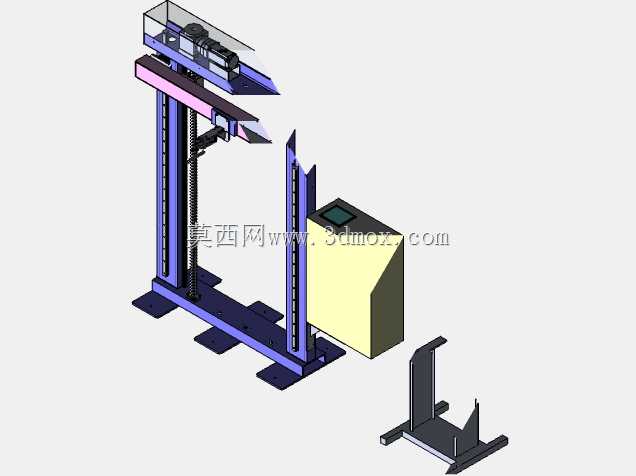

　　这套横向布置的熔融沉积成型设备采用立式双柱配合底部横梁的龙门承载思路，将常规桌面设备中水平布置的成型平面转为侧向输出，喷头模组沿横梁方向完成横向铺层运动，Z向立柱通过丝杆带动喷头架实现层高方向的连续进给，整体框架以方管与板材拼接成型，底部设置多块带安装孔的固定脚座，可直接锁附在工作台面或设备基座上，安装边界需要预留左右立柱外侧的维护空间，以及横梁前端喷头运动全程的避让区域，电控箱体独立布置在机架侧方，和运动机构保持分隔，既减少走线长度，也避免打印过程中热量、碎屑对控制元件的影响。从实际应用场景来看，这类横向打印结构更适配长杆件、薄壁侧向支撑件、小批量工装夹具以及教学演示场景，工件成型时依托侧向铺层的受力方向，

　　层纹走向和常规平放打印形成差异，针对需要沿长度方向承受弯折载荷的细长样件，可调整摆放姿态让层间结合方向匹配受力路径，弥补普通桌面设备成型高度不足、长件无法竖直打印的局限；在职业院校的增材制造实训工位、小型非标设计工作室的样件验证环节，该结构也能直观展示三轴运动的传动逻辑，方便学习者观察丝杆进给、导轨导向和喷头走位的配合关系。功能设计上，喷头集成模组布置在横梁滑座上，走料、加热与散热组件集中安装，横向运动行程覆盖两立柱之间的完整成型幅面，Z向丝杆沿立柱内侧布置，配合两侧直线导轨约束滑座的偏转自由度，运动过程中滑座的倾覆力矩由导轨副承担，丝杆仅传递进给推力，降低传动卡滞风险；机架侧方独立设置的电控箱容纳主控板、电源与驱动模块，

　　箱体外壳做封闭处理，操作面板朝向人员站位方向，调试时无需探入运动区域即可查看参数、操作按键，设备旁还预留了料盘放置的附属支架位置，耗材可从侧方顺畅送入喷头，避免料丝弯折半径过小造成送料阻力波动。结构建模过程中，机架部分优先保证装配基准统一，底部横梁和两根立柱的连接面设置定位止口，装配时先锁附底脚再校正立柱垂直度，两根立柱的导轨安装面需要保证平行度，否则Z向滑座上下运行时会出现单边卡阻；横梁部件和立柱滑座的连接位置设置可调压紧结构，装配阶段可微调横梁水平度，补偿焊接或钣金加工带来的形位误差。喷头滑座和横梁导轨的配合选用滑块预压设计，横向快速走位时滑块间隙被消除，打印轮廓的转角位置不会出现明显振纹；丝杆两端配置支撑座，下端承载轴向力、

　　上端做径向约束，长行程进给时丝杆的挠曲变形被控制在允许范围内，层高进给的重复精度得以保证。外形布局方面，设备整体呈立式龙门形态，底脚沿横梁长度方向分散布置，支撑跨度覆盖整机重心范围，即使喷头运动到横梁端部，整机也不会出现倾翻趋势；电控箱和机架之间留出走线槽空间，动力线、信号线分开布设，减少驱动信号对温控采样的干扰。面向结构设计从业者参考时，该模型完整呈现了三轴打印设备从机架焊接、导轨选型、丝杆排布到电控分区的完整设计逻辑，可在此基础上拓展封闭防护外罩、恒温成型腔、自动调平机构等功能模块，也可根据目标成型件的尺寸调整立柱高度与横梁长度，快速衍生出不同幅面规格的专用横向打印设备，满足非标增材装备的定制化开发需求。
