MAVIC3E遥控器多尺寸3D打印适配外壳

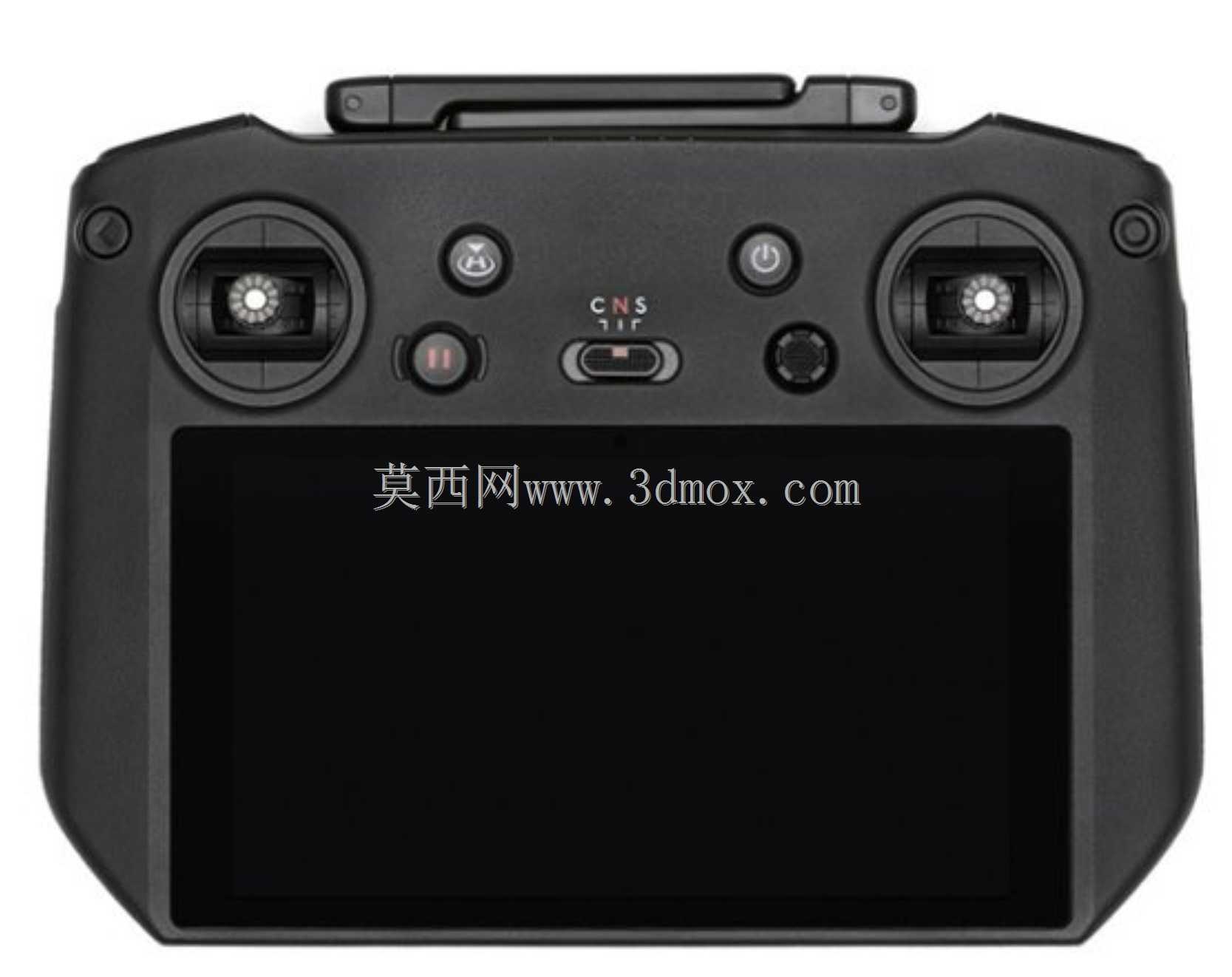

　　这套针对MAVIC 3E手持遥控器开发的三款不同尺寸打印适配结构，核心服务于外场无人机作业的实操防护与握持改造场景，测绘巡检、农林航测、低空航拍团队在长期外业使用中，原厂遥控器外壳存在握持贴合度不足、摇杆区域易磕碰、不同操作人员手型适配差的痛点，三款差异化尺寸的打印件正是围绕这些现场需求完成结构设计。

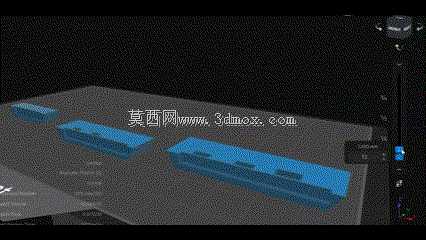

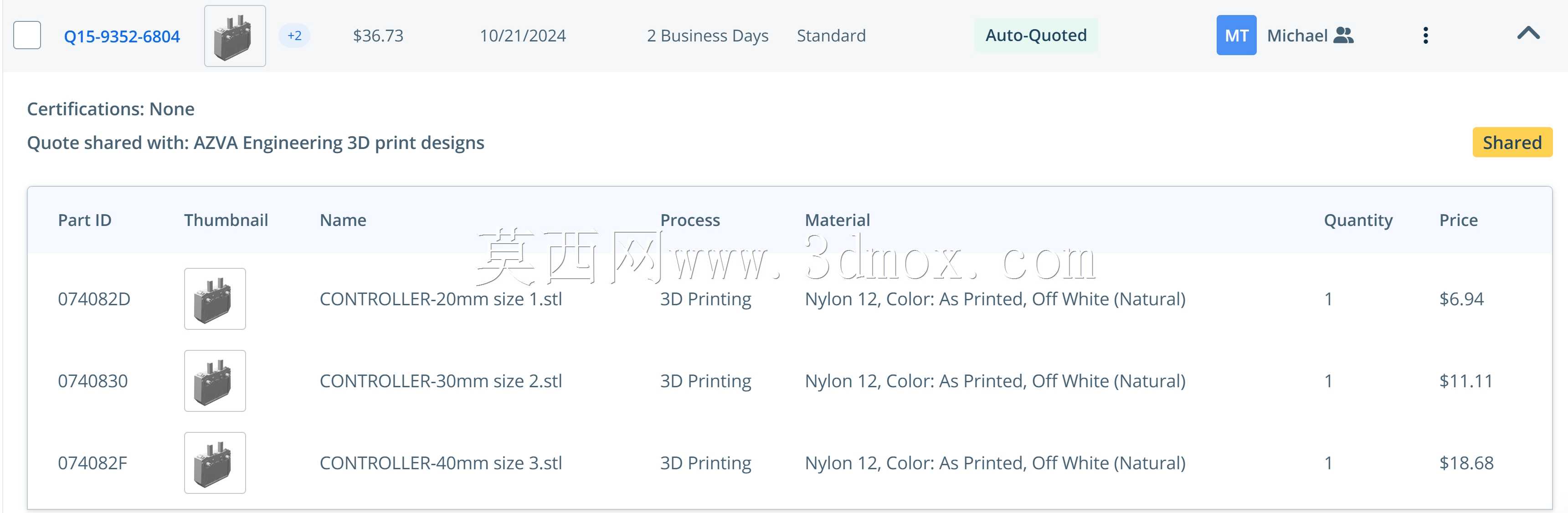

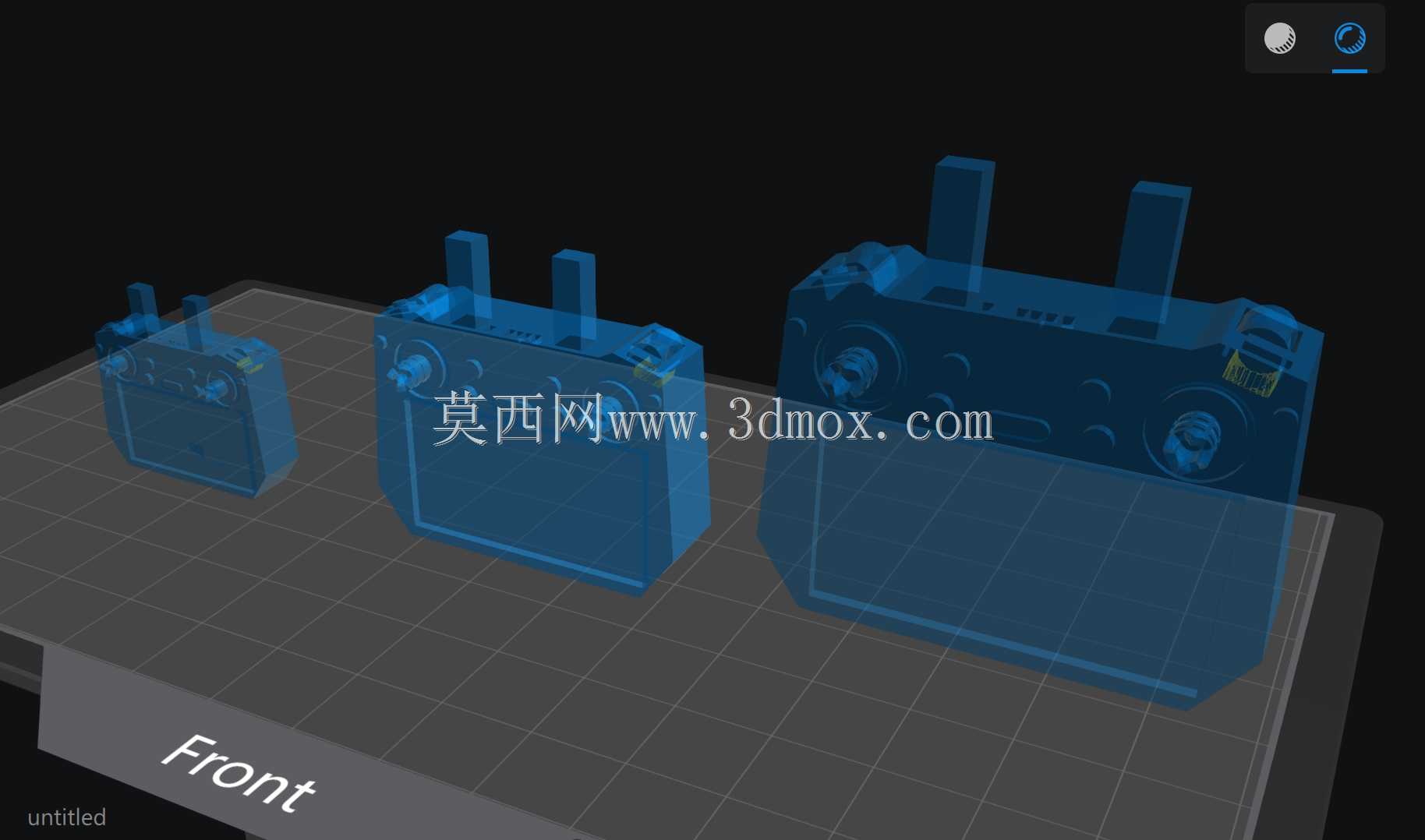

　　从实际使用逻辑来看，三款尺寸分别对应三类使用场景：最小尺寸款主打裸机轻量防护，仅包裹遥控器底部易磨损的棱边与握持侧沿，保留原厂所有按键、摇杆、天线的完整操作空间，适合追求便携、频繁收纳进无人机便携包的作业人员，安装后不会额外增加背包占用空间，拆装无需改动原厂机身结构，直接卡扣贴合即可；中等尺寸款在防护基础上增加了握持区域的加厚衬垫结构，对应手型偏大的操作人员，长时间持握执行航测航线规划、镜头参数调整时，手掌与外壳的接触面积更大，分散局部压应力，外场连续作业数小时也不会出现掌部硌压的不适感；最大尺寸款则集成了侧边拓展安装位，预留了平板支架、外接电池挂座、信号增强天线的固定卡槽，适合需要挂载大屏地面站、长时间执行大范围巡检任务的作业场景，不用额外捆绑扎带固定拓展配件，所有附加部件都能通过打印件上预设的卡位完成锁固。

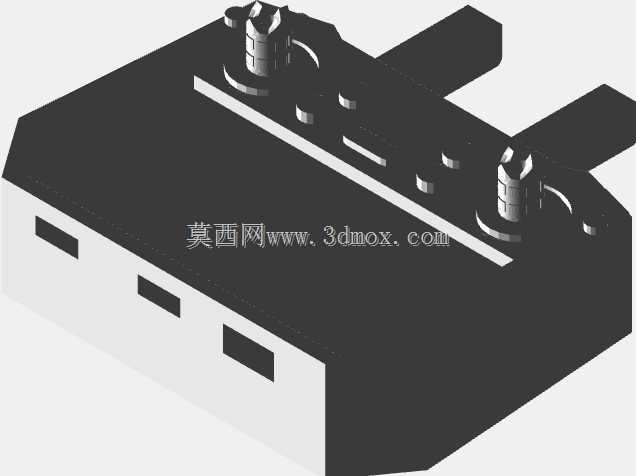

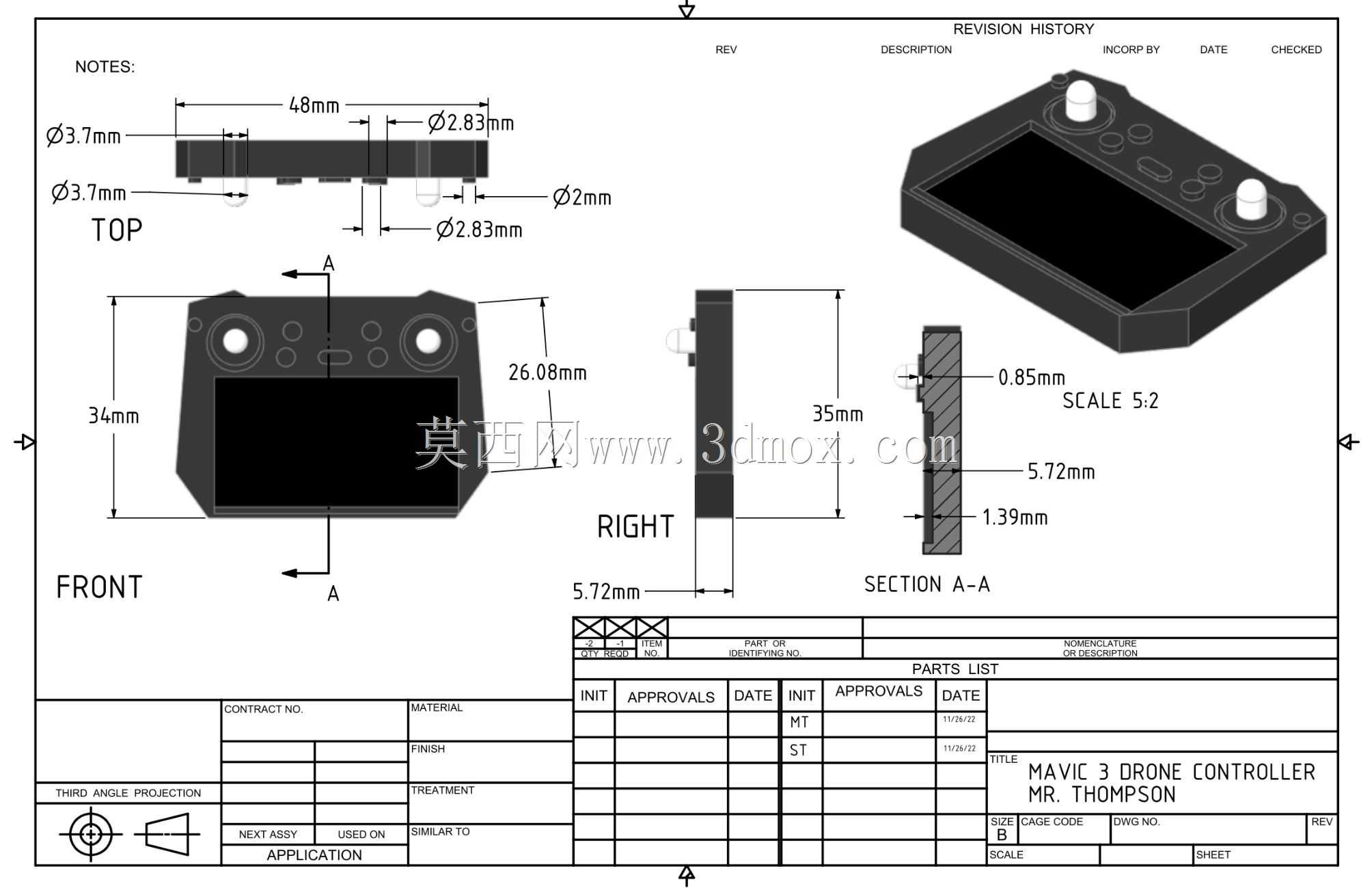

　　设计过程中首先完成了原厂遥控器的外形逆向测绘，精准采集了机身所有曲面弧度、按键凸起高度、接口开孔位置，三款尺寸的外壳内壁都预留了0.2mm的装配间隙，适配FDM打印常见的PLA、PETG耗材的成型公差，不会出现打印完成后卡装过紧、或者晃动松脱的问题。外壳的摇杆区域做了下沉式围边，高度比摇杆顶端高出3mm，当遥控器倒扣放置在桌面、或者收纳进背包受到挤压时，外力会先作用在打印围边上，避免摇杆被侧向压弯导致操控中位偏移，这一细节是很多外业飞手反复遇到的故障点——原厂遥控器摇杆外露，背包内挤压很容易造成摇杆电位器损坏，更换成本极高。

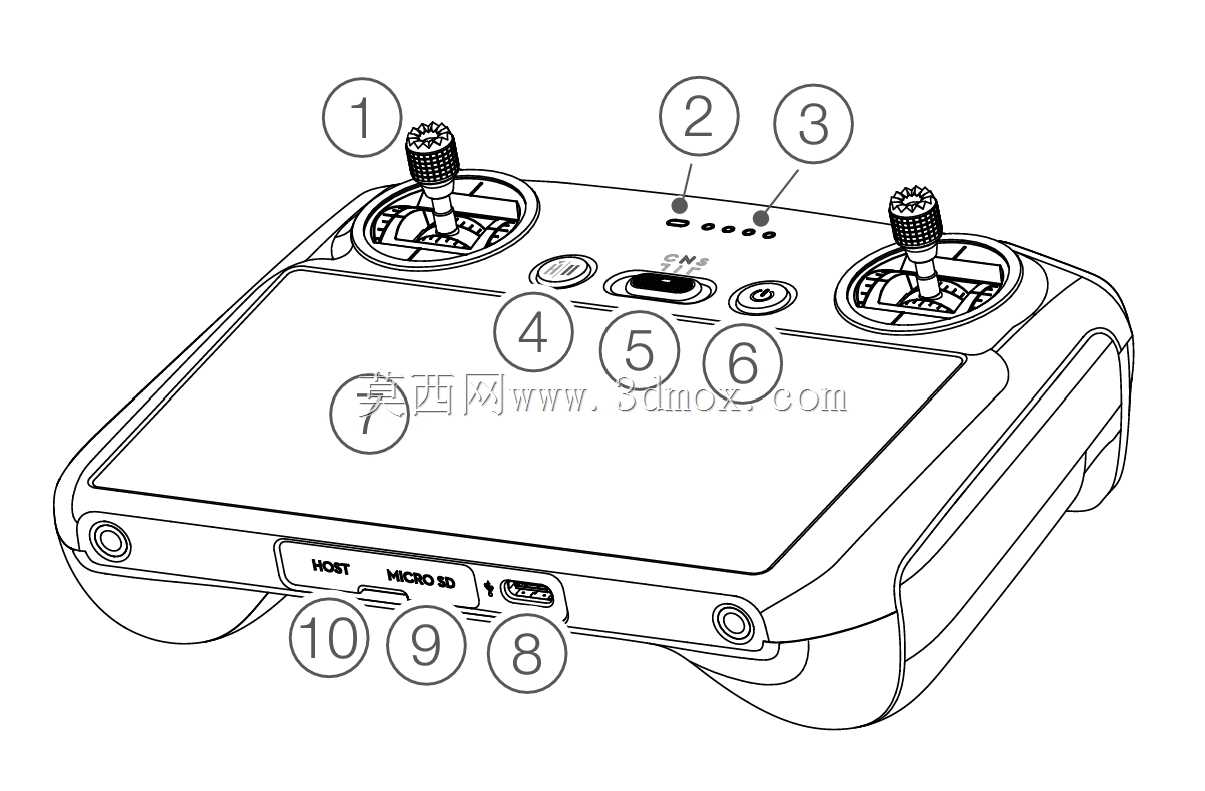

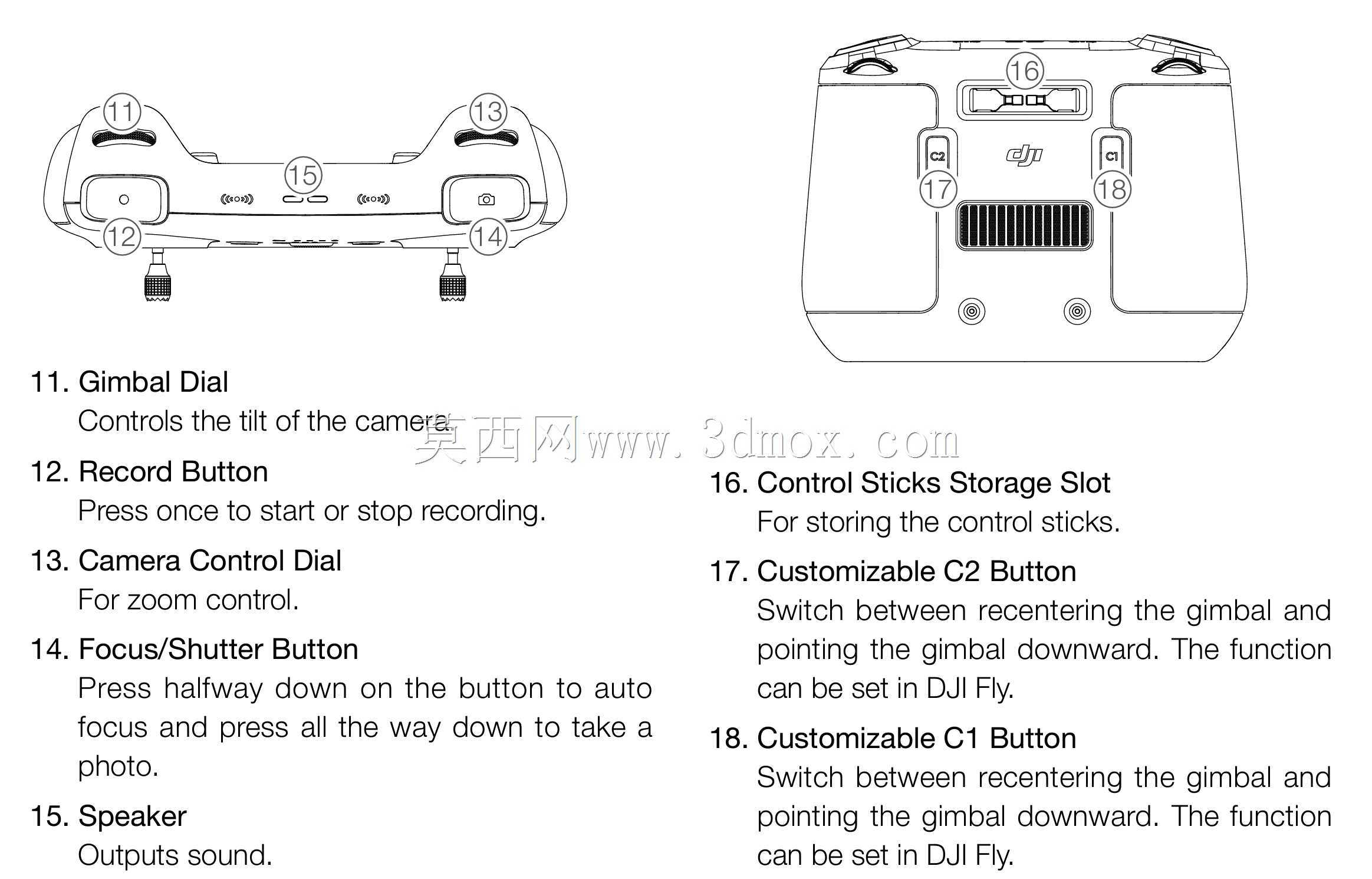

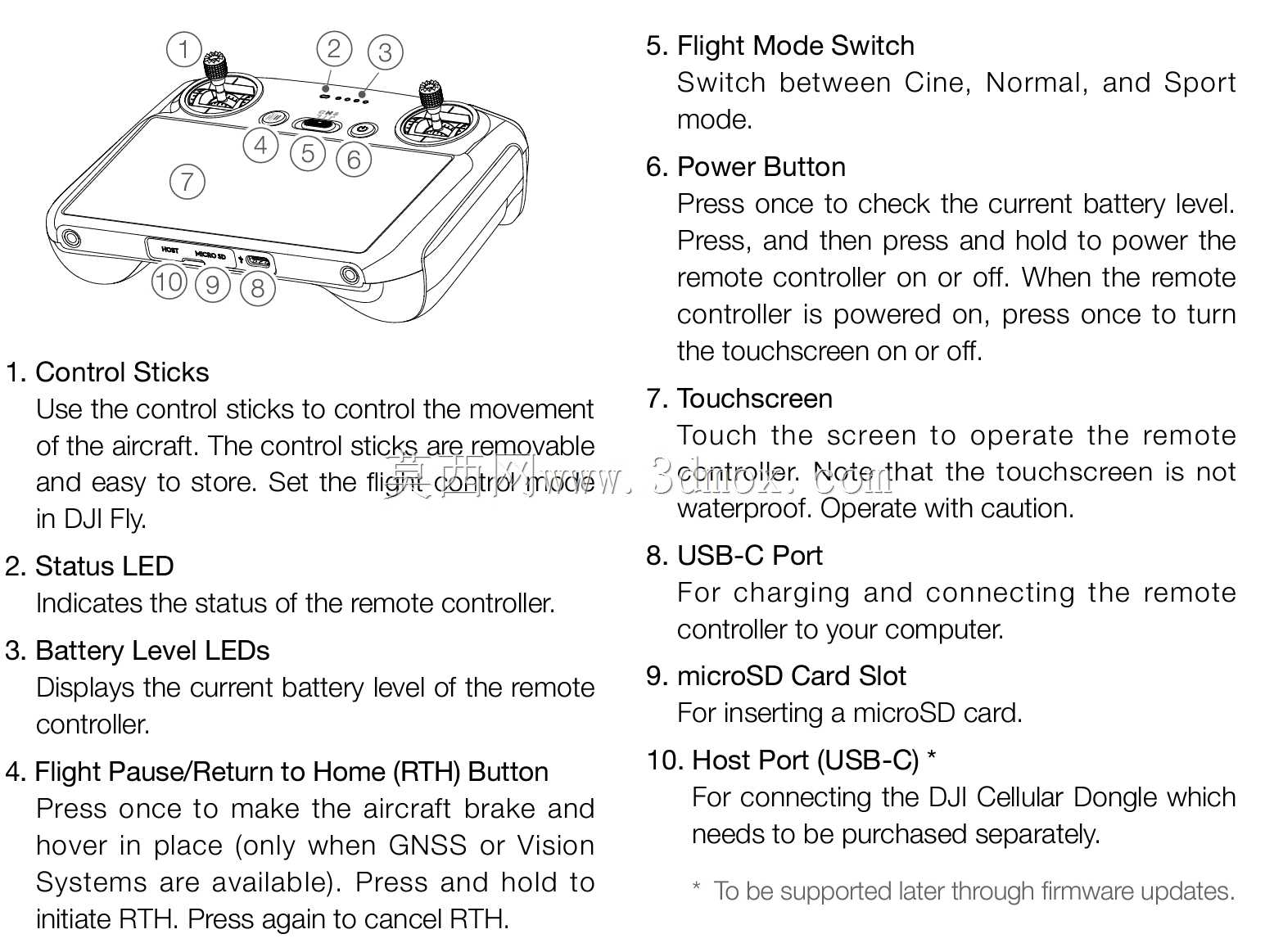

　　安装边界方面，三款外壳的开孔完全对齐原厂遥控器的Type-C接口、散热孔、挂绳孔，安装后不影响充电、数据导出、散热气流流通，侧边的功能按键、录制快捷键、拨轮位置都做了避让沉槽，按键触发行程和原厂状态完全一致，不会出现卡键、按动不到位的问题。针对3D打印的工艺特性，所有外壳的壁厚统一设置为2.5mm，既保证手持跌落时的抗冲击强度，也不会因为壁厚过大导致打印翘曲、耗材浪费，外壳边角全部做了R3以上的圆角过渡，避免打印过程中出现应力集中开裂，同时手持接触时没有锐边硌手的问题。

　　从结构适配的角度，三款尺寸的安装定位点都选取了遥控器原厂的螺丝孔位与机身分型线作为基准，不需要对原厂遥控器做任何打磨、钻孔破坏，属于无损加装的配件，用户可以根据自己的手型、作业挂载需求自由选择对应尺寸打印，小尺寸款也可以作为临时备用防护件，在原有外壳损坏时快速打印替换，大幅降低外业作业的配件等待成本。外壳背部还预留了防滑纹理的生成空间，打印时可以直接在表面生成网格防滑纹，雨天手指出汗时也能稳定持握，不会出现滑脱风险。
