WCS1700穿芯式电流检测传感器结构

　　在交流稳压电源、变频控制柜、电机驱动柜和配电监测单元里，电流采样往往不是简单接一根线的问题。现场母线要穿过检测元件，传感器本体又要贴近PCB安装，既要保证一次导体与信号电路之间的绝缘距离，又要给装配、走线和后期维护留出操作空间。WCS1700这类穿芯式电流传感器的三维结构，正是围绕这种工程约束展开。

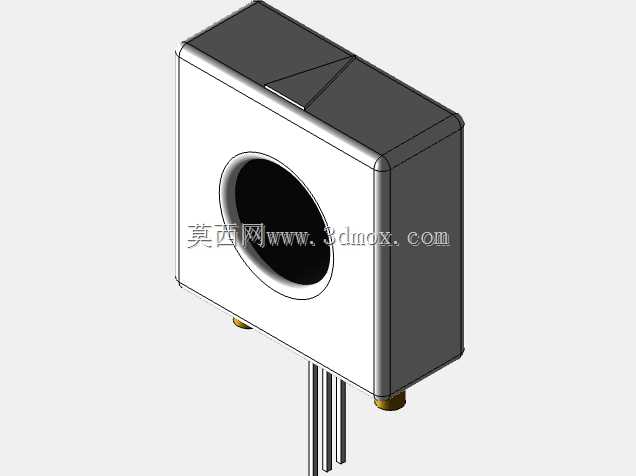

　　从外形上看，主体采用近似方形的塑封壳体，正面保留圆形贯通孔，被测载流导线或铜排从孔中穿过，不需要把一次回路切断后再串入分流器件。这种穿芯布置在柜内布线时很实用：线束可以按原有路径敷设，传感器只卡在导线上方或固定在控制板边缘，一次侧大电流不直接进入信号引脚，强弱电之间的隔离边界更清晰。模型中圆孔边缘做了圆滑过渡，壳体四角也不是尖锐直角，既对应注塑件脱模和壁厚均匀性要求，也能减少装配时导线绝缘层被刮伤的风险。

　　壳体上部为深色封盖区域，下部主体为浅色绝缘外壳，分件关系明确。封盖与主体之间的分界线在三维模型中连续闭合，反映出内部磁敏检测芯体、调理电路和灌封空间被外部塑壳完整包覆。实际产品内部通常围绕穿孔布置磁路收集元件，再由霍尔感应单元获取磁场信号，经放大、温度补偿和线性调理后从引脚输出与原边电流成比例的电压信号。结构设计上，圆孔相对壳体中心的位置、壳体壁厚以及封盖高度，都会影响内部磁路摆放和PCB上方的占用高度。

　　底部引出三根直插式引脚，呈单列向下延伸，适合插入控制板焊接。引脚根部可见金色过渡段，模型保留了引脚从壳体伸出后的间距和长度。对PCB布局人员来说，这部分不能只看符号库中的三个焊盘，还要核对引脚中心距、引脚伸出长度、壳体底面到板面的安全间隙，以及焊接后传感器本体是否与周边电容、端子、散热片发生干涉。由于传感器正面有穿线孔，板上安装位置不能紧贴线槽或柜体侧板，否则导线穿入时折弯半径不足，检修时也难以观察孔位。

　　安装边界方面，方形外壳决定了它在PCB上占用的是一块矩形投影区域，圆形穿孔则要求在壳体前方或后方保留直线走线通道。若用于交流稳压器，采样线通常从主回路接触器或晶闸管模块附近引出，传感器可布置在控制板边缘，让一次导线短距离穿孔后回到主回路；若用于电机过载监测，则可把穿线孔对准出线线束方向，避免多根软线在柜内反复交叉。三维建模时需要同时表达壳体外形、穿孔内腔、封盖分模线、引脚位置和引脚直径，这些特征直接决定电控柜的空间校核能否通过。

　　功能特性上，穿芯式结构把非接触测流和板载信号处理结合在一起。原边电流产生的磁场被集中到感应区域，传感器输出可被ADC或比较电路采集，用于过流保护、负载状态判断、闭环稳压和故障报警。与分流电阻方案相比，它减少了大电流进入弱电板的路径，也降低了功耗发热对采样精度的影响；与独立开口式互感器相比，板载封装更紧凑，适合批量焊接在控制板上。

　　设计思路上，该模型没有复杂运动机构，重点在于电子元件的真实封装表达。壳体的大平面便于吸嘴拾取和自动贴装前的定位，直插引脚则兼顾焊接强度与维修更换。圆孔直径限制了可穿过导线的最大截面积，外壳高度限制了柜内安装层距，引脚长度又影响波峰焊或手工焊后的本体高度。把这些尺寸在三维环境中提前布置，可以在布线设计阶段发现导线与外壳、传感器与端子、引脚与周边器件之间的冲突，而不是等到样机装配时再靠割壳、垫高或改线处理。

　　从整机视角看，这个传感器虽小，却连接着主回路强电和控制回路弱电。它的结构形态服务于两个目标：让一次导线方便、安全地穿过检测区域；让信号输出可靠地进入控制板。模型中方正壳体、中心圆孔、封盖轮廓和三根引脚的组合，完整呈现了该类电流检测元件在设备内部的安装逻辑，也为稳压电源、配电监测和驱动保护装置的结构布局提供了直接校核依据。
