Arduino磁性传感器防护安装外壳

　　在嵌入式传感项目的落地调试与小批量部署阶段，裸露的Arduino控制板与磁性传感元件往往直接暴露在车间粉尘、走线拉扯、意外磕碰的环境中，不少实训台、小型工位检测装置的故障并非来自电路本身，而是外壳防护缺失导致的引脚弯折、接线松脱。这套针对磁性传感组件设计的卡扣式防护壳体，正是围绕桌面级嵌入式检测装置的实际安装痛点完成结构建模，整体采用槽型围框加侧边嵌装的布局思路，没有采用复杂的螺丝锁付结构，适配3D打印快速制作的小批量试制场景。

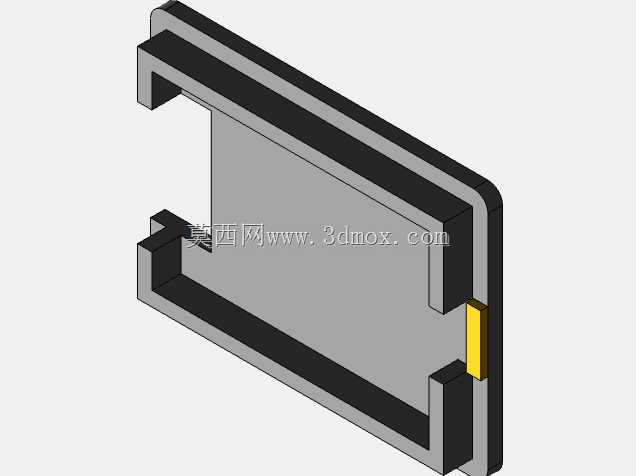

　　从结构布局来看，壳体主体为U型围框结构，内侧预留的通槽宽度完全匹配标准Arduino开发板的板卡轮廓，板卡可以从围框的开口侧直接滑入，槽壁两侧设置的限位凸筋会卡在电路板的上下边缘，既避免板卡在壳体内上下窜动，又不会遮挡板卡表面的引脚排座与外接接口。围框的其中一个侧边预留了矩形嵌装槽位，这个位置专门用来放置磁性传感元件，图中醒目的黄色块就是传感模块的安装位，嵌槽的尺寸和霍尔类磁性传感器的封装轮廓匹配，传感器装入后感应面恰好朝向壳体外侧，不会被壳体壁厚遮挡磁场通路，保证磁钢靠近时的触发灵敏度。

　　实际应用场景里，这类带防护壳的磁性传感单元常被用在工位门盖开合检测、小型自动化料仓的位置到位判断、实训设备的动作限位反馈场景：比如桌面式分拣工作站的安全防护门，把霍尔传感器固定在门框侧，配套磁片装在活动门边上，门体闭合时磁体靠近传感器触发信号，壳体把整个Arduino控制板和传感接线都包裹在内，车间里的切削碎屑、日常打扫的飞溅水渍不会直接落到电路板引脚之间，也能避免操作人员调整工位时碰歪杜邦线导致信号中断。

　　设计过程中优先考虑了安装边界的兼容性：围框的外轮廓壁厚控制在2mm左右，既满足PLA、ABS等常见3D打印材料的结构强度要求，又不会过度占用安装空间；壳体整体的长宽尺寸完全贴合板卡的外接边界，滑入板卡后，板卡上的USB接口、电源插座位置都对应围框的开口侧，不需要额外在壳体上开孔就能直接插下载线与供电线，减少了二次加工的工作量。侧边传感嵌槽的深度做了限位设计，传感器装入后背面可以通过点胶或者热熔胶快速固定，不需要在薄壳上攻丝，适配电子项目快速迭代的制作节奏。

　　和常见的全封闭Arduino外壳不同，这款结构没有把整个板卡完全封死，围框的上下两侧保留了开放式空间，一方面电路板工作时的散热可以自然流通，长时间接传感器运行不会出现壳体内积热的问题；另一方面外接的大量信号线可以从围框的上下缺口直接引出，不用在壳体上逐一开出线孔，接线时的操作空间非常充裕，调试阶段更换接线、调整传感器引脚都不用反复拆开壳体。

　　结构建模时所有配合间隙都预留了FDM打印的收缩余量，板卡滑槽的配合间隙控制在0.2mm，打印完成后不需要打磨就能顺畅把开发板滑入，既不会松旷晃动，也不会出现卡滞装不进去的情况。侧边传感安装位的外侧壁做了局部减薄，尽可能降低塑料材质对磁场的屏蔽影响，保证磁性传感器的触发距离和裸板状态下的参数基本一致，不会因为加装外壳导致检测距离大幅缩短。整个壳体没有复杂的倒扣与悬空结构，打印时不需要添加大量支撑，一次成型即可完成制作，非常适合电子爱好者、实训教学、小型非标自动化项目的快速防护改装。
