t8规格带台阶六角锁紧螺纹接头螺母

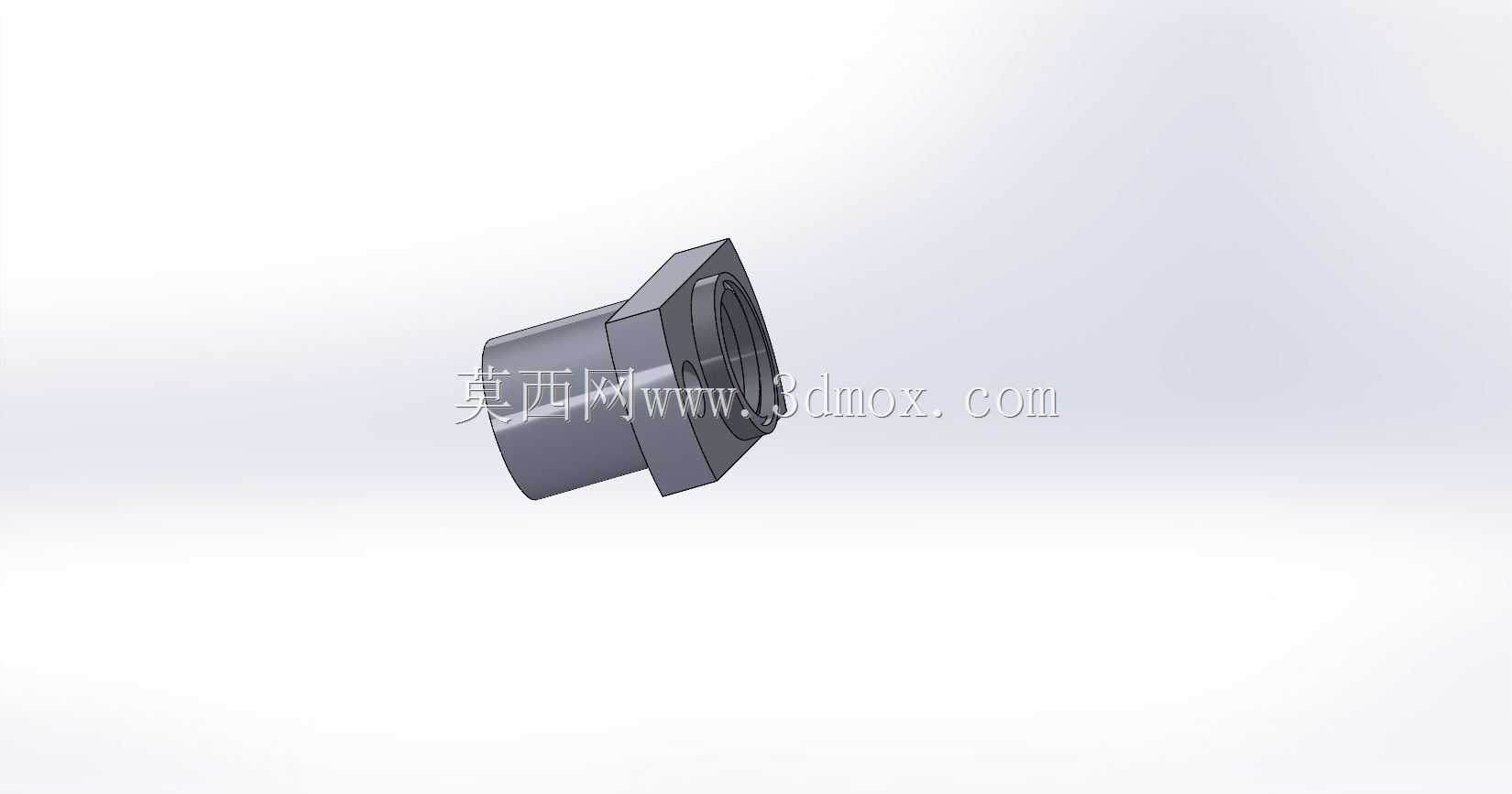

　　这款带六角承压台阶的内螺纹锁紧螺母，是交流稳压设备内部管路、接线端子与调节组件衔接场景里常用的小型紧固连接件，整体采用一端外六角拧动段、一端同轴圆柱延伸段的阶梯轴式结构，内部全程加工贯通内螺纹，其中圆柱延伸段末端设置1圈规格匹配的外螺纹接头，可同时实现双向螺纹装配锁紧，区别于普通单面拧动的标准六角螺母。

　　从实际装机的使用逻辑来看，这类螺母常被用在稳压器柜体内部的调压丝杆、绝缘拉杆、油气通路小接杆的轴向定位位置：普通薄六角螺母仅能靠单侧端面贴紧被固定件，在设备长期运行产生振动、温变胀缩的工况下，很容易出现螺纹松退、定位偏移；这款零件额外延伸出的圆柱台阶段，首先可以直接嵌入被连接件的预制沉孔内，装配时台阶外圆和沉孔形成小间隙径向定位，不用额外加装导向套就能保证螺母和对接杆件的同轴度，避免螺纹拧合时出现偏斜、别劲的情况。末端带出的外螺纹头，可以穿过被固定件的光孔后，再搭配另一只薄锁母形成双螺母互锁结构，或者直接拧入对接件的内螺纹孔里，让整个螺母同时承担“轴向拉紧+径向定位+双向防松”三个作用，在不需要额外加工长螺纹段的薄壁安装板、塑料绝缘支座上，这种结构能大幅降低连接位置的螺纹滑牙风险。

　　结构设计阶段，六角段的对边尺寸严格匹配对应规格扳手的开口尺寸，棱角处做了小倒角处理，既避免热处理和装配过程中应力集中产生崩裂，也让手动套筒、开口扳手能够顺利套入，不会出现棱角卡滞、打滑拧圆的问题。六角段和圆柱台阶衔接的端面是核心承压面，建模时该端面和螺母轴线的垂直度公差需要控制在0.05mm以内，装配锁紧后整个承压面可以完全贴紧被固定件表面，不会出现单侧缝隙导致的受力不均；圆柱延伸段的外圆尺寸比六角对边尺寸小3到4毫米，这个尺寸差刚好形成一圈环形承压肩，当螺母穿过安装板孔位时，环形肩面可以完全覆盖安装孔周边的板面，即使安装孔的加工孔径存在小范围正负偏差，也不会出现螺母从孔中脱出的情况。

　　内部螺纹的参数匹配是这款零件设计的重点，贯通内螺纹和末端外螺纹采用同一公称规格、同螺距加工，保证杆件从一端拧入后，可以全程顺畅贯通，不会出现两段螺纹不同轴带来的拧动卡滞。螺纹首尾两端都加工了导入倒角，内孔入口处的倒角角度取45度，深度约1个螺距，既可以在装配时快速引导外螺杆件对准螺纹牙型，也能去除螺纹加工产生的锐边毛刺，避免装配时刮伤杆件表面的螺纹镀层。末端外螺纹头的长度控制在3到5个螺距，这个长度既足够和对接件形成有效啮合，提供可靠的连接拉力，也不会因为外螺纹段过长，导致装配后多余螺纹凸出到对接腔体内部，干涉其他运动部件的行程。

　　从安装边界来看，这款螺母的总长度由六角段厚度和圆柱延伸段长度共同组成，六角段厚度取标准螺母的公称厚度，保证扳手拧动时的结构强度，不会因为拧力矩过大出现六角段变形；圆柱延伸段的长度根据安装板的厚度匹配，通常比被夹持的安装板厚度大1到2毫米，保证末端外螺纹头能够完全穿出板件，露出足够的啮合长度。建模过程中需要重点校验三个位置的同轴度：六角段的外轮廓基准、圆柱台阶外圆、内外螺纹的轴线，三者必须保持重合，否则装配时台阶段无法顺利沉入沉孔，螺纹拧合后也会出现偏心，导致被固定的拉杆运行时出现卡涩、不同心的问题。在稳压器的调压机构里，这类螺母往往成对使用在调节丝杆的两端，锁紧后可以固定丝杆的轴向位置，限制丝杆在运行过程中的窜动量，台阶段的定位作用还能保证丝杆和配套的调节手轮、传动齿轮保持同轴，让调压操作的力矩传递更平顺，不会出现转动卡顿、松紧不均的情况。零件的外形没有多余的复杂曲面，所有特征都是回转体结合六角铣面，加工时可以直接采用棒料车削成型，先车出阶梯外圆、内外螺纹，再铣出六角棱面，工艺性好，适合批量生产，在小型电气设备、仪器仪表的连杆锁紧、管路接头固定场景中都可以通用。
