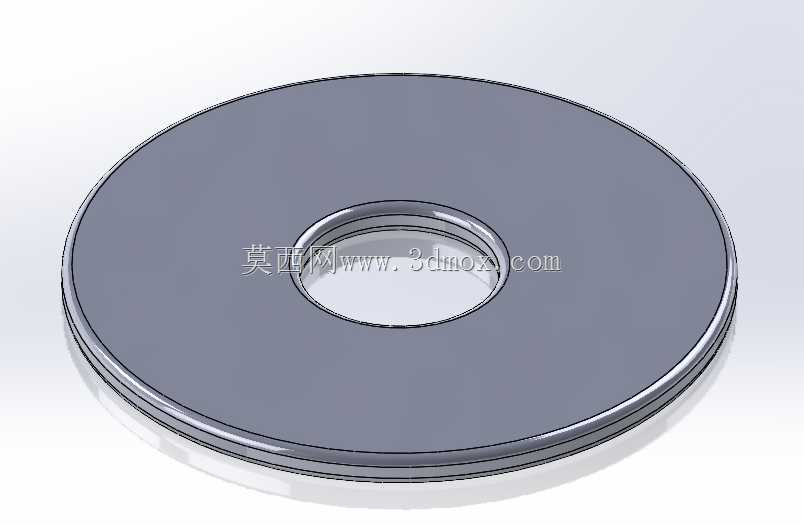

ASME标准B型平垫圈公英双制结构

　　在重型钢结构装配、工业管道法兰连接、输配电柜体紧固以及通用机电设备的螺栓副配套场景里，平垫圈从来不是随手选配的低值小件，而是直接决定螺栓预紧力分布、接触面防护效果与长期连接可靠性的核心配套元件。这套参照ASME B18.22.1与ASME B18.22.2标准搭建的B型平垫圈三维结构，同时覆盖公制尺寸序列与英制规格边界，建模阶段完全对照标准里的内径公差、外径取值、厚度档位完成参数化定义，没有随意缩放或者凭经验估算尺寸的问题，结构工程师在选型配套时可以直接调取对应规格，嵌入整套螺栓连接组件的装配链路里。

　　从实际装配的受力逻辑来看，普通螺栓拧紧时，螺母端面与被连接件表面的接触压强往往集中在很小的环形区域，如果被连接件是涂装钢板、铝合金型材、工程塑料绝缘板或者软质密封基材，很容易在预紧力作用下出现表面压溃、涂层剥落、基材凹陷的问题，甚至会因为接触面摩擦力分布不均，导致设备运行振动过程中螺栓出现自松动。这款B型平垫圈的核心作用，就是在螺母、螺栓头与基材之间搭建一个刚性传力过渡层：垫圈的平整环形端面把螺栓预紧力均匀扩散到更大的接触面积上，大幅降低基材表面的单位承压，避免软质基材被压伤；同时垫圈自身的硬度高于常规低碳钢基材，能在反复拆装、长期振动工况下保持端面平面度，不会因为接触面变形导致预紧力流失。

　　建模过程中特意还原了标准B型垫圈的细节特征：垫圈内外圆边缘都做了小尺寸的圆角过渡，没有尖锐的冲切毛刺结构，这一点和很多现场手工加工的平垫圈形成明显区别。实际产线装配里，带锐边的冲切垫圈在拧紧过程中容易刮伤螺母端面、破坏构件表面的防腐涂层，甚至在大扭矩紧固时出现应力集中导致垫圈边缘翘曲；而标准圆角结构既能避免装配刮伤，也能让垫圈在承受轴向压紧力时，环形截面的应力分布更平缓，不会在内外边缘出现局部应力峰值。垫圈的两个端面严格保持平行，平面度控制在标准允许的公差范围内，装配后不会出现偏斜、点接触的问题，保证螺栓轴向预紧力完全垂直于被连接表面，避免出现附加弯曲应力。

　　从安装边界维度梳理，这套垫圈的尺寸序列完全匹配对应规格的螺栓直径：公制序列覆盖常规机电设备常用的M6到M30螺栓配套尺寸，英制序列对应1/4英寸到1英寸以上的英制螺栓规格，每个规格的内径都预留了合理的装配间隙，既不会因为间隙过小导致螺栓穿装困难、热胀状态下卡滞，也不会因为间隙过大导致垫圈偏心、压紧面偏移。外径尺寸按照标准B型垫圈的宽面设计取值，相比窄型垫圈拥有更大的支撑面积，特别适合用在槽钢、铝合金型材、配电柜安装梁这类壁厚较薄、局部承压能力弱的连接部位；厚度尺寸按照不同规格对应的标准档位设定，既保证垫圈在额定预紧力下不会发生塑性压扁变形，也不会因为厚度过大挤占螺栓的有效啮合长度。

　　在不同行业的实际使用中，这款垫圈的适配场景非常宽泛：在自动化生产线的机架装配中，它搭配外六角螺栓用于铝型材与钢板支座的连接，分散预紧力避免铝型材表面压出凹痕，保证机架长期运行的形位精度；在输配电变压器、交流稳压器的柜体组装环节，垫圈配合防腐螺栓使用，既能保护柜体表面的喷塑层，也能增大接触面摩擦力，抑制设备运行时的微振动导致的紧固件松动；在工业管道法兰连接场景，符合ASME标准的英制垫圈可以直接配套美标法兰的螺栓孔组，保证每一组螺栓的压紧面受力均匀，避免法兰密封面因为局部压强不均出现密封垫片压偏、泄漏的问题；在工程机械、农机设备的检修装配里，标准化的垫圈尺寸可以替换现场磨损、变形的旧垫圈，不需要临时测绘加工，大幅提升装配维修的效率。

　　从三维建模的工程实用性角度，这套模型把垫圈的同轴度、端面平行度、边缘圆角这些容易被忽略的细节都做了精准还原，设计人员在做整机装配干涉检查时，可以准确模拟垫圈的实际占用空间，提前排查螺栓长度选型、安装间隙不足的问题；在做有限元受力分析时，也可以直接基于模型的环形截面参数，计算不同预紧力下垫圈的应力分布、基材表面的承压范围，给螺栓副选型、紧固扭矩设定提供可靠的几何依据。不同于通用标准件库里面简化处理的薄片圆环，这套同时兼容公制、英制标准的平垫圈模型，完全贴合实际工业装配的尺寸要求，既可以用于非标设备的紧固件配套设计，也能作为标准件出图、加工工艺核对的参照基准，帮助结构工程师在连接系统设计阶段就规避垫圈选型错配、尺寸不合规带来的装配隐患。
