120毫米轴流风机方形防护格栅

　　在工业控制柜、伺服驱动柜、通信基站机柜以及小型风冷散热模组的通风口位置，格栅件是兼顾气流通过、异物阻隔与外观规整度的常用配套结构。这套针对120毫米规格轴流风扇开发的方形防护格栅，在结构建模阶段就围绕机柜通风的实际装配边界做了完整还原，没有做多余的装饰性曲面，所有特征都服务于安装与防护两个核心需求。从整机布局的视角看，120毫米轴流风扇是中小功率电控设备里普及率极高的散热元件，风扇本体直接固定在机柜侧板的开孔处时，旋转的扇叶完全暴露在外侧，既容易被运维人员的手指触碰造成机械伤害，也可能在车间布线、检修工具滑落时被异物撞击扇叶，导致扇叶断裂、电机卡阻甚至散热回路失效。格栅覆盖在风扇外侧之后，横向排布的导流栅条把通风区域分割成窄缝，

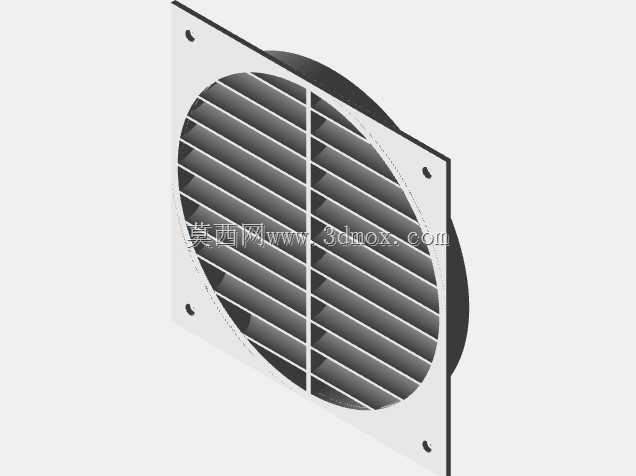

　　人体手指无法直接触及高速旋转的叶片，同时掉落的螺丝、线束端头、加工碎屑也会被栅条挡在外侧，不会直接打入扇叶区域。和常见的圆形塑料风扇网罩不同，这款格栅采用方形外框的结构形式，外轮廓和120毫米风扇的方形安装法兰完全对齐，四个角位预留的沉头安装孔可以和风扇本体的安装孔位同轴匹配，装配时不需要额外做转接支架，直接用自攻螺丝或者机牙螺钉就能把格栅、风扇密封垫、机柜侧板三层结构锁紧在一起，装配工序非常简洁。栅条的倾斜角度并非垂直于板面设置，而是顺着轴流风扇的出风方向做了同向偏转，这个细节设计在实际风路测试里能明显降低气流穿过格栅时的湍流损失：如果栅条垂直于通风平面，气流正面撞击栅条端面会形成局部涡流，不仅会增大风噪，

　　还会让风扇的实际送风效率出现明显衰减；带倾角的栅条相当于一组简易导流叶片，风扇吹出的旋转气流可以顺着栅条斜面导出，风阻更低，气流穿过之后的流向也更规整。方形外框的边缘做了小厚度的翻边处理，既提升了薄板结构的整体刚性，让格栅在长期受气流振动的工况下不会出现板面颤振，也能让格栅和机柜侧板贴合时形成更平整的接触面，避免缝隙处漏风或者积尘。建模过程中对栅条的间距做了符合电气柜安全防护要求的控制，缝隙宽度既满足防触碰的安全规范，又不会因为栅条过密占用过多通风面积，平衡了防护等级和风路通量。在设备选型适配时，这款格栅的安装边界完全匹配标准120毫米方形轴流风扇的安装孔距，不需要对机柜原有开孔做二次修改，

　　老旧机柜的散热风扇防护改造也可以直接替换使用。除了工业机柜场景，这类格栅也常用在3D打印机、小型激光雕刻设备、工控主机、台式测试电源的通风口位置，部分桌面级风冷散热设备也会用同款结构做进出风口的防护。结构设计上没有采用易脆裂的薄塑料卡扣结构，整体刚性均匀，四个角的安装孔位做了局部加厚，螺钉锁紧时不会出现柱位断裂的问题，栅条和外框的交接位置全部做了圆角过渡，既避免钣金加工或者注塑成型时的应力集中，也不会在安装维护时划伤操作人员的手部。从三维结构的完整度来看，模型还原了格栅的所有装配特征：方形法兰面、角部安装孔、倾斜导流栅条、中部加强竖筋、后侧和风扇圆形轮廓匹配的弧形让位结构，每一处特征都对应实际量产零件的加工工艺，不管是做注塑件开模、钣金折弯加工还是3D打印自制替换件，都可以直接参考模型的尺寸边界做后续工程出图，在散热系统的装配设计里，这类看似简单的小零件往往直接影响整机的安全合规性与长期运行可靠性，忽略格栅的风阻、安装匹配细节，很容易在设备批量投用后出现散热噪音过大、防护件松动脱落、扇叶意外损坏等隐性故障。
