双法兰直角管道转向连接构件

　　在工业管路系统的布局设计里，直角转向的管路节点是最常见的工况之一，这款双法兰90度弯头构件，就是为了解决两段垂直交汇管路的刚性密封连接需求而设计的，它不需要额外加工焊接坡口，也不需要现场做复杂的对位找正，两端自带标准法兰盘，直接和对应规格的管路法兰配对，穿入螺栓锁紧就能完成管路的90度转向布设，在化工流体输送、市政给排水、工业循环水系统、暖通蒸汽管路还有普通的粉体气力输送管线里都有大量应用。

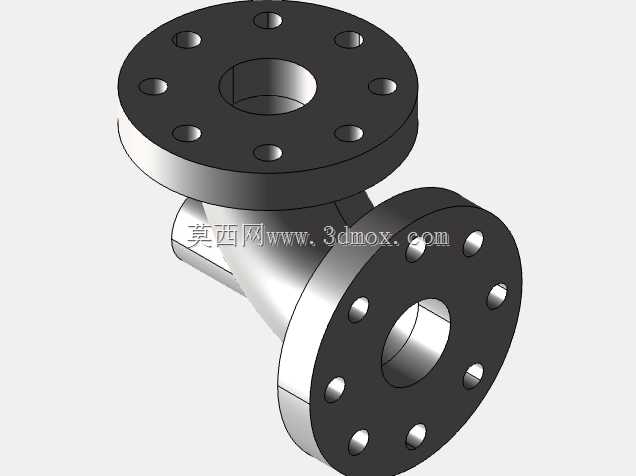

　　从实际安装的边界条件来看，这款构件两个连接端的法兰盘采用了完全一致的孔位布局，每个法兰端面上沿圆周均匀分布了8个贯通螺栓孔，孔位的分度圆、孔径都和同压力等级的标准法兰完全匹配，现场安装的时候不需要额外核对孔位错位问题，两个法兰端面都加工出了平整的密封贴合面，实际装配时可以根据输送介质的属性，在两个法兰对接面之间加装橡胶垫片、金属缠绕垫片或者四氟密封垫，来满足不同压力、不同温度、不同腐蚀属性介质的密封要求，避免管路运行过程中出现介质渗漏。

　　设计这款构件的时候，首先要兼顾的是流道的顺畅性，弯头内部的转角位置做了平滑的圆弧过渡，没有突兀的直角台阶，流体或者粉体在经过转向位置的时候，不会因为流道突然变向产生剧烈的紊流、压损或者物料堆积，对于输送含固体颗粒的浆体、或者容易沉积的粉体物料来说，这种平滑内流道的设计能大幅降低管路堵塞的概率，也能减少高速流体对弯头内壁的冲蚀磨损，延长构件的整体使用寿命。弯头的主体段采用等通径的壁厚设计，整个流道的内径从一端法兰到另一端法兰完全保持一致，不会在转向位置出现通径缩窄的问题，也就不会额外增加整个管路系统的输送阻力。

　　法兰盘和弯头主体的衔接位置做了加厚的过渡凸台，这个结构是整个构件受力最集中的区域：当管路内部充入带压介质的时候，内压会在两个法兰端面上产生向外的撑开力，同时管路自身的重量、还有管线运行时产生的振动、热胀冷缩带来的位移应力，都会集中在法兰和弯管的衔接位置，加厚过渡段的设计可以避免这个区域出现应力集中，防止长期运行后衔接位置出现变形、裂纹甚至断裂。法兰盘上的8个螺栓孔采用均匀圆周排布，锁紧螺栓的时候可以按照对角顺序分步拧紧，让整个法兰端面的压紧力均匀分布在密封垫片上，不会出现局部压不实、局部压溃垫片的问题，保证密封的可靠性。

　　从安装适配的场景来说，这种双法兰弯头特别适合那些需要后期拆装维护的管路节点：如果采用焊接式弯头，后续管路需要改动、或者弯头内部出现磨损需要更换的时候，必须现场切割动火，不仅施工麻烦，在易燃易爆的化工厂区里动火作业还需要办理非常繁琐的安全审批，而法兰连接的弯头只需要松开两端的螺栓，就可以直接把整个构件从管路上拆下来，更换新件之后重新锁紧螺栓就能恢复管路运行，维护效率要高很多。同时法兰连接的形式对安装施工的容错率也更高，现场布设管路的时候如果两段垂直管路的间距存在小范围的安装误差，法兰盘之间的间隙可以通过密封垫片的厚度做微量补偿，不需要强行掰动管路来对位，能降低管路安装产生的内装配应力。

　　在三维建模的过程中，首先要先确定内流道的中心轨迹，按照90度直角转弯的走向绘制平滑的中心圆弧线，基于通径尺寸扫描出等壁厚的弯管主体，之后在两个垂直的端面上分别生成法兰盘实体，按照标准法兰的外径、厚度、螺栓孔分度圆直径、螺栓孔孔径来阵列生成8个安装孔，最后在法兰和弯管的衔接位置做出圆角过渡，消除建模过程中产生的尖锐棱角，整个构件的所有配合面、安装孔的位置参数都完全符合管路安装的互换要求，导入到整体管路装配体里的时候，可以直接和两端的管道法兰、阀门法兰完成对位装配，不会出现孔位不对、贴合面间隙异常的问题。

　　实际选型使用的时候，只需要匹配管路的公称通径、对应的压力等级，就可以直接选用这款构件，它的外部轮廓没有多余的突出结构，两个法兰盘的外圆就是整个构件的最大外边界，在管路支架上布设安装的时候，预留出法兰盘外径的操作空间、还有螺栓穿入和拧紧的扳手空间就可以，不需要额外预留过大的安装空位，对于空间紧凑的设备内部管路布局来说，这种规整的直角法兰弯头能大幅节省管路占用的空间，让整个管线的走向更加整齐规整。
